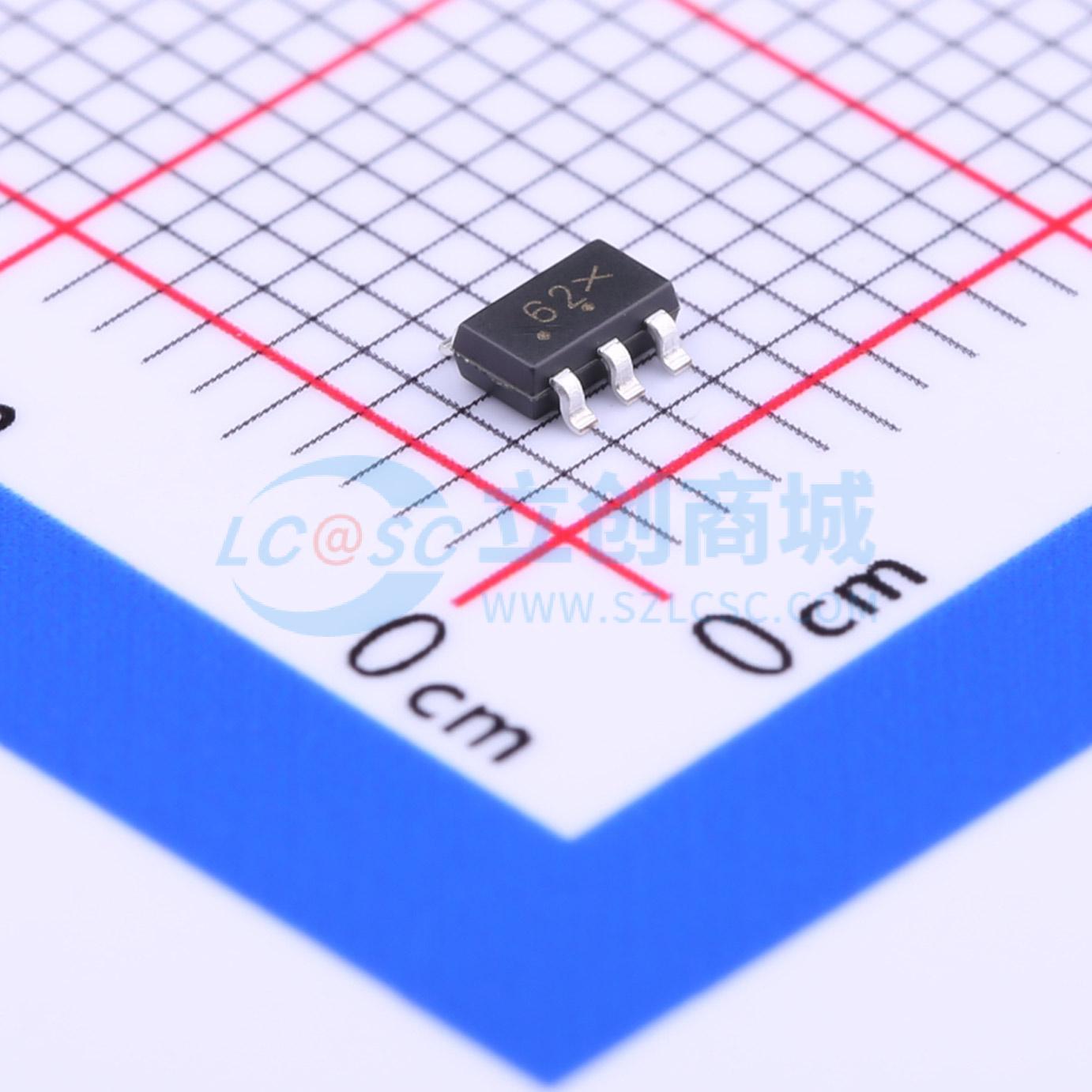

温馨提醒：图片仅供参考，商品以实物为准

NUP2201MR6T1G

TVS 5V截止峰值浪涌电流：25A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=6V，Vc=20V，Ipp=25A
品牌名称: onsemi(安森美)
商品型号: NUP2201MR6T1G
商品编号: C15353
商品封装: TSOP-6
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

NUP2201MR6瞬态电压抑制器旨在保护高速数据线免受静电放电（ESD）、电气快速瞬变（EFT）和雷击的影响。NUP2201MR6是一款低电容TVS二极管阵列，用于保护通信系统、计算机及计算机外设等敏感电子设备，防止其因ESD事件或瞬态过压情况而受损。因其电容较低，可用于高速I/O数据线上。NUP2201MR6的集成设计在单个封装（TSOP−6）中集成了具有浪涌额定值的低电容转向二极管和一个TVS二极管。若出现瞬态情况，转向二极管会将瞬态电压引导至电源正轨或接地。TVS器件可保护电源线免受电压过大影响，避免损坏电源及任何下游组件。

商品特性

低钳位电压
截止电压：5 V
低泄漏电流
符合以下IEC标准的保护：IEC 61000−4−2 4级ESD保护
UL可燃性等级为94 V−0
适用于汽车及其他需要独特场地和控制变更要求的应用的SZ前缀；符合AEC−Q101标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品，符合RoHS标准

应用领域

高速通信线路保护
USB 1.1和2.0电源及数据线保护
数字视频接口（DVI）
显示器和平板显示器
通信系统
计算机
计算机外设

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交36单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12.5V；20V
	峰值脉冲电流(Ipp)	25A@8/20us
	峰值脉冲功率(Ppp)	500W@8/20us
	击穿电压	6V

	属性	参数值
	反向电流(Ir)	5uA
	通道数	双路
	防护等级	IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
