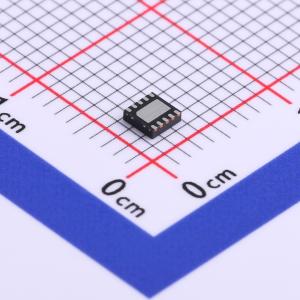

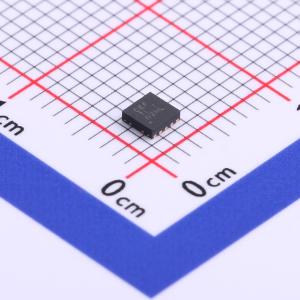

温馨提醒：图片仅供参考，商品以实物为准

TPS63031DSKR

高效单电感降压-升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63031 具有 1A 开关的高效率、单电感器、降压升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS63031DSKR
商品编号: C15516
商品封装: SON-10-EP(2.5x2.5)
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

TPS6303x 器件为采用两节或三节碱性、镍镉（NiCd）或镍氢（NiMH）电池，或单节锂离子（Li-Ion）或锂聚合物（Li-Polymer）电池供电的产品提供电源解决方案。使用单节锂离子或锂聚合物电池时，输出电流最高可达 600 mA，并可将电池放电至 2.5V 或更低电压。该降压 - 升压转换器基于固定频率、脉宽调制（PWM）控制器，采用同步整流以实现最高效率。在低负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。开关中的最大平均电流限制在典型值 1000 mA。输出电压可通过外部电阻分压器进行编程，或在芯片内部固定。可禁用转换器以最大限度减少电池消耗。关机期间，负载与电池断开连接。该器件采用 10 引脚 QFN PowerPAD 封装，尺寸为 2.5mmx2.5mm（DSK）。

商品特性

效率高达 96%
降压模式下，3.3V 输出时可达 800 mA 输出电流（VIN = 3.6V 至 5.5V）
升压模式下，3.3V 输出时可达 500 mA 输出电流（VIN > 2.4V）
降压和升压模式自动转换
器件静态电流小于 50μA
输入电压范围：1.8V 至 5.5V
输出电压选项：1.2V 至 5.5V 固定和可调
低输出功率时采用省电模式提高效率
可强制固定频率运行和同步
关机期间负载断开
过温保护
采用 2.5mm x 2.5mm 小型 QFN - 10 封装

应用领域

所有两节和三节碱性、镍镉或镍氢电池或单节锂电池供电的产品
便携式音频播放器
个人数字助理（PDA）
手机
个人医疗产品
白光 LED

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.8V~5.5V
	输出电压	3.3V
	输出电流	900mA
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	25uA
	开关管(内置/外置)	内置
	输出类型	固定
