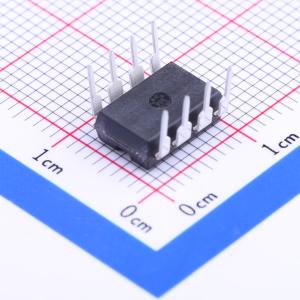

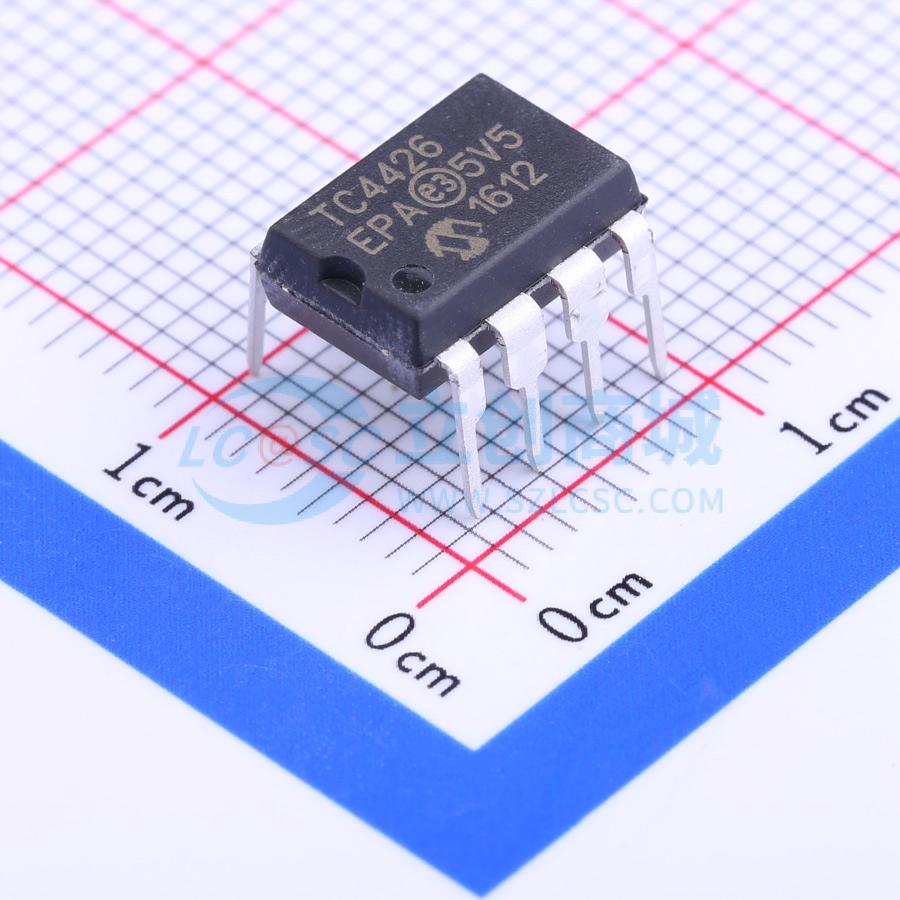

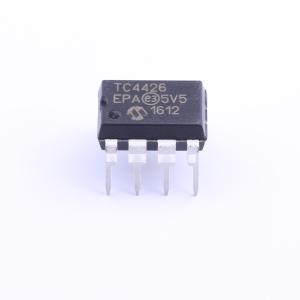

温馨提醒：图片仅供参考，商品以实物为准

TC4426EPA

1.5A 双路高速功率 MOSFET 驱动器

描述: TC4426A/TC4427A/TC4428A是早期TC4426/TC4427/TC4428系列MOSFET驱动器的改进版本。除了具有匹配的上升和下降时间外，TC4426A/TC4427A/TC4428A器件还具有匹配的前沿和后沿传播延迟时间。在其功率和电压额定值范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们能够承受高达500mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达4kV的静电放电（ESD）保护。TC4426A/TC4427A/TC4428A MOSFET驱动器能够在30ns内轻松对1000pF的栅极电容进行充电/放电。这些器件在导通和关断状态下都具有足够低的阻抗，以确保即使存在大的瞬态信号，MOSFET的预期状态也不会受到影响。
品牌名称: MICROCHIP(美国微芯)
商品型号: TC4426EPA
商品编号: C15597
商品封装: DIP-8-300mil
包装方式: 管装
商品毛重: 1.605克(g)

商品参数

商品概述

TC4426A/TC4427A/TC4428A是早期TC4426/TC4427/TC4428系列MOSFET驱动器的改进版本。除了具有匹配的上升和下降时间外，TC4426A/TC4427A/TC4428A器件还具有匹配的前沿和后沿传播延迟时间。在其功率和电压额定值范围内的任何条件下，这些器件都具有很高的抗闩锁能力。当接地引脚出现高达5V的噪声尖峰（任何极性）时，它们不会受到损坏。它们能够承受高达500mA的反向电流（任何极性）被强制反馈到其输出端，而不会损坏或出现逻辑混乱。所有引脚都具有高达4kV的静电放电（ESD）保护。 TC4426A/TC4427A/TC4428A MOSFET驱动器能够在30ns内轻松对1000pF的栅极电容进行充电/放电。这些器件在导通和关断状态下都具有足够低的阻抗，以确保即使存在大的瞬态信号，MOSFET的预期状态也不会受到影响。

商品特性

高峰值输出电流 – 1.5A
宽输入电源电压工作范围： - 4.5V至18V
高容性负载驱动能力 – 25ns（典型值）内驱动1000pF
短延迟时间 – 30ns（典型值）
匹配的上升、下降和延迟时间
低电源电流： - 逻辑‘1’输入时 – 1mA（典型值） - 逻辑‘0’输入时 – 100μA（典型值）
低输出阻抗 – 7Ω（典型值）
闩锁保护：可承受0.5A反向电流
输入可承受高达5V的负输入
ESD保护 – 4kV
引脚与TC426/TC427/TC428和TC4426/TC4427/TC4428兼容
节省空间的8引脚MSOP和8引脚6x5 DFN封装

应用领域

开关模式电源
线路驱动器
脉冲变压器驱动

数据手册PDF

放大查看下载PDF

交货周期

订货29-31个工作日

购买数量

(60个/管，最小起订量 10000 个)

个

起订量：10000 个60个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A

	属性	参数值
	工作电压	4.5V~18V
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	工作温度	-40℃~+150℃@(Tj)
	静态电流(Iq)	100uA
