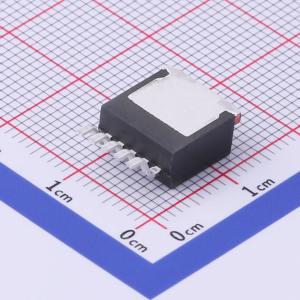

温馨提醒：图片仅供参考，商品以实物为准
LM2577SX-ADJ/NOPB
升压电压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM2577SXADJ/NOPB是一款单片集成升压型开关稳压器,适用于需要高效率和简单设计的应用。该器件具有3.0A的NPN输出开关,可在3.5V至40V的宽输入电压范围内工作,支持12V、15V和可调输出电压版本。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM2577SX-ADJ/NOPB
- 商品编号
- C17117
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.41克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3.5V~40V | |
| 输出电压 | 1.23V~60V | |
| 输出电流 | 3A | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM1577/LM2577 是单片集成电路，为升压（boost）、反激和正向转换开关稳压器提供所有的电源和控制功能。有三种不同的输出电压版本：12V、15V 和可调。
这些稳压器需要最少的外部组件，成本效益高且易于使用。本数据表中列出了专为与这些开关稳压器配合使用而设计的一系列标准电感器和反激变压器。
芯片上集成了一个3.0A的NPN开关及其相关的保护电路，包括电流限制和热限制以及欠压锁定。其他特性还包括不需要外部组件的52kHz固定频率振荡器、减少启动时冲击电流的软启动模式，以及用于改善输入电压和输出负载瞬态抑制的电流模式控制。
应用领域
- 简易升压调节器
- 反激和正向调节器
- 多输出调节器
