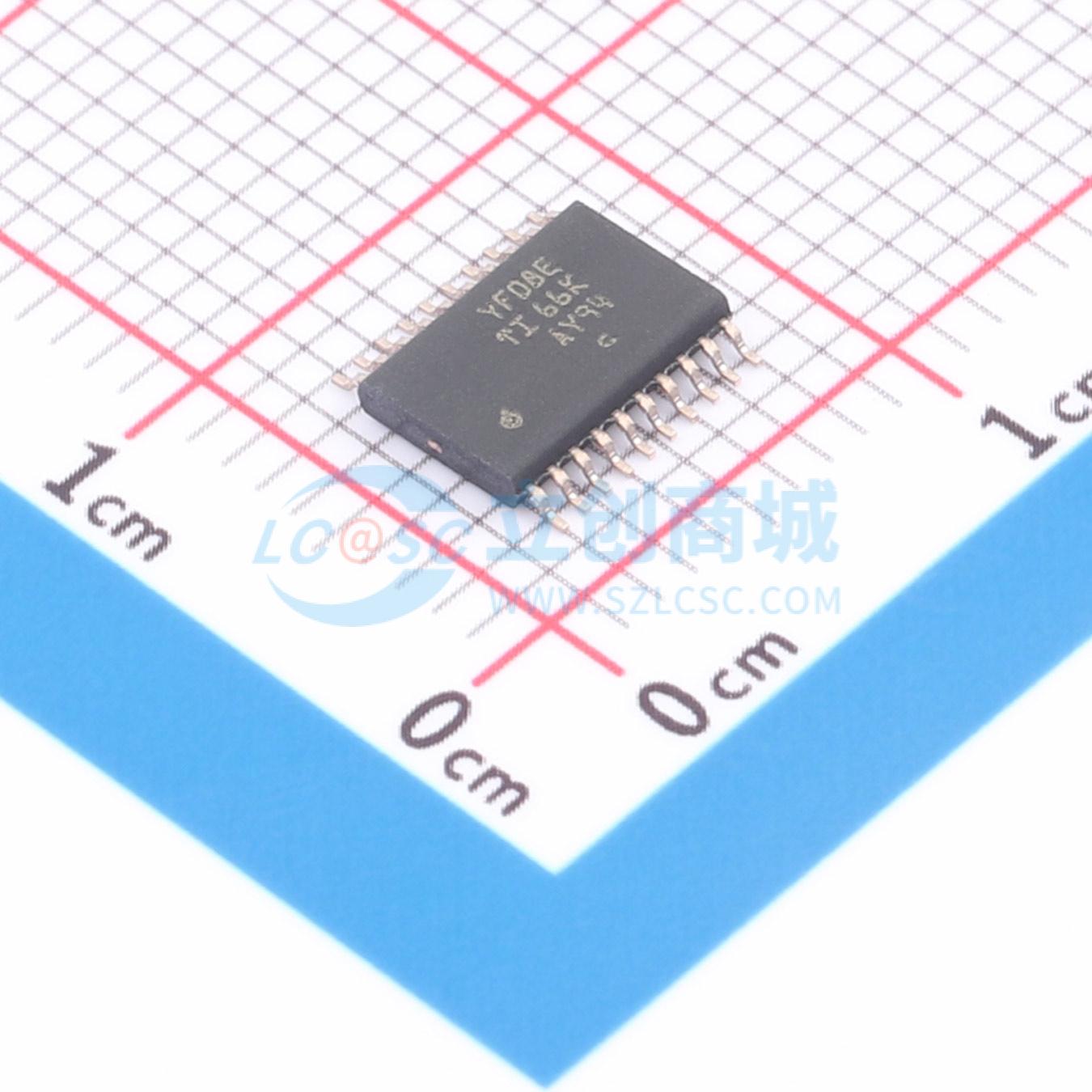

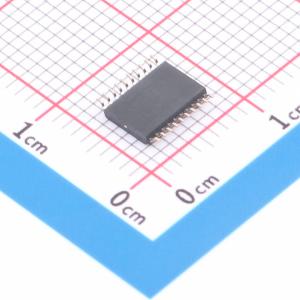

TXS0108EPWR
60Mbps 8位双向电平转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TXS0108E 8 位双向电压电平转换器，适用于漏极开路和推挽应用
- 品牌名称
- TI(德州仪器)
- 商品型号
- TXS0108EPWR
- 商品编号
- C17206
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.06146克(g)
- 立创商城设计参考
- TXS0108E芯片方案验证版
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 双向 | |
| 输入信号 | - | |
| 输出信号 | - | |
| 数据速率 | 60Mbps | |
| 工作电压(VCCA) | 1.4V~3.6V | |
| 工作电压(VCCB) | 1.65V~5.5V | |
| 元件数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 每个电路通道数 | 8 | |
| 输出类型 | 开漏；推挽式 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 自动方向检测；输出使能高阻；集成上拉电阻 | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 接口类型 | - | |
| 芯片类型 | 电平转换器 |
商品概述
TXS0108E是一款适用于开漏和推挽应用的8位双向电平移位电压转换器，为8位非反相转换器，采用两个独立可配置电源轨。A端口跟随VCCA引脚供电电压，VCCA引脚可支持1.2V~3.6V的任意供电电压；B端口跟随VCCB引脚供电电压，VCCB引脚可支持1.65V~5.5V的任意供电电压。两个输入供电引脚可实现1.2V、1.8V、2.5V、3.3V、5V任意电压节点之间的低压双向转换。当输出使能输入为低电平时，所有输出进入高阻态；为确保上电或掉电期间保持高阻态，需将输出使能通过下拉电阻接地，电阻的最小值由驱动器的电流输出能力决定。若使用外露中心焊盘，需将其连接至次级接地或保持电气开路。
商品特性
无需方向控制信号
- 推挽模式下数据速率可达60Mbps，开漏模式下数据速率可达2Mbps
- A端口供电范围1.2V~3.6V，B端口供电范围1.65V~5.5V，满足VCCA ≤ VCCB
- 无需电源供电排序，VCCA或VCCB均可先上电
- 闩锁性能超过100mA，符合JESD 78 II类规范
- ESD防护性能满足标准要求，A端口可承受2000V人体模型、150V机器模型、1000V带电器件模型放电
- B端口IEC 61000-4-2 ESD防护可达±8kV接触放电、±6kV空气间隙放电
- 暴露中心焊盘可连接为次级接地或保持电气开路
应用领域
- 手机
- 智能手机
- 平板电脑
- 台式电脑
