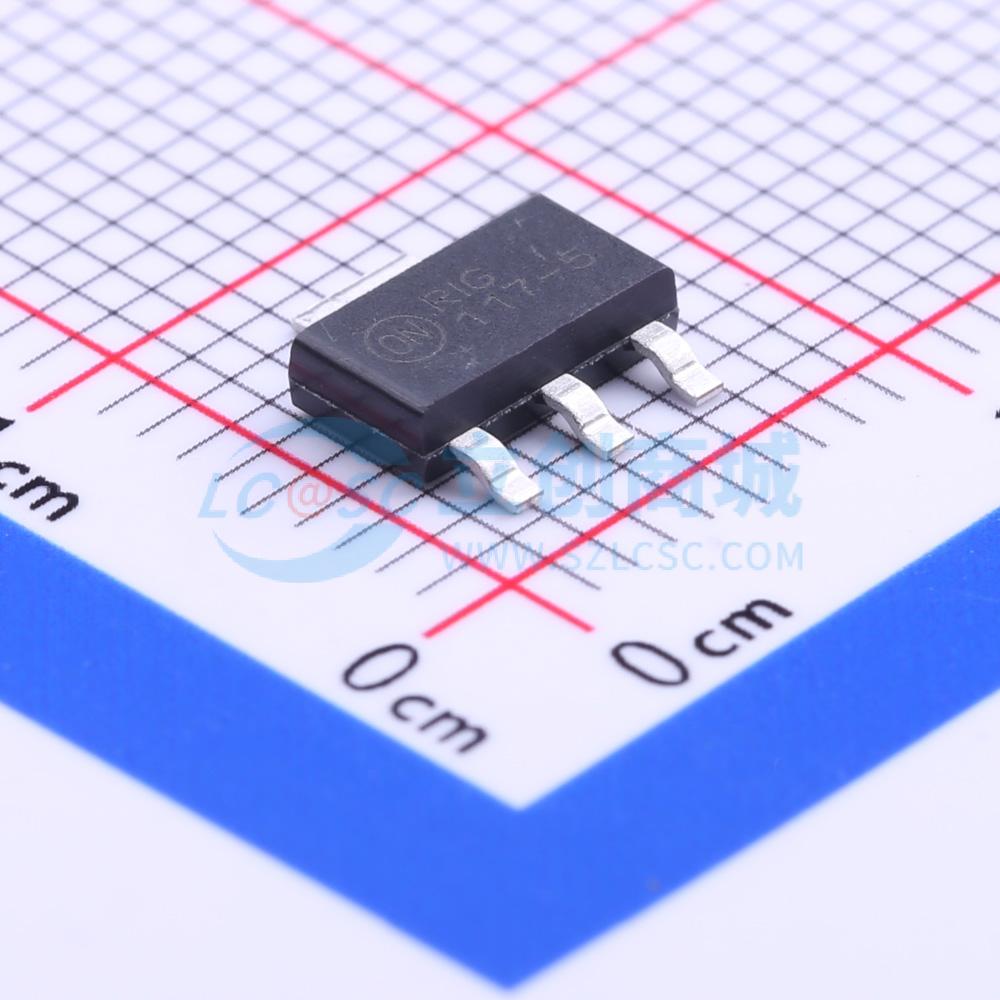

温馨提醒：图片仅供参考，商品以实物为准

NCP1117ST50T3G

输入20V 输出5V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低 dropout 正电压调节器，能够提供超过 1.0A 的输出电流，在 800mA 时最大压降为 1.2V。该系列包含 1.5V、1.8V、1.9V、2.0V、2.5V、2.85V、3.3V、5.0V 和 12V 九种固定输出电压，无需最小负载即可保持稳定。还有一个可调输出版本，可通过两个外部电阻从 1.25V 编程到 18.8V。片上微调可将参考/输出电压调整到±1.0%的精度。内部保护功能包括输出电流限制、安全工作区补偿和热关断。可在高达 20V 的输入下工作，器件提供 SOT-223 和 DPAK 封装。
品牌名称: onsemi(安森美)
商品型号: NCP1117ST50T3G
商品编号: C17314
商品封装: SOT-223
包装方式: 编带
商品毛重: 0.202克(g)

商品参数

稳压器拓扑：正，固定式
电压 - 输出：5V
电流 - 输出：1A
电压 - 跌落（典型值）：1.07V @ 800mA
稳压器数：1
电压 - 输入：最高 20V
电流 - 限制（最小值）：1A
工作温度：0°C ~ 125°C
安装类型：表面贴装
封装/外壳：TO-261-4，TO-261AA
供应商器件封装：SOT-223

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	20V
	输出电压	5V
	输出电流	1A
	电源纹波抑制比(PSRR)	61dB@(120Hz)
	压差	1.2V@(800mA)

	属性	参数值
	静态电流(Iq)	6mA
	噪声	0.003%Vout
	特性	过热保护；过流保护
	工作温度	0℃~+125℃
	输出极性	正极
	输出通道数	1
