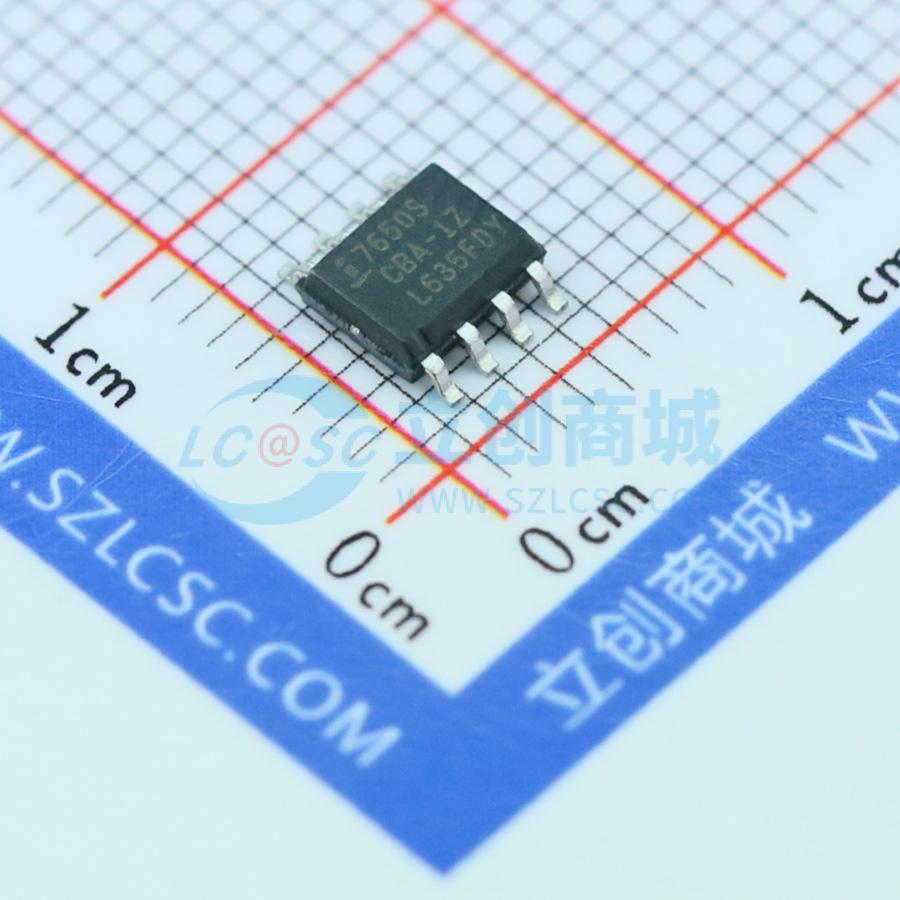

ICL7650SCBA-1Z实物图

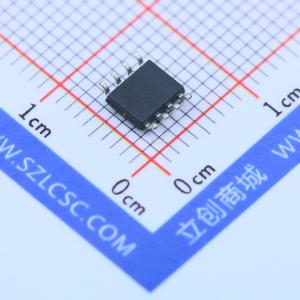

  • ICL7650SCBA-1Z商品缩略图
  • ICL7650SCBA-1Z商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ICL7650SCBA-1Z

ICL7650SCBA-1Z

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
2MHz,超级斩波稳定运算放大器
商品型号
ICL7650SCBA-1Z
商品编号
C17330
商品封装
SOIC-8​
包装方式
管装
商品毛重
3克(g)

商品参数

属性参数值
商品目录精密运放
放大器数单路
增益带宽积(GBP)2MHz
输入偏置电流(Ib)4pA
属性参数值
输入失调电压(Vos)700nV
压摆率(SR)2.5V/us
轨到轨-
工作温度0℃~+70℃

商品概述

ICL7650S超级斩波稳零放大器具有极低的输入失调电压,并且在时间和温度方面极其稳定。它可直接替代行业标准的ICL7650,具有更低的输入失调电压、更低的输入失调电压温度系数、更小的输入偏置电流和更宽的共模电压范围。 英特矽尔(Intersil)独特的CMOS斩波稳零放大器电路对用户来说是透明的,几乎消除了传统斩波放大器存在的互调效应、斩波尖峰和过范围锁定等问题。 斩波放大器通过在调零放大器中比较反相和同相输入电压来实现低失调,由交替的时钟相位进行调零。需要两个外部电容来存储两个放大器调零输入端的校正电位;这是仅有的必要外部元件。 时钟振荡器和所有其他控制电路完全集成在内部。不过,14引脚版本提供了使用外部时钟的接口,以满足特定应用的需求。此外,ICL7650S内部经过补偿,可实现单位增益操作。 功能框图展示了ICL7650S的主要元件。有两个放大器,即主放大器和调零放大器。两者都具备失调调零能力。主放大器从输入到输出连续连接,而调零放大器在斩波振荡器和时钟电路的控制下,交替对自身和主放大器进行调零。调零连接端(即MOSFET栅极)本质上是高阻抗的,两个外部电容用于存储调零电位并提供必要的调零环路时间常数。调零装置在整个共模和电源电压范围内工作,并且与输出电平无关,因此具有极高的共模抑制比(CMRR)、电源抑制比(PSRR)和开环电压增益(AVOL)。 精心平衡输入开关以及输入电路的固有平衡性,可将斩波频率电荷注入到输入端子的影响降至最低,同时也减少了注入到补偿电容的前馈型电荷,而这正是此类电路中输出尖峰的主要成因。

商品特性

  • 全温度范围内保证最大输入失调电压
  • 输入失调电压的长期和温度漂移小
  • 保证最大输入偏置电流:10pA
  • 极宽的共模电压范围:+3.5V至 -5V
  • 降低的电源电流:2mA
  • 保证最小输出源/灌电流
  • 极高的增益:150dB
  • 极高的共模抑制比和电源抑制比:140dB
  • 高转换速率:2.5V/μs
  • 宽带宽:2MHz
  • 单位增益补偿
  • 钳位电路,避免过载恢复问题并支持用作比较器
  • 输入和输出端的斩波尖峰极低
  • 改进型产品,可直接替代行业标准的ICL7650及其他替代产品
  • 提供无铅加退火工艺产品(符合RoHS标准)
