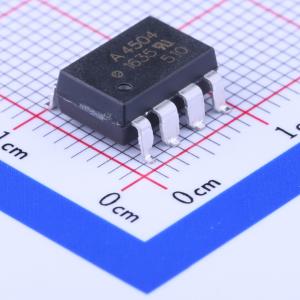

温馨提醒：图片仅供参考，商品以实物为准
HCPL-4504-500E
DC输入 1通道 隔离电压(rms):2500V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含 GaAsP LED 和 AlGaAs LED，LED 与集成高增益光电探测器光耦合。具有短传播延迟和高 CTR，保证传播延迟差 (tPLH-tPHL)，适用于解决 IPM 逆变器死区时间和其他开关问题。CTR、传播延迟和 CMR 针对 TTL 和 IPM 条件进行了规定，便于应用。单通道、二极管-晶体管光耦合器，有 8 引脚 DIP、SO-8 和宽体封装配置。LED 和集成光电探测器之间的绝缘层提供输入和输出之间的电气绝缘，光电二极管偏置和输出晶体管集电极的独立连接通过降低基极集电极电容将速度提高到传统光电晶体管耦合器的一百倍。
- 品牌名称
- Broadcom(博通)
- 商品型号
- HCPL-4504-500E
- 商品编号
- C17130
- 商品封装
- SMD-8-300mil
- 包装方式
- 编带
- 商品毛重
- 0.851克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 500mV~30V | |
| 隔离电压(Vrms) | 2.5kV | |
| CMTI(kV/us) | 15kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 25% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 300ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.5V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA | |
| 功能特性 | 开集电极输出 |
商品概述
博通的HCPL-4504和HCPL-0454包含一个GaAsP LED，而博通的HCPL-J454和HCNW4504包含一个AlGaAs LED。该LED与一个集成的高增益光电探测器进行光耦合。 HCPL-4504系列具有短传播延迟和高电流传输比（CTR）。HCPL-4504系列还保证了传播延迟差（tPLH - tPHL）。这些特性使HCPL-4504系列成为解决智能功率模块（IPM）逆变器死区时间和其他开关问题的优秀解决方案。CTR、传播延迟和共模抑制比（CMR）在TTL和IPM条件下均有规定，方便应用。这些单通道二极管 - 晶体管光耦合器有8引脚双列直插式封装（DIP）、SO - 8和宽体封装配置。LED和集成光电探测器之间的绝缘层提供了输入和输出之间的电气绝缘。光电二极管偏置和输出晶体管集电极的独立连接通过降低基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了百倍。 注意！在处理和组装此组件时，应采取正常的静电防护措施，以防止可能由静电放电（ESD）引起的损坏或性能下降。
商品特性
- 适用于TTL和IPM应用的短传播延迟
- 在VCM = 1500 V时，TTL/负载驱动的最小共模瞬态抗扰度为15 kV/μs
- 在TA = 25°C时具有高CTR：HCPL - 4504/0454大于25%；HCNW4504大于23%；HCPL - J454大于19%
- 常见IPM应用的电气规格
- 与TTL兼容
- 集电极开路输出
- 安全认证：UL认证，HCPL - 4504/0454/J454为3750 Vrms/1分钟；HCPL - 4504选项020和HCNW4504为5000 Vrms/1分钟；CSA认证；IEC/EN/DIN EN 60747 - 5 - 2认证。HCPL - 0454选项060的VIORM峰值为560 V；HCPL - 4504选项060的VIORM峰值为630 V；HCPL - J454的VIORM为891 V峰值；HCNW4504的VIORM峰值为1414 V
应用领域
- 逆变器电路和智能功率模块（IPM）接口
- 线路接收器
- 高速逻辑接地隔离
- 替代脉冲变压器
- 模拟信号接地隔离
