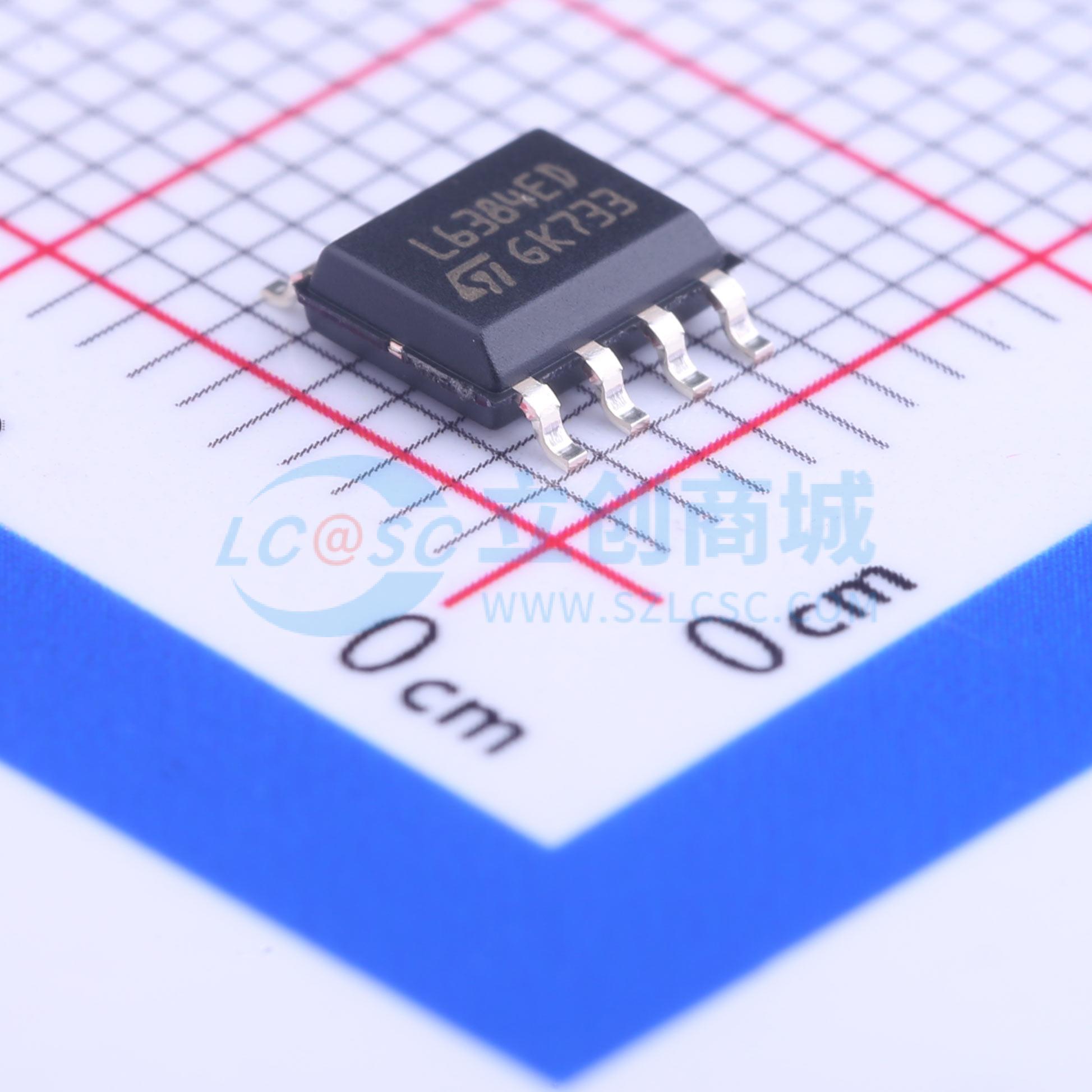

温馨提醒：图片仅供参考，商品以实物为准

L6384ED013TR

高压半桥驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带自举二极管的高压高低侧驱动器
品牌名称: ST(意法半导体)
商品型号: L6384ED013TR
商品编号: C17119
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.236克(g)

商品参数

商品概述

L6384E是一款高压栅极驱动器，能够驱动功率MOS或IGBT器件组成的半桥电路。高端（浮动）部分可在高达600 V的电压轨下工作。两个器件输出端分别可吸收和提供650 mA和400 mA的电流，由于集成了互锁功能，两个输出端无法同时被驱动至高电平。死区时间功能可进一步防止输出端出现交叉导通，用户可通过连接到DT/SD引脚的外部电阻对其进行调节。 L6384E器件有一个输入引脚、一个使能引脚（DT/SD）和两个输出引脚，可确保低端和高端部分之间的延迟匹配，从而简化器件的高频操作。逻辑输入与CMOS/TTL兼容，便于与控制设备接口。自举二极管集成在器件内部，可提供更紧凑、可靠的解决方案。 L6384E具备欠压锁定（UVLO）保护功能，并在VCC电源电压上设有电压钳位。电压钳位通常约为15.6 V，当VCC电源电压上升过慢或出现电压下降时，该功能有助于确保器件正常工作。该器件提供DIP - 8管装、SO - 8管装以及卷带封装选项。

商品特性

最高600 V的高压轨
在全温度范围内，dV/dt抗扰度为±50 V/nsec
驱动器电流能力：源电流400 mA，灌电流650 mA
负载为1 nF时，开关时间：上升/下降时间为50/30 nsec
带迟滞和下拉功能的CMOS/TTL施密特触发器输入
关断输入
死区时间设置
欠压锁定
集成自举二极管
VCC电压钳位
提供DIP - 8/SO - 8封装

应用领域

家用电器
感应加热
暖通空调（HVAC）
工业应用与驱动器
电机驱动器 - 直流、交流、永磁直流和永磁交流电机
照明应用
工厂自动化
电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	650mA

	属性	参数值
	拉电流(IOH)	400mA
	工作电压	11.5V~16.6V
	上升时间(tr)	50ns
	下降时间(tf)	30ns
	工作温度	-45℃~+125℃
