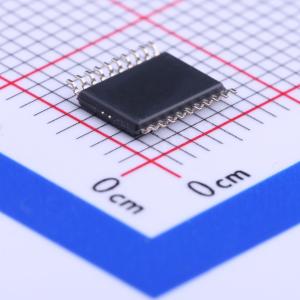

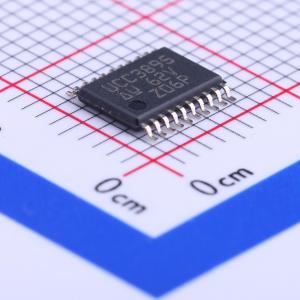

温馨提醒：图片仅供参考，商品以实物为准

UCC3895PWTR

描述: UCC3895 BiCMOS 高级相移 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: UCC3895PWTR
商品编号: C17121
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

商品概述

UCC3895是一款移相PWM控制器，通过使一个半桥的开关相对于另一个半桥进行移相，实现对全桥功率级的控制。该器件允许采用恒定频率脉宽调制，并结合谐振零电压开关，以在高频下实现高效率。该器件可用作电压模式或电流模式控制器。虽然UCC3895保留了UC3875/6/7/8系列和UC3879的功能，但它通过增强控制逻辑、自适应延迟设置和关断功能等附加特性对该系列控制器进行了改进。由于该器件采用BCDMOS工艺制造，与双极型同类产品相比，其工作电源电流大幅降低。UCC3895的最大时钟频率为1 MHz。

商品特性

可编程输出导通延迟
自适应延迟设置
双向振荡器同步
电压模式、峰值电流模式或平均电流模式控制
通过单引脚实现可编程软启动、软停止和芯片禁用
0%至100%占空比控制
7 MHz误差放大器
最高1 MHz工作频率
500 kHz时典型工作电流为5 mA
欠压锁定（UVLO）期间电流极低，仅150 μA

应用领域

移相全桥转换器
离线、电信、数据通信和服务器
分布式电源架构
高密度电源模块

交货周期

订货7-9个工作日

购买数量

(2000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	10V~16.5V
	开关频率	1MHz

	属性	参数值
	最大占空比	100%
	拓扑结构	全桥式
	工作温度	0℃~+70℃@(Ta)
