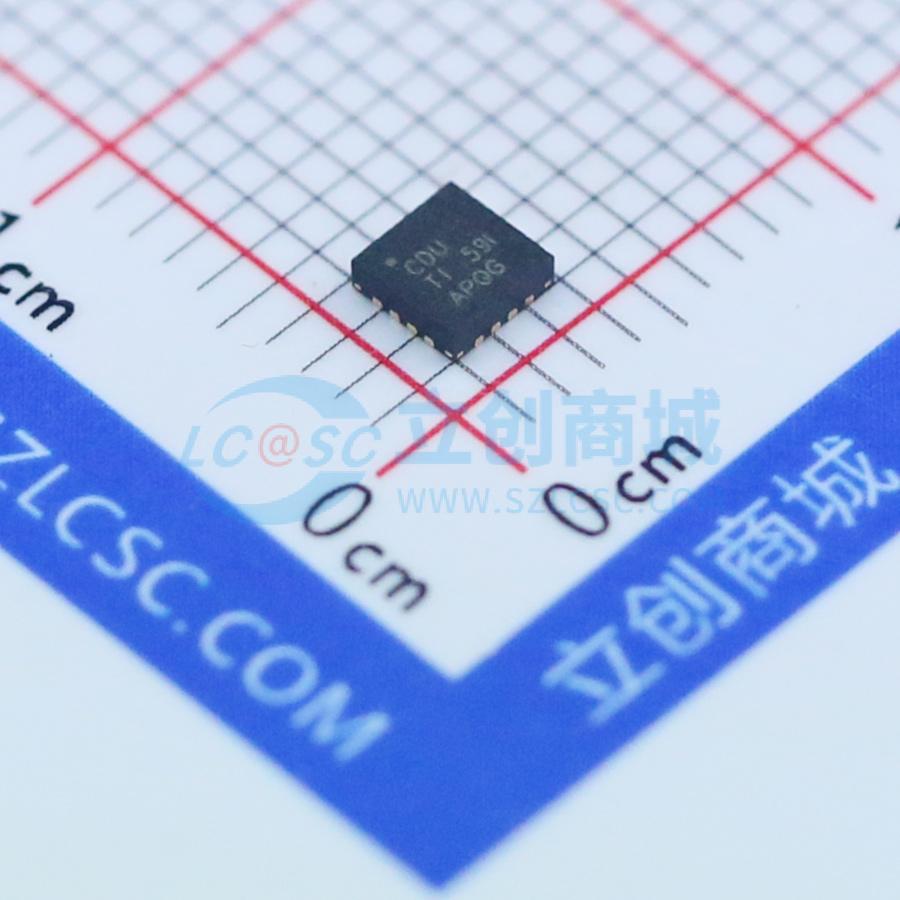

温馨提醒：图片仅供参考，商品以实物为准

BQ24075RGTR

锂离子电池充电器和电源路径管理IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BQ24075 具有电源路径、4.2V VBAT 和 5.5V VOUT 的独立型单节 1.5A 线性电池充电器
品牌名称: TI(德州仪器)
商品型号: BQ24075RGTR
商品编号: C15464
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

bq2407x系列器件是集成式锂离子线性充电器和系统电源路径管理器件，适用于空间受限的便携式应用。该器件可通过USB端口或交流适配器供电，支持高达1.5A的充电电流。具备输入过压保护的输入电压范围可支持非稳压适配器。USB输入电流限制精度和启动顺序使bq2407x能够满足USB-IF浪涌电流规范。此外，输入动态功率管理（VIN-DPM）可防止充电器使配置不当的USB电源崩溃。

bq2407x具有动态电源路径管理（DPPM）功能，可在为系统供电的同时独立为电池充电。当输入电流限制导致系统输出降至DPPM阈值时，DPPM电路会降低充电电流；因此，可在单独监控充电电流的同时始终为系统负载供电。此功能可减少电池的充放电循环次数，实现正确的充电终止，并使系统在电池组有故障或缺失的情况下仍能运行。

此外，稳压系统输入即使在电池完全放电的情况下，插入电源时也能实现系统即时开启。电源路径管理架构还允许在适配器无法提供系统峰值电流时，由电池补充系统电流需求，从而可使用更小的适配器。

电池充电分为三个阶段：预处理、恒流和恒压。在所有充电阶段，内部控制环路会监控IC结温，若超过内部温度阈值则降低充电电流。充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示和充电终止功能。可使用外部电阻对输入电流限制和充电电流进行编程。

商品特性

完全符合USB标准的充电器
可选100mA和500mA最大输入电流
100mA最大电流限制确保符合USB-IF标准
基于输入的动态功率管理（VIN-DPM），可防止劣质USB电源损坏
28V输入额定值，具备过压保护
集成动态电源路径管理（DPPM）功能，可同时独立为系统供电和为电池充电
支持高达1.5A的充电电流，具备电流监控输出（ISET）
墙式适配器的可编程输入电流限制高达1.5A
系统输出跟踪电池电压（bq24072）
可编程终止电流（bq24074）
带SYSOFF输入的电池断开功能（bq24075、bq24079）
可编程预充电和快速充电安全定时器
反向电流、短路和热保护
NTC热敏电阻输入
专有启动顺序限制浪涌电流
状态指示 - 充电/完成、电源正常
小型3mm×3mm 16引脚QFN封装

应用领域

智能手机
便携式媒体播放器
便携式导航设备
低功耗手持设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.35V~6.4V
	最大充电电流	1.5A
	充电饱和电压	4.2V
	电池类型	锂电池

	属性	参数值
	电池节数	-
	工作温度	-40℃~+125℃
	电池温度检测	支持
	0V电池充电	不支持
	静态电流(Iq)	6.5uA
