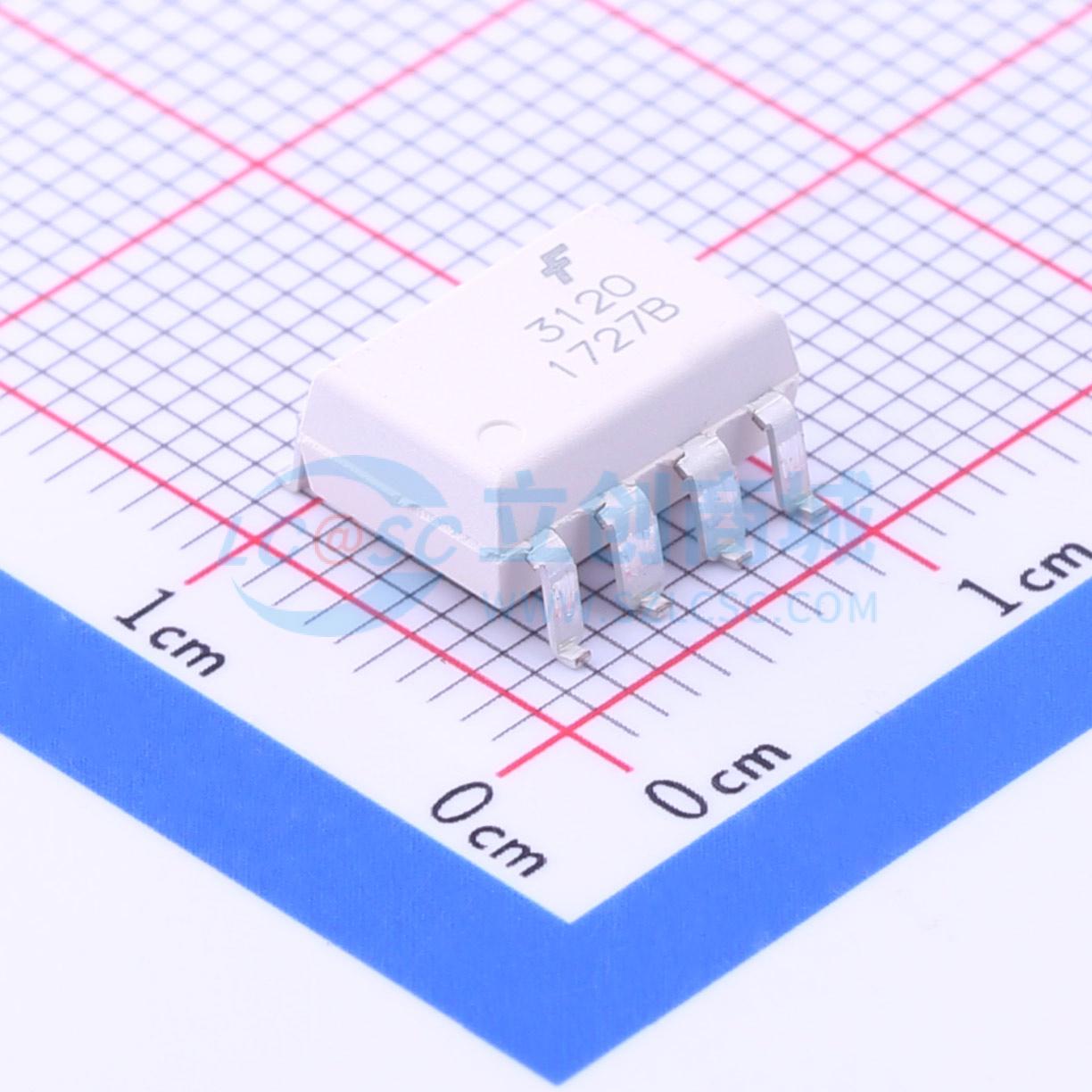

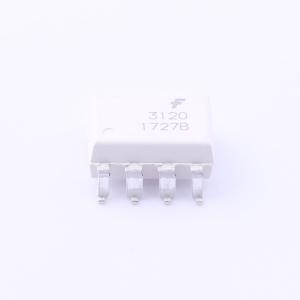

FOD3120SD

DC输入 1通道隔离电压(rms):5000V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FOD3120 是一款 2.5A 输出电流门极驱动光耦合器，能够驱动大多数 800V/20A IGBT/MOSFET。它适用于电机控制逆变器应用和高性能电源系统中使用的功率 IGBT 和 MOSFET 的快速开关驱动。它利用安森美半导体的专属共面封装技术 Optoplanar 和优化的集成电路设计来实现高抗扰度，具有高共模抑制特性。它包含一个与集成电路进行光耦合的镓铝砷 (AlGaAs) 发光二极管 (LED)，该集成电路带有用于推拉 MOSFET 输出级的高速驱动器。
品牌名称: onsemi(安森美)
商品型号: FOD3120SD
商品编号: C15455
商品封装: SOP-8-2.54mm
包装方式: 编带
商品毛重: 0.934克(g)

商品参数

技术：光学耦合
通道数：1
电压 - 隔离：5000Vrms
共模瞬态抗扰度（最小值）：35kV/μs
传播延迟 tpLH / tpHL（最大值）：400ns，400ns
脉宽失真（最大）：100ns
上升/下降时间（典型值）：60ns，60ns
电流 - 输出高，低：2A，2A
电流 - 峰值输出：3A
电压 - 正向（Vf）（典型值）：1.5V
电流 - DC 正向（If）：25mA
电压 - 电源：15 V ~ 30 V
工作温度：-40°C ~ 100°C
安装类型：表面贴装
封装/外壳：8-SMD，鸥翼型
供应商器件封装：8-SMD
认可：UL

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交79单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	15V~30V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	50kV/us
	传输速率	-
	通道数	1
	工作温度	-40℃~+100℃

	属性	参数值
	传播延迟 tpLH	400ns
	传播延迟 tpHL	400ns
	输入阈值电流(FH)	5mA
	输出电流	2.5A
	耗散功率(Pd)	250mW
	正向压降(Vf)	1.5V
	直流反向耐压(Vr)	5V
	正向电流(If)	16mA
