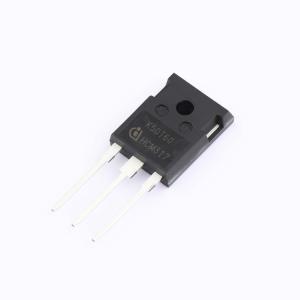

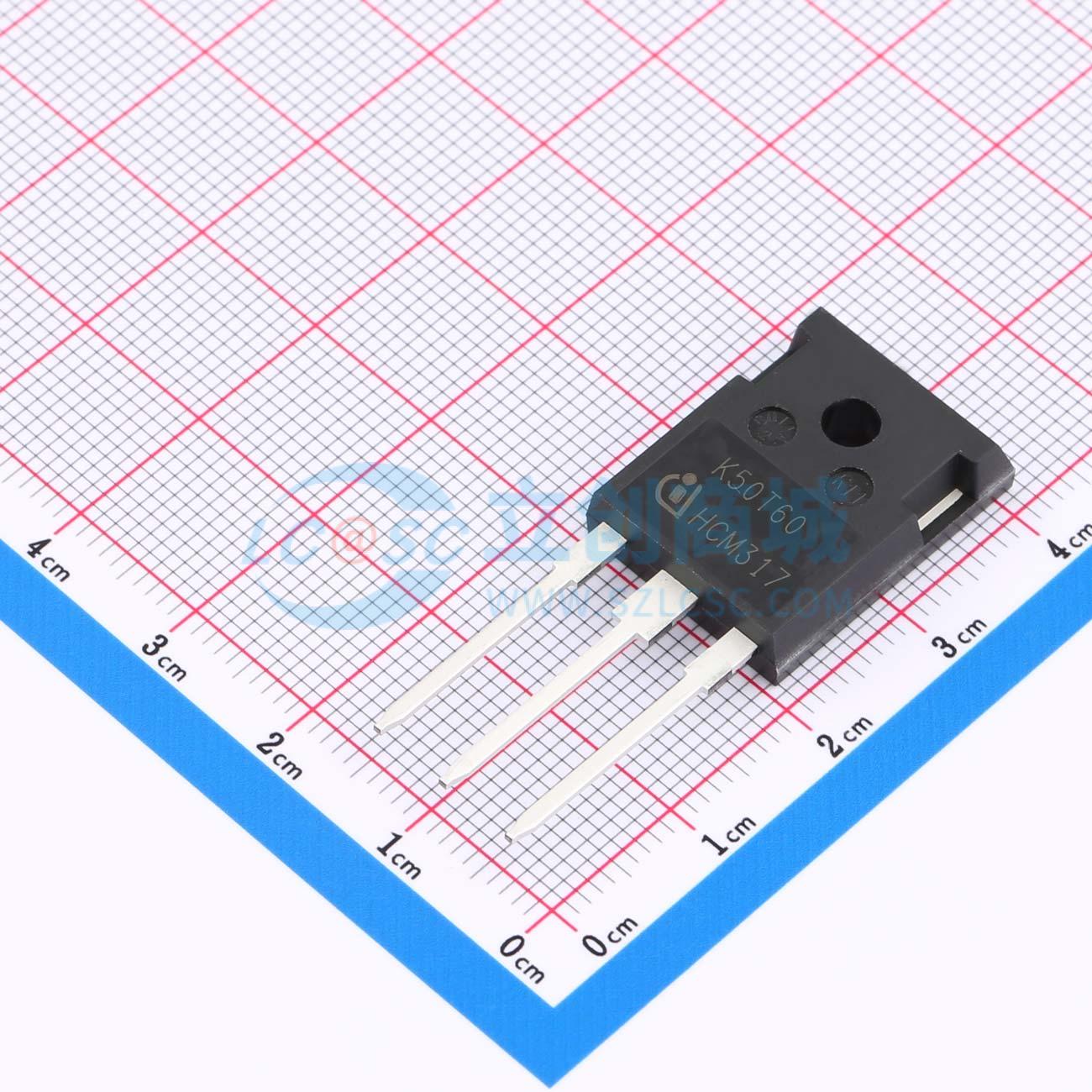

IKW50N60T
600V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的VCE(sat)：1.5V（典型值）。 最高结温：175℃。 短路耐受时间：5μs。 紧密的参数分布。 高耐用性，温度稳定性能。 极高的开关速度。应用：变频器。 不间断电源
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW50N60T
- 商品编号
- C10458
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 333W | |
| 正向脉冲电流(Ifm) | 150A | |
| 集射极饱和电压(VCE(sat)) | 2V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.1V@0.8mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 310nC@15V | |
| 输入电容(Cies) | 3.14nF | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 299ns | |
| 导通损耗(Eon) | 1.2mJ | |
| 关断损耗(Eoff) | 1.4mJ | |
| 反向恢复时间(Trr) | 143ns | |
| 工作温度 | -40℃~+175℃ |
