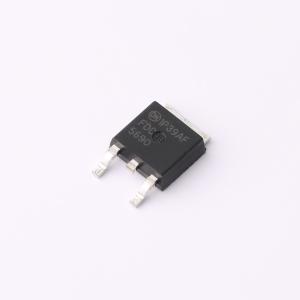

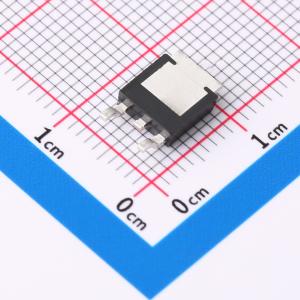

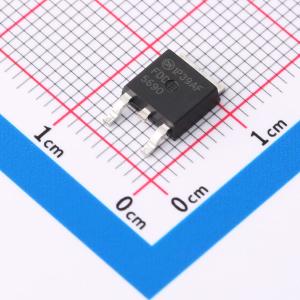

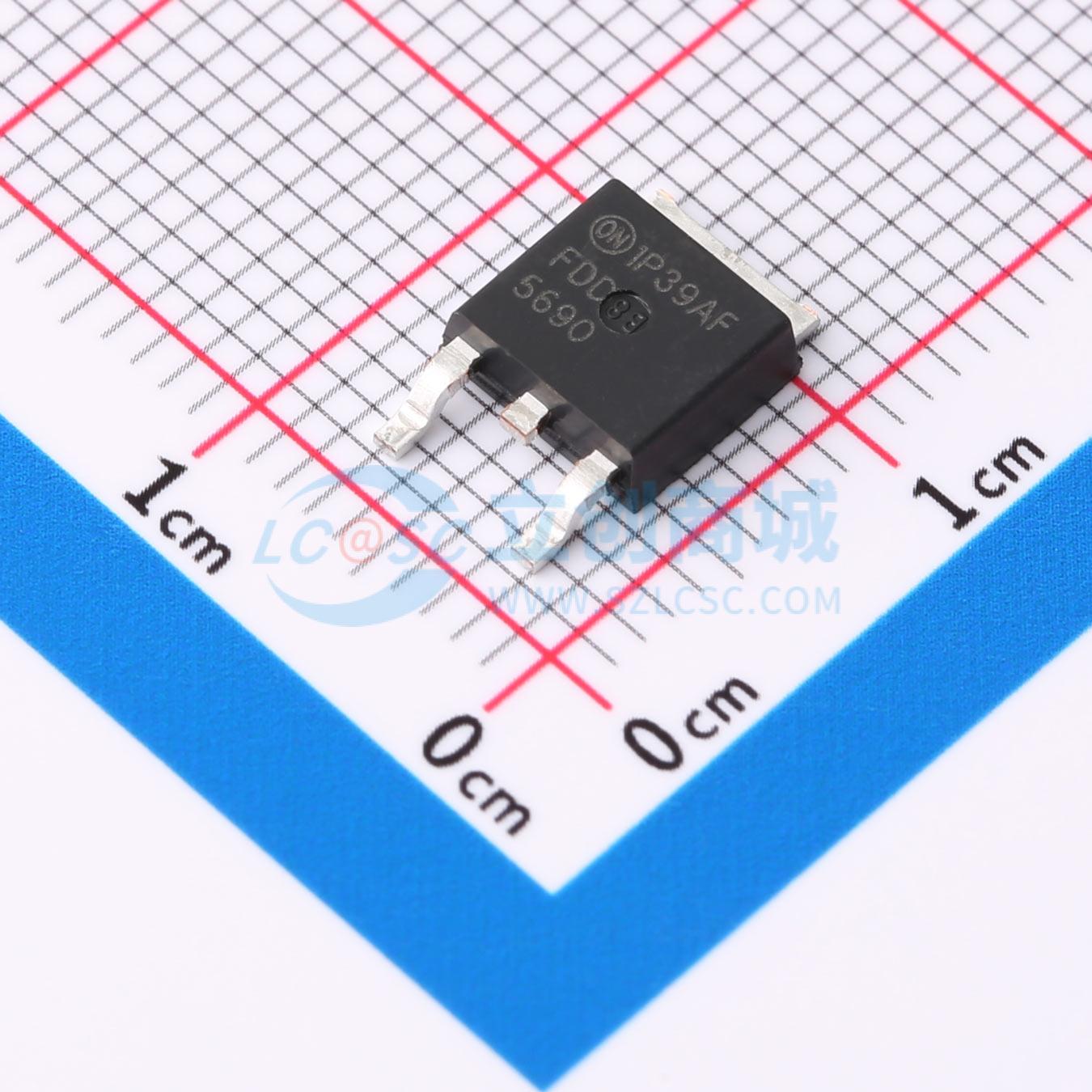

FDD5690
1个N沟道 耐压:60V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD5690
- 商品编号
- C903573
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 32mΩ@6V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 23nC@30V | |
| 输入电容(Ciss) | 1.11nF | |
| 反向传输电容(Crss) | 75pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET专为提高使用同步或传统开关PWM控制器的DC/DC转换器的整体效率而设计。 与具有类似RDS(ON)规格的其他MOSFET相比,这些MOSFET具有更快的开关速度和更低的栅极电荷。 其结果是,这种MOSFET易于驱动且驱动更安全(即使在非常高的频率下),并且能使DC/DC电源设计具有更高的整体效率。
商品特性
- 30 A,60 V。VGS = 10 V时,RDS(ON) = 0.027 Ω
- VGS = 6 V时,RDS(ON) = 0.032 Ω
- 低栅极电荷(典型值23nC)
- 快速开关速度
- 高性能沟槽技术,实现极低的RDS(ON)
