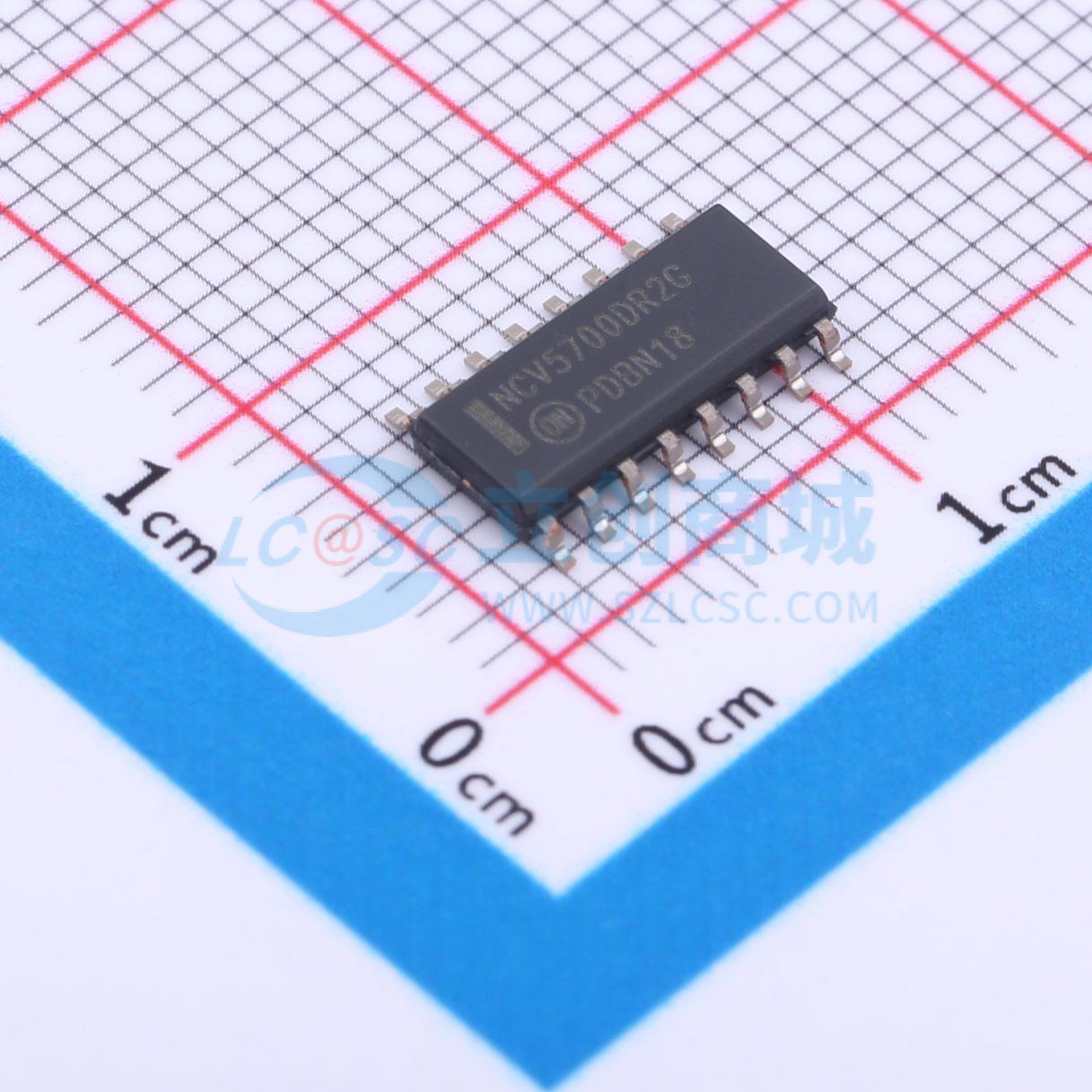

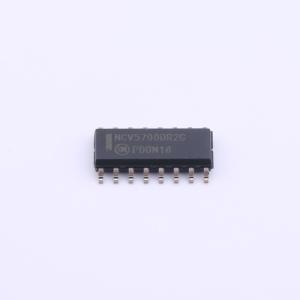

NCV5700DR2G
大电流IGBT栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV5700 是一款高电流、高性能独立 IGBT 驱动器，适用于包括太阳能逆变器、电机控制和不中断电源的大功率应用。该器件不再使用很多外部组件，提供了一个经济高效的方案。 该器件的保护特性包括有源米勒箝位、准确的 UVLO、EN 输入、DESAT 保护和有效低电平故障输出。该驱动器还具有准确的 5.0 V 输出和单独的高电平和低电平（VOH 和 VOL）驱动器输出，方便系统设计。该驱动器可采用较宽的偏置电源电压范围，包括单极和双极电压。它采用 16 引脚 SOIC 封装。经过 AEC-Q100 认证。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV5700DR2G
- 商品编号
- C603966
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.217克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边；高边 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | 7.8A | |
| 工作电压 | 20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 9.2ns | |
| 下降时间(tf) | 7.9ns | |
| 传播延迟 tpLH | 56ns | |
| 传播延迟 tpHL | 63ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 900uA |
商品概述
NCV5700是一款高电流、高性能的独立IGBT驱动器，适用于包括太阳能逆变器、电机控制和不间断电源在内的高功率应用。该器件通过减少许多外部元件，提供了一种经济高效的解决方案。器件保护功能包括有源密勒钳位、精确的欠压锁定（UVLO）、使能输入、退饱和（DESAT）保护和低电平有效故障输出。该驱动器还具备精确的5.0 V输出，以及独立的高、低（VOH和VOL）驱动输出，方便系统设计。该驱动器设计用于适应包括单极性和双极性电压在内的宽范围偏置电源。它采用16引脚SOIC封装。
商品特性
- 在IGBT密勒平台电压下具有高电流输出（+4/−6 A）
- VOH和VOL输出阻抗低，增强IGBT驱动能力
- 传播延迟短且匹配精确
- 可直接与数字隔离器/光耦合器/脉冲变压器接口，实现隔离驱动；逻辑兼容，适用于非隔离驱动
- 有源密勒钳位，防止栅极误开启
- 带可编程延迟的退饱和（DESAT）保护
- 使能输入，实现独立驱动器控制
- 严格的欠压锁定（UVLO）阈值，偏置灵活
- 宽偏置电压范围，支持负VEE
- NCV前缀适用于汽车及其他有特殊场地和控制变更要求的应用；符合AEC - Q100标准，具备生产件批准程序（PPAP）能力，1级
- 该器件无铅、无卤素且符合RoHS标准
应用领域
- 电机控制
- 不间断电源（UPS）
- 汽车电源
- 混合动力电动汽车/电动汽车（HEV/EV）动力系统、HEV/EV PTC加热器
