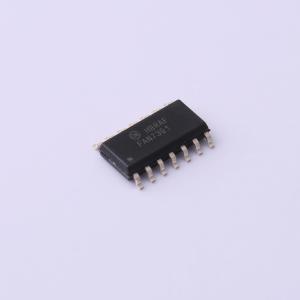

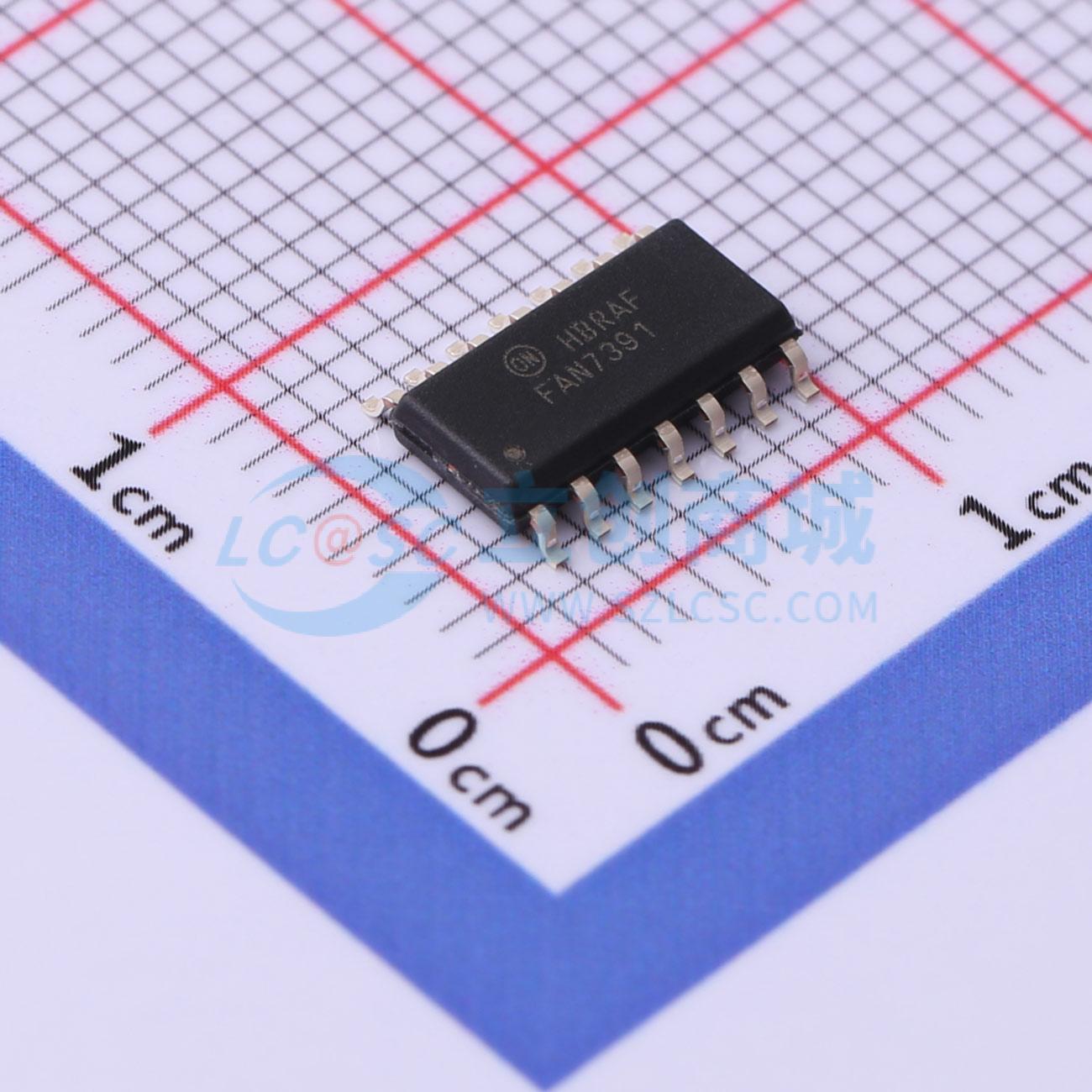

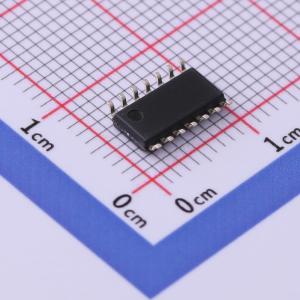

FAN7391MX

描述: FAN7391 是单片高侧和低侧栅极驱动 IC，可驱动工作在高达 +600 V 电压的高速 MOSFET 和 IGBT。它具有缓冲输出级，所有 NMOS 晶体管设计用于实现高脉冲电流驱动能力和最低交叉传导。Fairchild 的高压工艺和共模噪声消除技术可使高侧驱动器在高 dv/dt 噪声环境下稳定运行。先进的电平转换电路，能使高侧栅极驱动器的工作电压在 V
品牌名称: onsemi(安森美)
商品型号: FAN7391MX
商品编号: C604980
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

FAN7391是一款单片式高端和低端栅极驱动IC，可驱动最高工作电压达+600 V的高速MOSFET和IGBT。它具有一个由全NMOS晶体管构成的缓冲输出级，专为实现高脉冲电流驱动能力和最小交叉导通而设计。高压工艺和共模噪声消除技术使高端驱动器在高dv/dt噪声环境下能稳定工作。先进的电平转换电路可使高端栅极驱动器在VBS = 15 V时，最高能在VS = -9.8 V（典型值）下工作。

商品特性

用于自举操作的浮动通道，最高可达+600 V
典型4.5 A / 4.5 A的源极/灌电流驱动能力
共模dv/dt噪声消除电路
双通道内置欠压锁定功能
内置先进输入滤波器
双通道传播延迟匹配
逻辑（VSS）和电源（COM）地之间±5 V偏移
兼容3.3 V和5 V输入逻辑
输出与输入同相

应用领域

等离子显示面板（PDP）维持驱动器
高强度气体放电（HID）灯镇流器
开关模式电源（SMPS）
电机驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货3-5个工作日

购买数量

(100个/圆盘，最小起订量 100 个)

个

起订量：100 个100个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A

	属性	参数值
	拉电流(IOH)	4.5A
	工作电压	10V~20V
	上升时间(tr)	25ns
	下降时间(tf)	20ns
	工作温度	-40℃~+125℃
