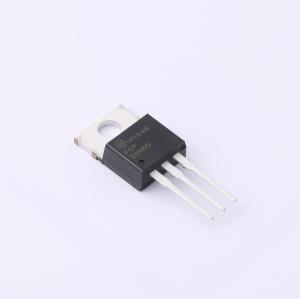

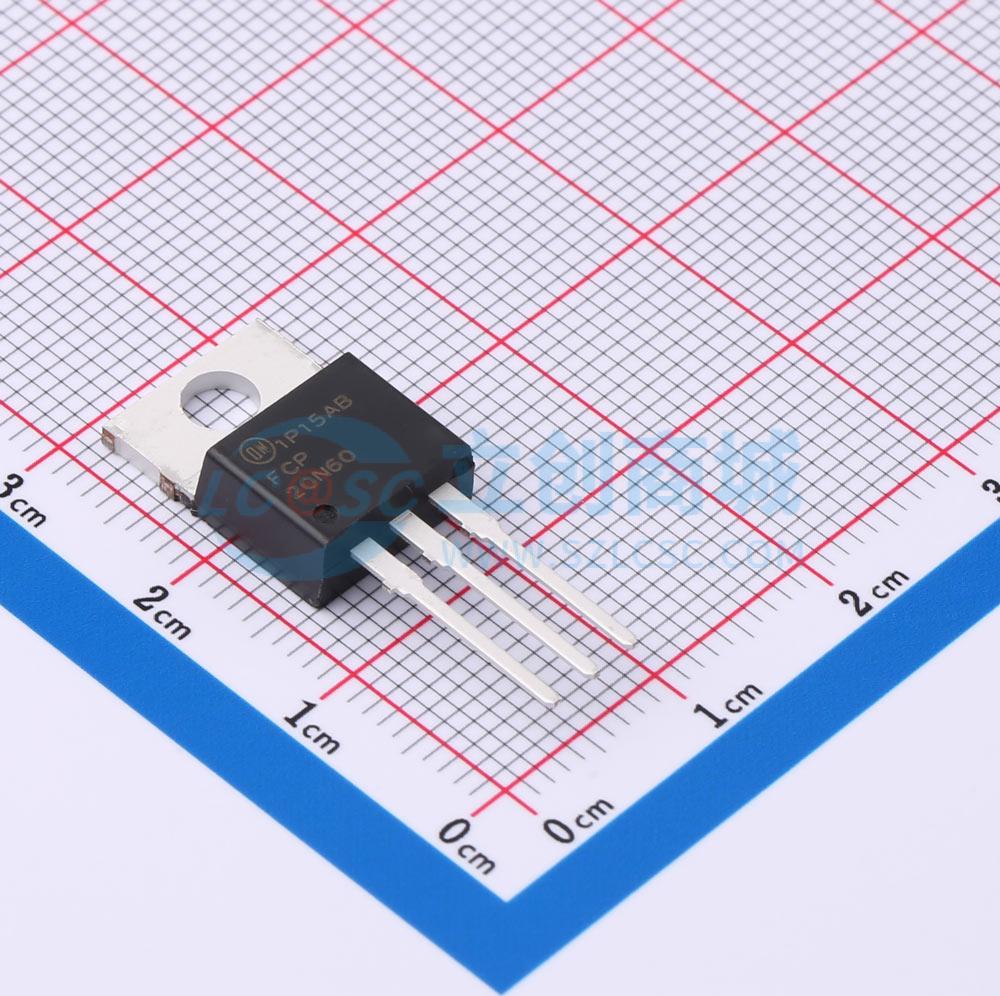

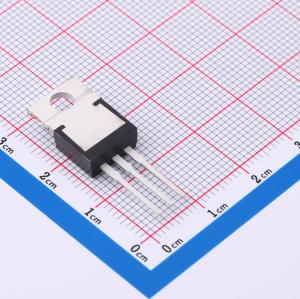

FCP20N60
1个N沟道 耐压:600V 电流:20A
- 描述
- SuperFET MOSFET是第一代高压超结（SJ）MOSFET产品系列，它采用电荷平衡技术，具备出色的低导通电阻和低栅极电荷性能。该技术旨在最大程度降低传导损耗，提供卓越的开关性能、dv/dt速率和更高的雪崩能量。因此，SuperFET MOSFET非常适用于开关电源应用，如功率因数校正（PFC）、服务器/电信电源、平板电视电源、ATX电源和工业电源应用
- 品牌名称
- onsemi(安森美)
- 商品型号
- FCP20N60
- 商品编号
- C605000
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 150mΩ@10V,10A | |
| 耗散功率(Pd) | 208W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 75nC@10V | |
| 输入电容(Ciss) | 3.08nF@25V | |
| 反向传输电容(Crss) | 95pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在TJ = 150°C时为650 V
- 典型RDS(on) = 150 mΩ
- 超低栅极电荷（典型Qg = 75 nC）
- 低有效输出电容（典型Coss(eff.) = 165 pF）
- 经过100%雪崩测试
应用领域
- 太阳能逆变器
- 交流-直流电源
