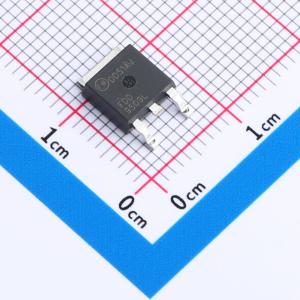

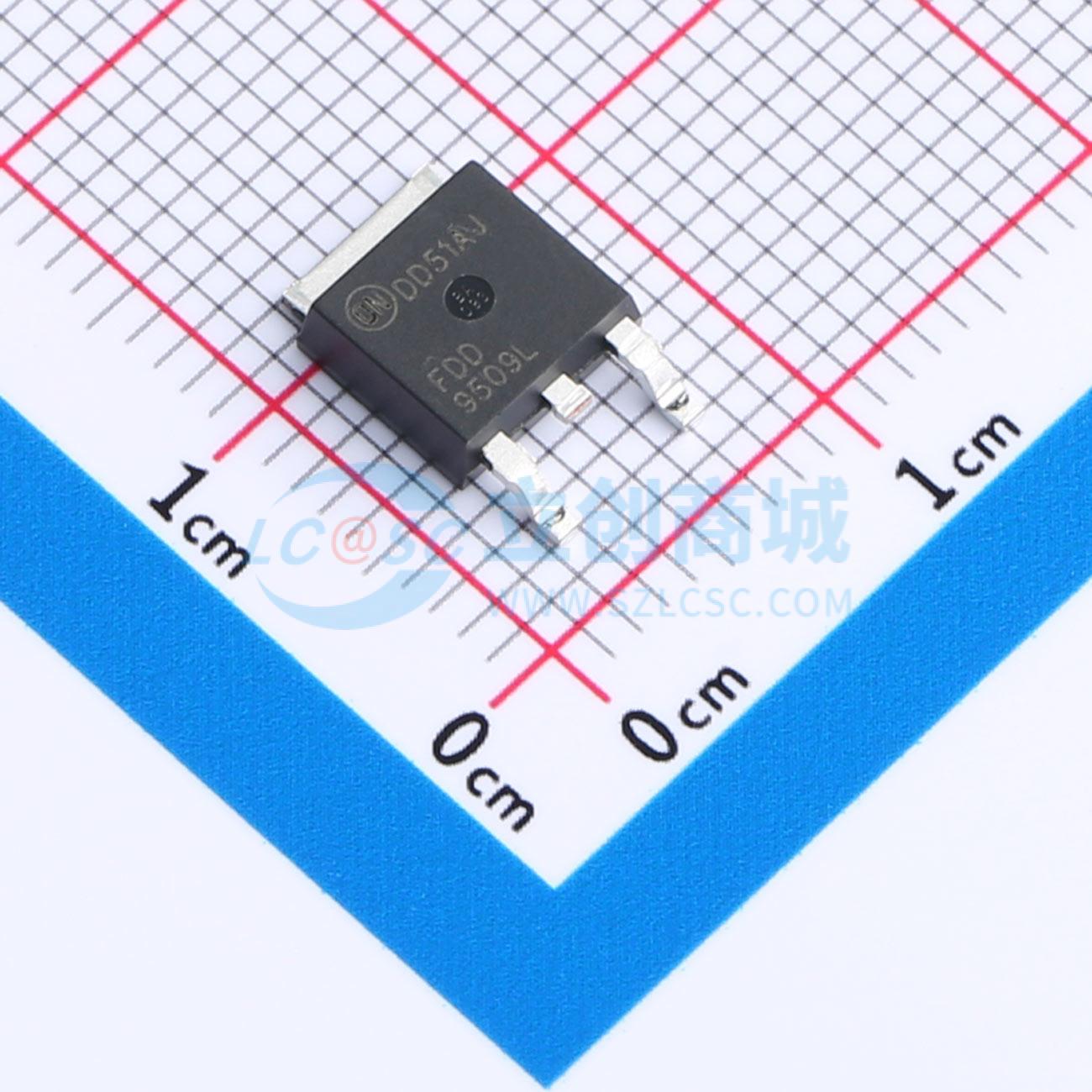

温馨提醒：图片仅供参考，商品以实物为准
FDD9509L-F085
耐压:40V 电流:90A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P 沟道，PowerTrench MOSFET，-40 V，-100 A，4.4 mΩ
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD9509L-F085
- 商品编号
- C605022
- 商品封装
- DPAK(TO-252)
- 包装方式
- 编带
- 商品毛重
- 0.4606克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 90A | |
| 导通电阻(RDS(on)) | 6mΩ@10V | |
| 耗散功率(Pd) | 150W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 3.35nF | |
| 反向传输电容(Crss) | 42pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 在 VGS = -10 V、ID = -70 A 条件下,典型 rDS(on) = 6.0 m Ω
- 在 VGS = -10 V、ID = -70 A 条件下,典型 Qg(tot) = 50 nC
- 具备单脉冲雪崩耐量
- 通过 AEC Q101 认证
- 这些器件无铅且符合 RoHS 标准
应用领域
- 汽车发动机控制动力总成管理
- 电磁阀和电机驱动器
- 电动助力转向
- 集成式启动发电机
- 分布式电源架构和 12 V 系统的电压调节模块主开关
