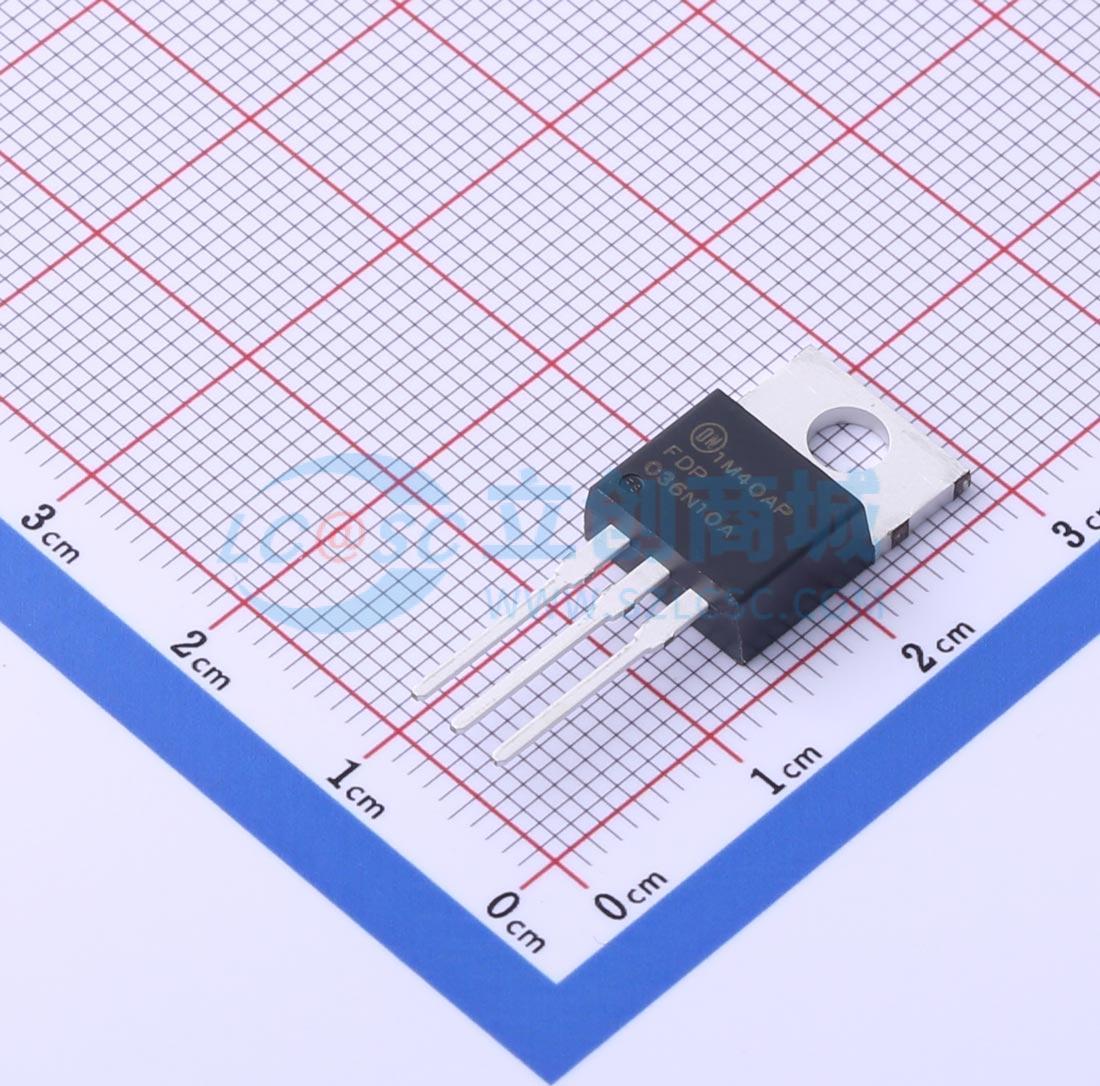

温馨提醒：图片仅供参考，商品以实物为准
FDP036N10A
1个N沟道 耐压:100V 电流:214A
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，该工艺适用于最大程度降低导通电阻，同时保持卓越的开关性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDP036N10A
- 商品编号
- C605048
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 214A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V,75A | |
| 耗散功率(Pd) | 333W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 116nC@10V | |
| 输入电容(Ciss) | 7.295nF@25V | |
| 反向传输电容(Crss) | 315pF@25V | |
| 工作温度 | -55℃~+175℃ |
商品概述
这款N沟道MOSFET采用PowerTrench工艺制造，该工艺经过优化，可在保持卓越开关性能的同时，将导通电阻降至最低。
商品特性
- 在VGS = 10 V、ID = 75 A条件下，RDS(on) = 3.2 mΩ（典型值）
- 开关速度快
- 栅极电荷低，QG = 89 nC（典型值）
- 采用高性能沟槽技术，实现极低的RDS(on)
- 具备高功率和大电流处理能力
- 符合RoHS标准
应用领域
- ATX/服务器/电信电源的同步整流
- 电池保护电路
- 电机驱动和不间断电源
- 微型太阳能逆变器
