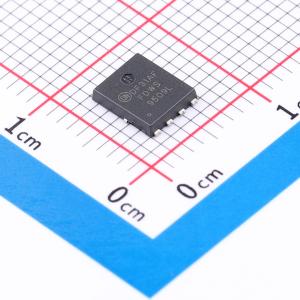

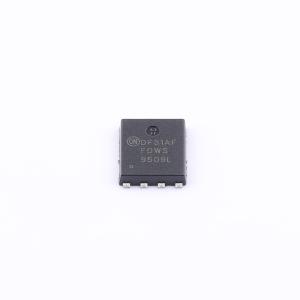

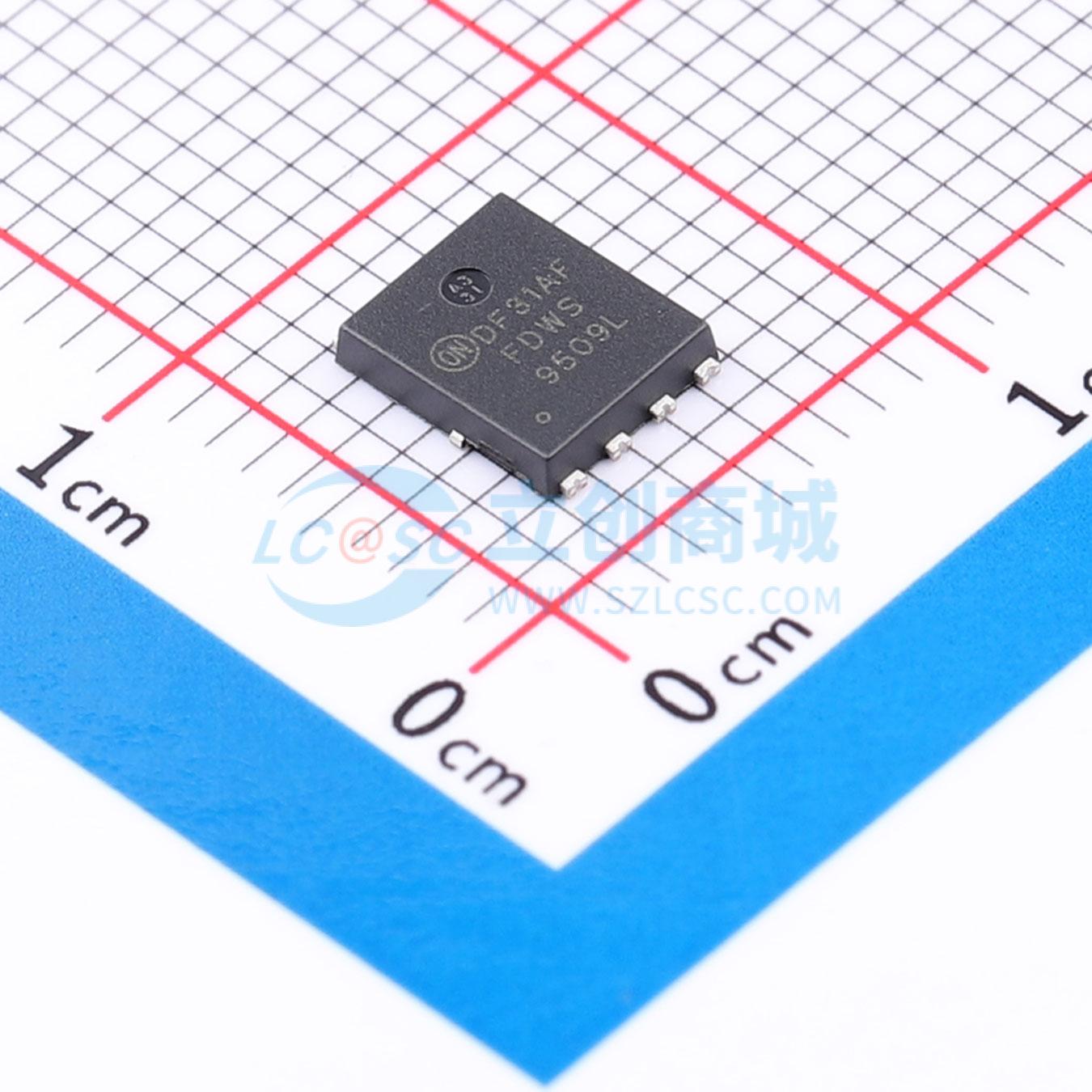

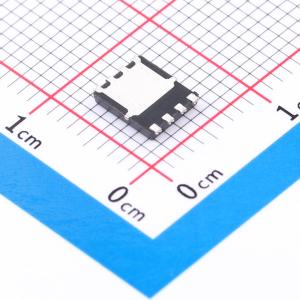

FDWS9509L-F085
FDWS9509L-F085
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDWS9509L-F085
- 商品编号
- C605067
- 商品封装
- Power-56
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 65A | |
| 导通电阻(RDS(on)) | 6.3mΩ@10V | |
| 耗散功率(Pd) | 107W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V | |
| 栅极电荷量(Qg) | 48nC@10V | |
| 输入电容(Ciss) | 3.36nF | |
| 反向传输电容(Crss) | 38pF | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 在 VGS = -10 V、ID = -65 A 条件下,典型 RDS(on) = 6.3 m Ω
- 在 VGS = -10V、ID = -65 A 条件下,典型 Qg(\texttot) = 48 nC
- 具备单脉冲雪崩耐量
- 符合 RoHS 标准
- 通过 AEC Q101 认证
- 可焊侧翼,适用于自动光学检测(AOI)
应用领域
- 汽车发动机控制
- 动力系统管理
- 电磁阀和电机驱动器
- 电子转向系统
- 集成式启动发电机
- 分布式电源架构和电压调节模块(VRM)
- 12V 系统主开关
