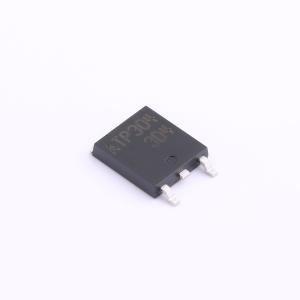

ATP304-TL-H
1个P沟道 耐压:60V 电流:100A
- 描述
- ATP304 是一款 P 沟道功率 MOSFET，-60V，-100A，6.5mΩ，ATPAK
- 品牌名称
- onsemi(安森美)
- 商品型号
- ATP304-TL-H
- 商品编号
- C605302
- 商品封装
- ATPAK-3
- 包装方式
- 编带
- 商品毛重
- 0.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 6.5mΩ@10V,50A | |
| 耗散功率(Pd) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 250nC@10V | |
| 输入电容(Ciss) | 13nF | |
| 反向传输电容(Crss) | 760pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS = 10 V、ID = 80 A条件下，最大导通电阻RDS(on) = 2.8 mΩ
- 在VGS = 10 V、ID = 80 A条件下，最大总栅极电荷Q_g(tot) = 111 nC
- UIS能力
- 符合RoHS标准
应用领域
- 工业电机驱动
- 工业电源
- 工业自动化
- 电池供电工具
- 电池保护
- 太阳能逆变器
- UPS和能量逆变器
- 能量存储
- 负载开关
