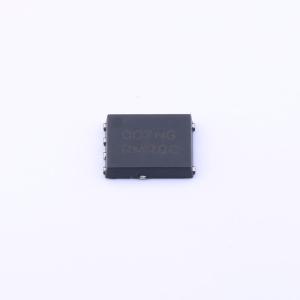

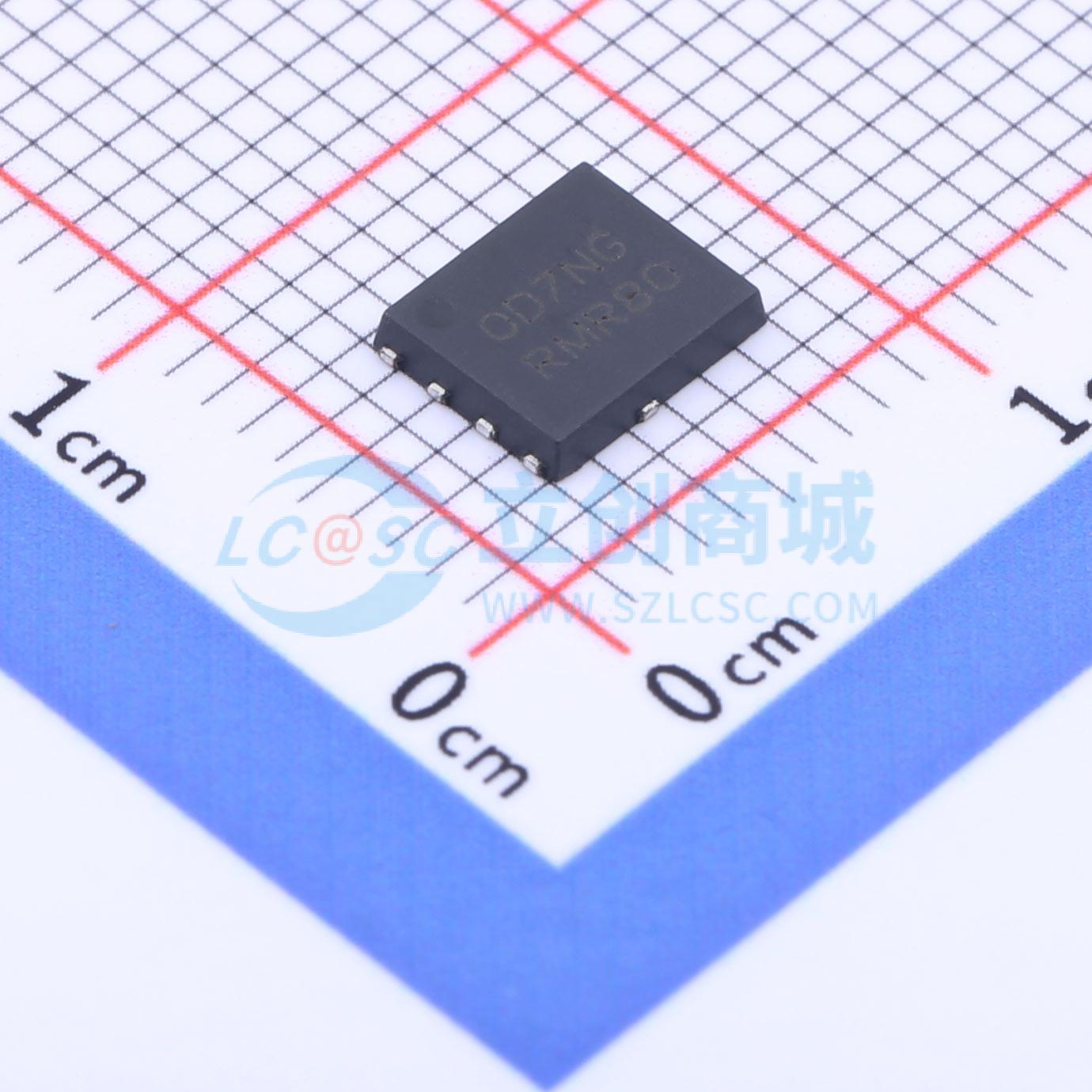

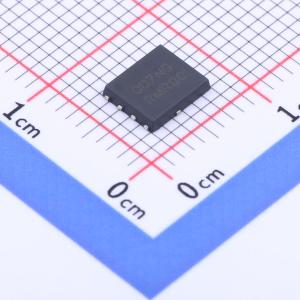

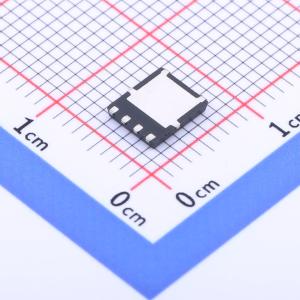

NTMFS0D7N03CGT1G
NTMFS0D7N03CGT1G
- 品牌名称
- onsemi(安森美)
- 商品型号
- NTMFS0D7N03CGT1G
- 商品编号
- C606045
- 商品封装
- DFN-5(4.9x5.9)
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 409A | |
| 导通电阻(RDS(on)) | 0.65mΩ@10V,30A | |
| 耗散功率(Pd) | 4W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 191nC@10V | |
| 输入电容(Ciss) | 16nF@15V | |
| 反向传输电容(Crss) | 360pF@15V | |
| 工作温度 | -55℃~+175℃ |
商品特性
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型漏源导通电阻 (RDS(on)) = 2.5 mΩ
- 当栅源电压 (VGS) = 10 V、漏极电流 (ID) = 80 A 时，典型总栅极电荷 (Qg(tot)) = 43 nC
- 具备单脉冲雪崩耐量
- 符合 RoHS 标准
- 通过 AEC Q101 认证
应用领域
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 集成启动发电机
- 12V 系统主开关
