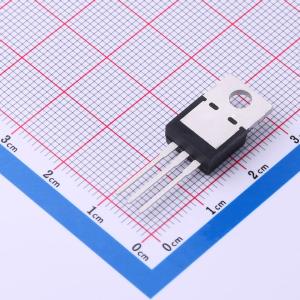

温馨提醒：图片仅供参考，商品以实物为准
BDX53CG
BDX53CG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 中等功率 NPN 达林顿双极功率晶体管，该 8 A，100 V，65 W PNP 达林顿双极功率晶体管适用于通用放大器和低速开关应用。BDX53B、BDX53C、BDX54B 和 BDX54C 为互补器件。
- 品牌名称
- onsemi(安森美)
- 商品型号
- BDX53CG
- 商品编号
- C605322
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 3.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿管 | |
| 类型 | NPN | |
| 集射极击穿电压(Vceo) | 100V | |
| 直流电流增益(hFE) | 750 | |
| 耗散功率(Pd) | 65W |
| 属性 | 参数值 | |
|---|---|---|
| 集电极电流(Ic) | 8A | |
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | - | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 工作温度 | -65℃~+150℃@(Tj) |
商品概述
这些器件专为通用放大器和低速开关应用而设计。
商品特性
- 高直流电流增益 - 在 I_C = 4.0 Adc 时，h_FE = 2500（典型值）
- 集电极 - 发射极维持电压 - 在 100 mAADC 时
- V_CEO(sus) = 80 Vdc（最小值） - BDX53B、54B
- V_CEO(sus) = 100 Vdc（最小值） - BDX53C、54C
- 低集电极 - 发射极饱和电压 -
- 在 I_C = 3.0 Adc 时，V_CE(sat) = 2.0 Vdc（最大值）
- 在 I_C = 5.0 Adc 时，V_CE(sat) = 4.0 Vdc（最大值）
- 内置基极 - 发射极并联电阻的单片结构
- 这些器件无铅且符合 RoHS 标准*
应用领域
-通用放大器-低速开关应用
