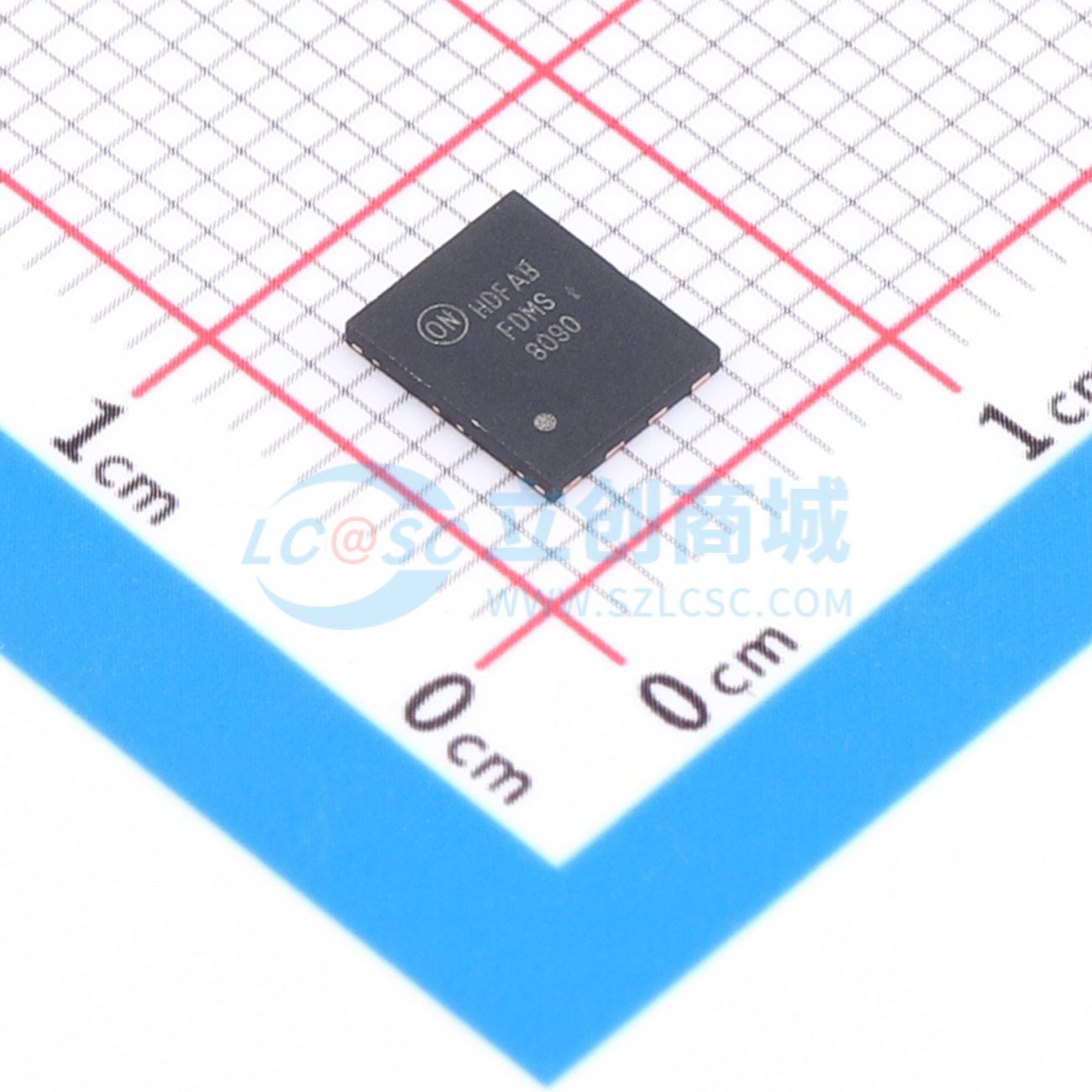

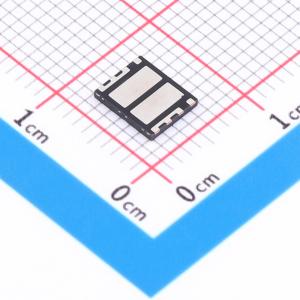

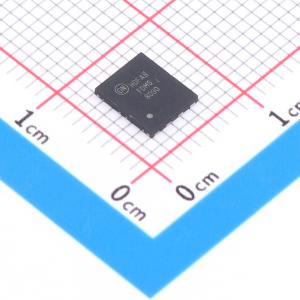

FDMS8090
100V 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 此器件采用双 Power 56 (5 mm X 6 mm MLP) 封装，其中包含两个快速开关（Qgd 最小）100V N 沟道 MOSFET。该封装经过增强，具有出色的热性能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMS8090
- 商品编号
- C605039
- 商品封装
- Power-56
- 包装方式
- 编带
- 商品毛重
- 0.171克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 20mΩ@6V | |
| 耗散功率(Pd) | 2.2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 1.8nF | |
| 反向传输电容(Crss) | 28pF | |
| 工作温度 | -55℃~+150℃ |
商品特性
- 在VGS=10 V、ID=10 A时,最大rDS(on) = 13 m Ω
- 在VGS=6 V、ID=8 A时,最大rDS(on) = 20 m Ω
- 低电感封装可缩短上升/下降时间,从而降低开关损耗
- MOSFET集成可实现最佳布局,降低电路电感并减少开关节点振铃
- 经过100% UII测试
- 符合RoHS标准
应用领域
- 桥接拓扑
- 同步整流器对
- 电机驱动器
