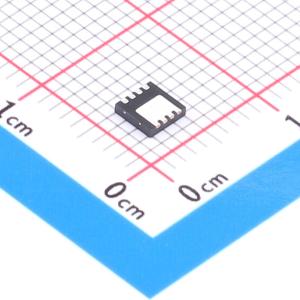

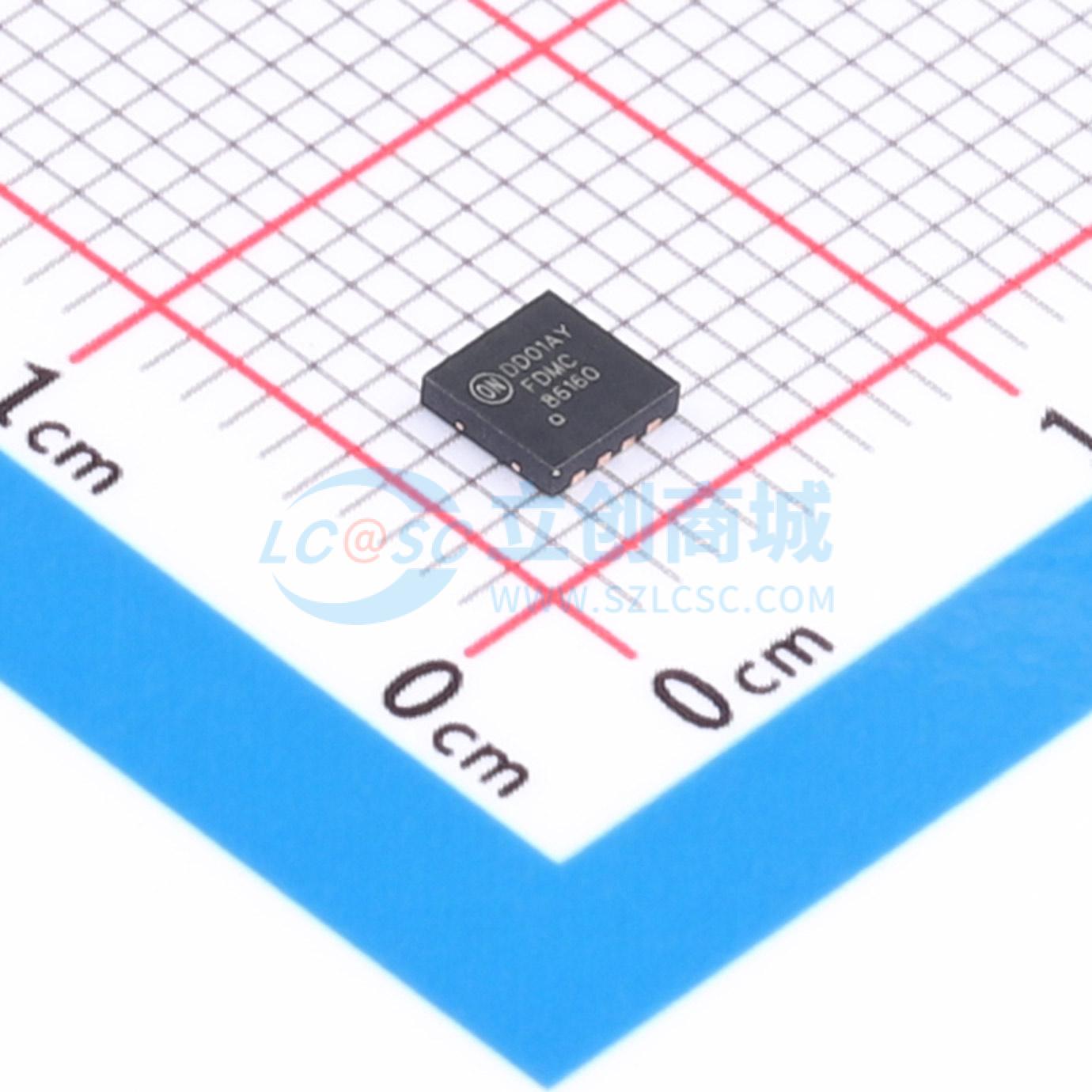

温馨提醒：图片仅供参考，商品以实物为准
FDMC86160
1个N沟道 耐压:100V 电流:43A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此 N 沟道 MOSFET 是使用先进的 PowerTrench 工艺生产的，特别适用于最大程度降低导通电阻。此器件非常适用于需要在小空间内实现超低 rDS(on) 的应用，如高性能 VRM、POL 和 Oring 功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDMC86160
- 商品编号
- C605029
- 商品封装
- Power-33
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 43A | |
| 导通电阻(RDS(on)) | 14mΩ@10V | |
| 耗散功率(Pd) | 54W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.9V | |
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.29nF@50V | |
| 反向传输电容(Crss) | 20pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款N沟道MOSFET采用融合了屏蔽栅技术的先进PowerTrench®工艺制造。该工艺针对导通电阻进行了优化。此器件非常适合在小空间内需要超低RDS（on）的应用，如高性能VRM、POL和或门功能。
商品特性
- 屏蔽栅MOSFET技术
- VGS = 10 V、ID = 9 A时，最大rDS（on） = 14 mΩ
- VGS = 6 V、ID = 7 A时，最大rDS（on） = 23 mΩ
- 实现极低rDS（on）的高性能技术
- 引脚无铅且符合RoHS标准
应用领域
- 桥接拓扑
- 同步整流器
