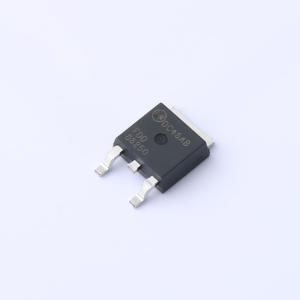

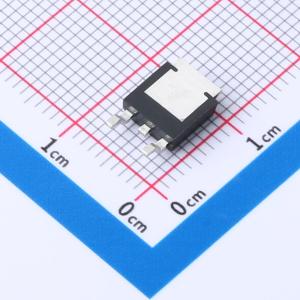

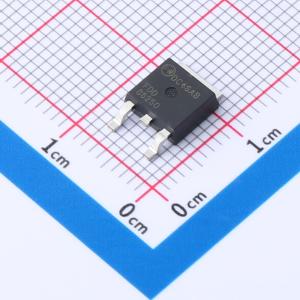

温馨提醒：图片仅供参考，商品以实物为准
FDD86250-F085
1个N沟道 耐压:150V 电流:50A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：典型导通电阻RDS(on) = 19.4mΩ，VGS = 10V，ID = 20A。 典型总栅极电荷Qg(tot) = 23nC，VGS = 10V，ID = 40A。 具备单脉冲雪崩能量能力。 符合RoHS标准。 通过AEC Q101认证。应用：汽车发动机控制。 动力总成管理
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDD86250-F085
- 商品编号
- C605020
- 商品封装
- DPAK(TO-252)
- 包装方式
- 编带
- 商品毛重
- 0.385克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 19.4mΩ@10V | |
| 耗散功率(Pd) | 160W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | - | |
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.9nF | |
| 反向传输电容(Crss) | 10pF | |
| 工作温度 | -55℃~+175℃ |
商品概述
该器件在双Power 56（5 mm X 6 mm MLP）封装中集成了两个快速开关（最小化Qgd）的100V N沟道MOSFET。该封装经过优化，具备出色的热性能。
商品特性
- 在 VGS = 10 V、ID = 20 A 条件下,典型 RDS(on) = 19.4 m Ω
- 在 VGS = 10 V、ID = 40 A 条件下,典型 Qg(\text tot) = 28 nC
- 具有单脉冲雪崩耐量
- 符合 RoHS 标准
- 通过 AEC Q101 认证
应用领域
- 汽车发动机控制
- 动力总成管理
- 电磁阀和电机驱动器
- 集成式启动发电机
- 分布式电源架构和电压调节模块
- 12V 系统主开关
