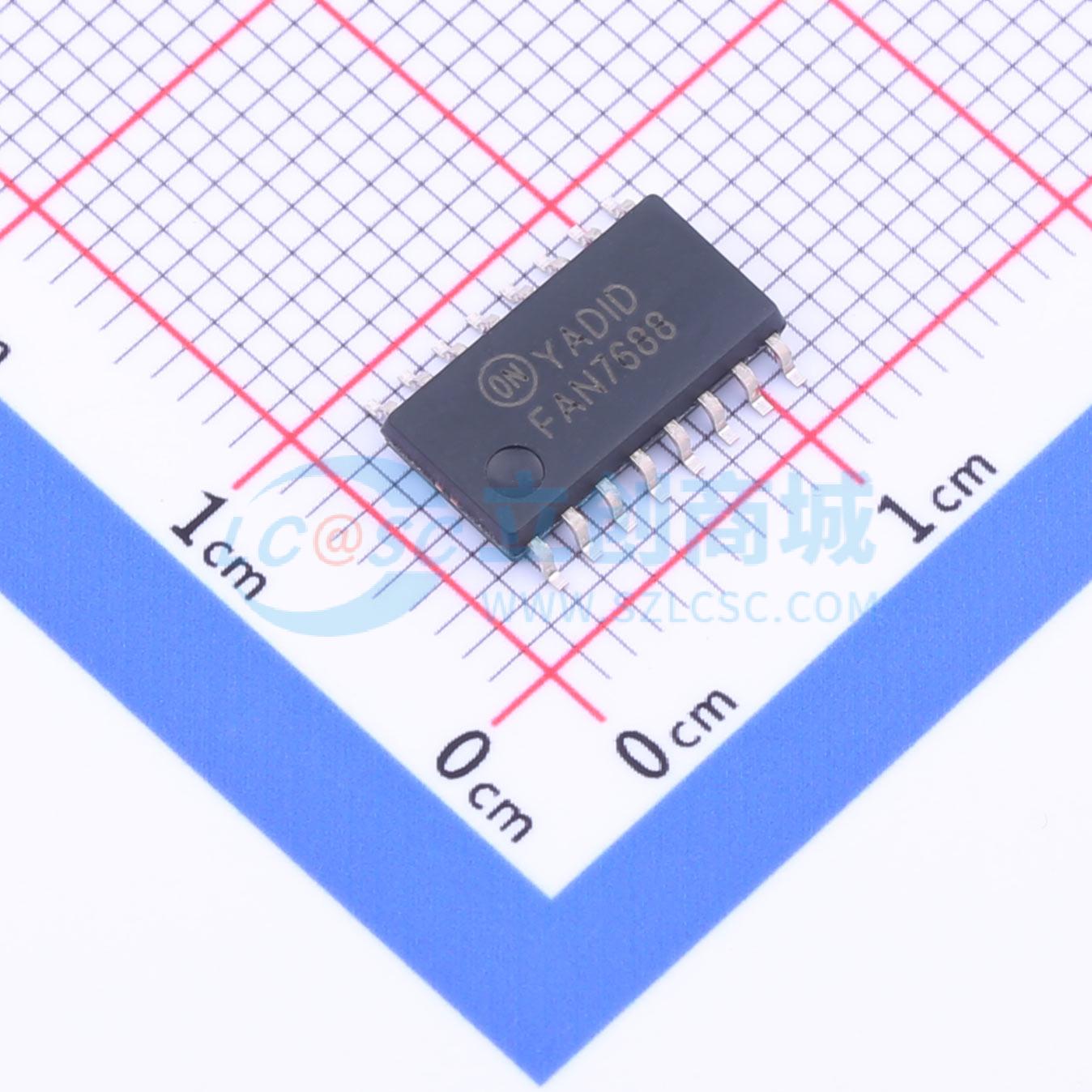

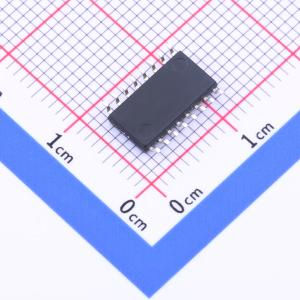

FAN7688SJX

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FAN7688 是一款用于 LLC 谐振转换器的先进脉冲频率调制 (PFM) 控制器，且带有同步整流 (SR)，为隔离式 DC/DC 转换器提供业内最佳能效。它采用基于电荷控制的最新模式控制技术，其中来自振荡器的三角波形与集成开关电流信息相结合来确定开关频率。这提供了功率级更好的控制-输出传递功能，简化了反馈回路设计，同时实现了真正的输入功率限制功能。闭环软启动防止了误差放大器的饱和，允许输出电压的单调上升，而不管负载条件如何。双缘跟踪自适应停滞时间控制最大程度缩短了体二极管导通时间，从而最大程度提高能效。
品牌名称: onsemi(安森美)
商品型号: FAN7688SJX
商品编号: C604981
商品封装: SOP-16-5.4mm
包装方式: 编带
商品毛重: 0.394克(g)

商品参数

商品概述

FAN7688 一款高级脉冲频率调制 (PFM) 控制器，用于带同步整流 (SR) 功能的 LLC 谐振控制器，为隔离 DC/DC 转换器提供了一流效率。其电流模式控制技术以电荷控制为基础，来自振荡器的三角形波形结合整合的开关电流信息共同确定开关频率。从而提供了更佳的功率级控制到输出传递函数，在简化反馈环路设计的同时真正实现了输入功率限制功能。闭环软启动可防止误差放大器饱和并允许输出电压单调上升，无论负载条件如何。双缘跟踪自适应死区时间控制功能尽可能减小了体二极管的导通时间，因而实现了效率最大化。

商品特性

适用于具有同步整流控制功能的 LLC 谐振变换器的次级端 PFM 控制器
可提高瞬态响应的充电电流控制功能和简单的反馈环路设计
具有双缘跟踪的自适应同步整流控制功能
用于单调上升输出的闭环软启动
宽工作频率范围 (39 kHz~690 kHz)
可提高轻负载效率的绿色功能
在轻载下用于限制开关频率同时降低开关损耗的对称 PWM 控制功能
在轻负载条件下禁用 SR
可自动重启的保护功能
过流保护 (OCP)
输出短路保护 (OSP)
通过补偿截止 (频率偏移) 的非零电压开关防止功能 (NZS)
通过补偿削减 (频率偏移) 的功率限制
关断延迟时间可调的过载保护 (OLP)
过温保护 (OTP)
适用于初级端开关和次级端同步整流器的可编程死区时间
VDD 欠压锁定 (UVLO)
宽工作温度范围 -40°C 到 +125°C

应用领域

台式 ATX、台式衍生服务器、刀片服务器和电信电源
智能 100 W - 2 kW+ 离线电源
高效率隔离 DC-DC 转换器
大屏幕显示器电源
工业电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	同步整流控制器
	适用AC-DC架构	LLC
	工作电压	0V~18V
	开关频率	690kHz
	模式支持	PFM；PWM

	属性	参数值
	静态电流(Iq)	2.8mA
	拉电流(IOH)	150mA
	灌电流(IOL)	140mA
	关断延时	65ns
	工作温度	-40℃~+125℃
