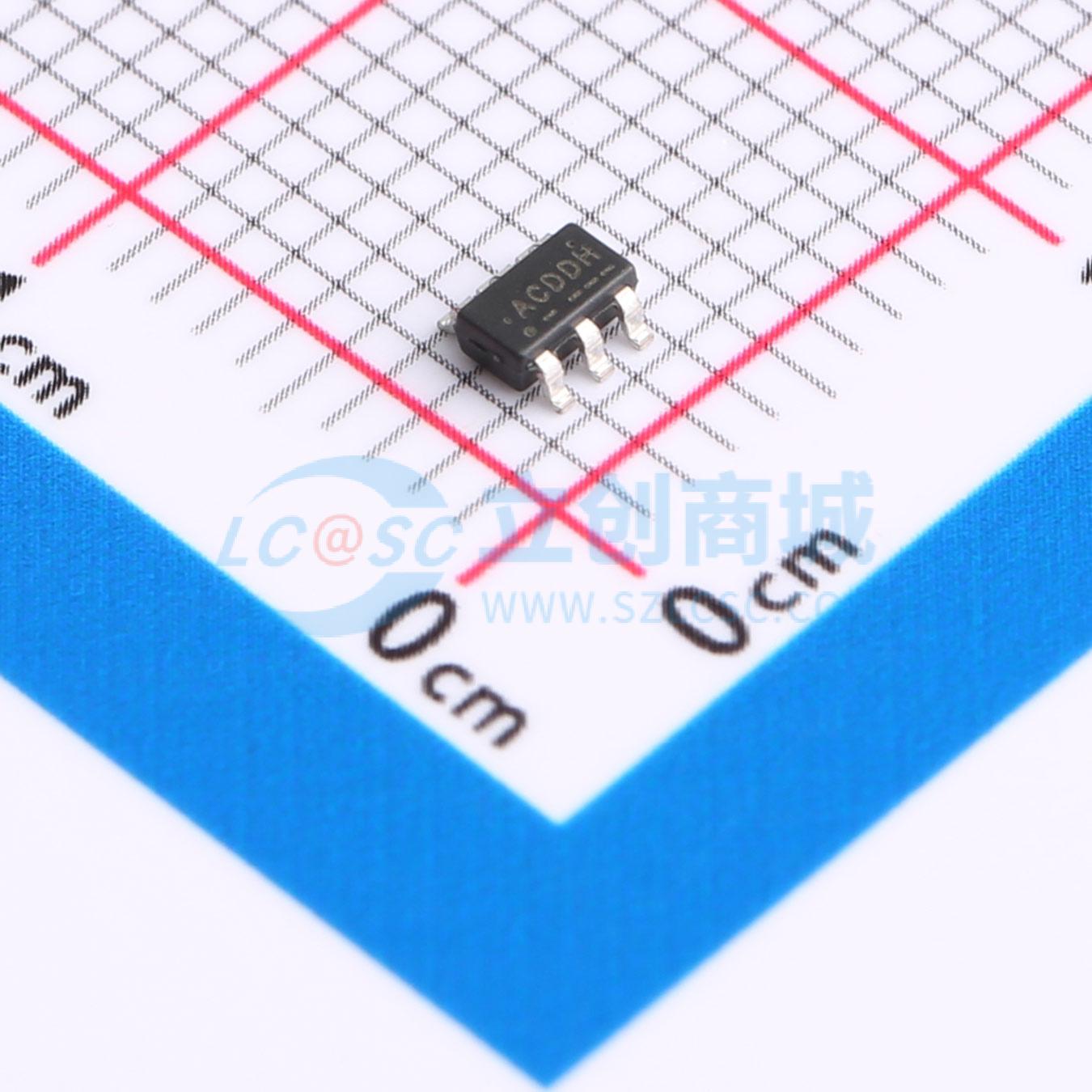

温馨提醒：图片仅供参考，商品以实物为准
FAN6240M6X
用于反激变换器的次级侧同步整流控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN6240M6X是一款用于工作在不连续导通模式（DCM）的隔离反激式转换器的次级侧同步整流器（SR）控制器。自适应死区时间控制算法可最大限度减少SR MOSFET的体二极管导通，同时确保SR在面对电路寄生效应引起的噪声和干扰时能稳定可靠地工作。额定输入电压为30 V的LDO和低VDD欠压锁定（UVLO）电压使FAN6240M6X无需额外电路即可用于宽范围的开关模式电源输出电压。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN6240M6X
- 商品编号
- C606017
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 同步整流控制器 | |
| 适用AC-DC架构 | 反激式 | |
| 工作电压 | 2.8V~20V | |
| 开关频率 | 200kHz |
| 属性 | 参数值 | |
|---|---|---|
| 模式支持 | DCM | |
| 关断延时 | 20ns | |
| 工作温度 | -40℃~+125℃ |
商品概述
FAN6240M6X是一款用于工作在不连续导通模式（DCM）的隔离反激式转换器的次级侧同步整流器（SR）控制器。自适应死区时间控制算法可最大限度减少SR MOSFET的体二极管导通，同时确保SR在面对电路寄生效应引起的噪声和干扰时能稳定可靠地工作。额定输入电压为30 V的LDO和低VDD欠压锁定（UVLO）电压使FAN6240M6X无需额外电路即可用于宽范围的开关模式电源输出电压。
商品特性
- 工作在不连续导通模式（DCM）。
- 自适应关断触发消隐时间，便于使用；导通触发消隐时间（最小关断时间），提高抗噪能力，支持高达200 kHz的高频应用
- 最小导通延迟（20 ns）
- 自适应关断阈值控制，最大限度减少SR MOSFET体二极管导通（死区时间与SR MOSFET无关）
- LDO输入电压范围宽，最高可达30 V
- 占位面积小：SOT - 23 6引脚封装
应用领域
- 智能手机、功能手机和平板电脑的电池充电器
- 需要恒压/恒流（CV/CC）控制的便携式设备的AC - DC适配器
