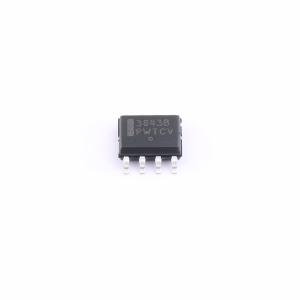

温馨提醒：图片仅供参考，商品以实物为准
NCV3843BVD1R2G
高性能电流模式控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高性能电流模式控制器
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV3843BVD1R2G
- 商品编号
- C606042
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.111111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 开关管(内置/外置) | 外置 |
商品概述
NCV3843BV是一款高性能固定频率电流模式控制器。它们专为离线和DC - DC转换器应用而设计，为设计人员提供了一种使用最少外部元件的经济高效解决方案。这些集成电路具有用于精确占空比控制的微调振荡器、温度补偿基准、高增益误差放大器、电流检测比较器，以及非常适合驱动功率MOSFET的大电流图腾柱输出。此外，还具备保护功能，包括带迟滞的输入和基准欠压锁定、逐周期电流限制、可编程输出死区时间，以及用于单脉冲计量的锁存器。这些器件有表面贴装（SOIC - 8）塑料封装以及14引脚塑料表面贴装（SOIC - 14）封装。SOIC - 14封装为图腾柱输出级提供了独立的电源和接地引脚。NCV3843BV适用于较低电压应用，其欠压锁定（UVLO）阈值为8.5 V（开启）和7.6 V（关闭）。
商品特性
- 用于精确频率控制的微调振荡器
- 振荡器频率保证为250 kHz
- 高达500 kHz的电流模式操作
- 自动前馈补偿
- 用于逐周期电流限制的锁存式PWM
- 带欠压锁定的内部微调基准
- 大电流图腾柱输出
- 带迟滞的欠压锁定
- 低启动和工作电流
- 这些是无铅器件
应用领域
- 离线转换器应用
- DC - DC转换器应用
