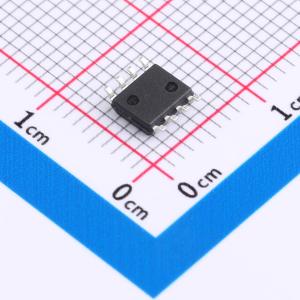

NCV7329D10R2G

独立LIN收发器

SMT扩展库PCB免费打样

描述: NCV7329是一款全功能的本地互连网络(LIN)收发器，设计用于LIN协议控制器和物理总线之间的接口。
品牌名称: onsemi(安森美)
商品型号: NCV7329D10R2G
商品编号: C603984
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.229655克(g)

商品参数

商品概述

NCV7329是一款功能齐全的本地互连网络（LIN）收发器，旨在实现LIN协议控制器与物理总线之间的接口连接。 LIN总线旨在以尽可能低的成本，实现控制设备（如门锁、后视镜、汽车座椅和天窗）之间的低速数据通信。该总线的设计目标是尽可能减少布线，并在每个节点中使用单根导线实现。每个节点都有一个从MCU状态机，用于识别和转换特定功能的指令。 LIN总线的主要优势在于，所有功能都不具有严格的时间要求，并且通常与乘客舒适度相关。

商品特性

LIN总线收发器
- 符合ISO 17987 - 4（向后兼容LIN规范版本2.x、1.3）和SAE J2602标准
- 总线电压±42 V
- 传输速率1 kbps至20 kbps
- TxD超时功能
- 集成斜率控制
保护功能
- 热关断
- 欠压保护
- 总线引脚可防止汽车环境中的瞬态干扰
工作模式
- 正常模式：LIN收发器启用，可通过总线进行通信
- 睡眠模式：LIN收发器禁用，VBB的功耗降至最低
- 待机模式：LIN总线唤醒事件后进入的过渡模式
兼容性
- 与NCV7321引脚兼容
- K线兼容
品质
- NCV前缀适用于汽车及其他需要独特生产场地和控制变更要求的应用；符合AEC - Q100标准，具备PPAP能力
- 这些器件为无铅、无卤素/无溴化阻燃剂产品，符合RoHS标准

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	LIN收发器
	类型	收发器
	驱动器数	1
	接收器数	1

	属性	参数值
	工作电压	5V~18V
	数据速率	20Kbps
	接收器滞后	-
	工作温度	-40℃~+125℃
