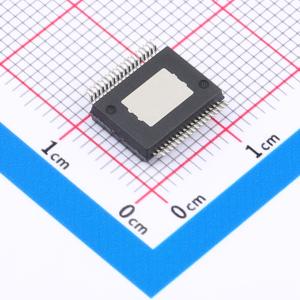

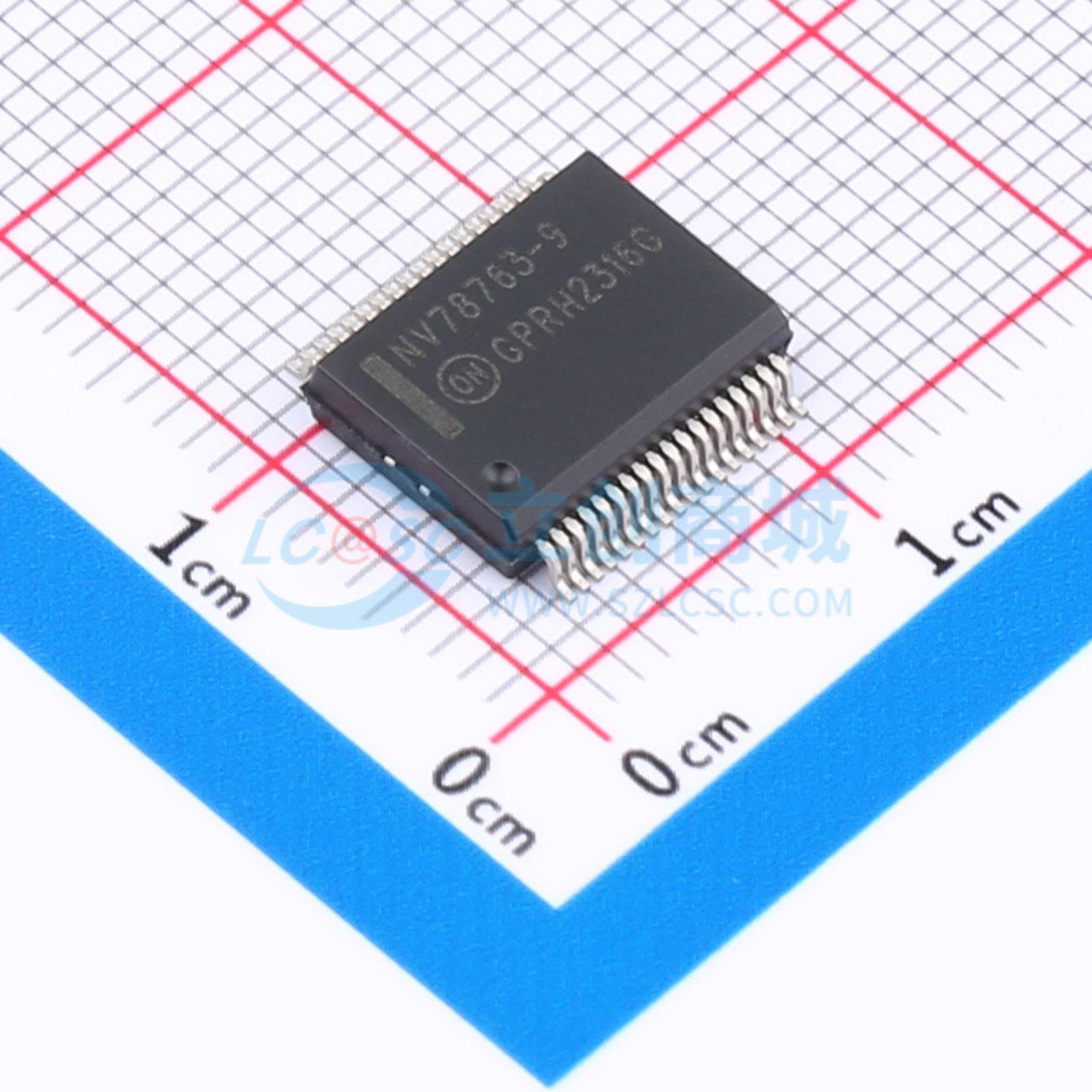

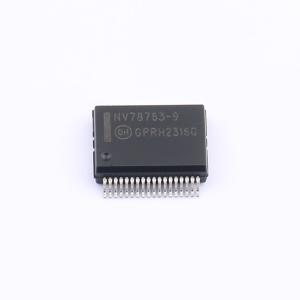

温馨提醒：图片仅供参考，商品以实物为准

NCV78763DQ9R2G

描述: 双 LED 驱动器和电力镇流器，用于汽车前照明，1.6 A，第 2 代
品牌名称: onsemi(安森美)
商品型号: NCV78763DQ9R2G
商品编号: C604012
商品封装: SSOP-36-EP-300mil
包装方式: 编带
商品毛重: 0.546克(g)

商品参数

商品概述

NCV78763是一款单芯片、高效的智能功率镇流器和双LED驱动器，专为汽车前照灯应用而设计，如远光灯、近光灯、日间行车灯（DRL）、转向灯、雾灯、静态转弯灯等。 NCV78763非常适合高电流LED，通过两个内部独立的降压开关通道输出，只需最少的外部元件，就能为驱动两路高达60 V的LED串提供完整的解决方案。对于每个独立的LED通道，输出电流和电压可根据应用需求进行定制。该器件具备片上汽车前照灯诊断功能，便于微控制器进行安全监控。它集成了一个电流模式升压电压控制器，以有限的物料清单实现了独特的输入电流滤波。当一个模块需要两个以上的LED通道时，可以组合使用两个、三个或更多的NCV78763器件，升压电路可工作在多相模式。这有助于进一步优化升压电路的滤波效果，并为中高功率LED系统实现经济高效的设计。由于具备SPI可编程性，单一硬件设置可以支持多种系统配置，实现灵活的平台解决方案。

商品特性

单芯片升降压解决方案
两路高达60 V的LED串
每个输出高达1.6 A DC的高电流能力
高整体系统效率
最少的外部元件
有源输入滤波器，电池电流纹波低
集成开关模式降压电流调节器
集成升压电流模式控制器
可编程输入电流限制
通过LED进行平均电流调节
高工作频率以减小电感尺寸
集成宽频率范围的PWM调光功能
LED开关和调光的低电磁兼容性（EMC）辐射
用于动态控制系统参数的SPI接口
这些器件为无铅器件

应用领域

前照灯远光灯和近光灯
日间行车灯（DRL）
位置灯或驻车灯
转向灯
雾灯和静态转弯灯

数据手册PDF

放大查看下载PDF

交货周期

订货145-147个工作日

购买数量

(1500个/圆盘，最小起订量 1500 个)

个

起订量：1500 个1500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4V~40V
	开关频率	210kHz~1MHz
	通道数	2
	输出电流	1.6A

	属性	参数值
	调光	PWM
	拓扑结构	降压-升压
	工作温度	-45℃~+155℃
	开关管(内置/外置)	内置
