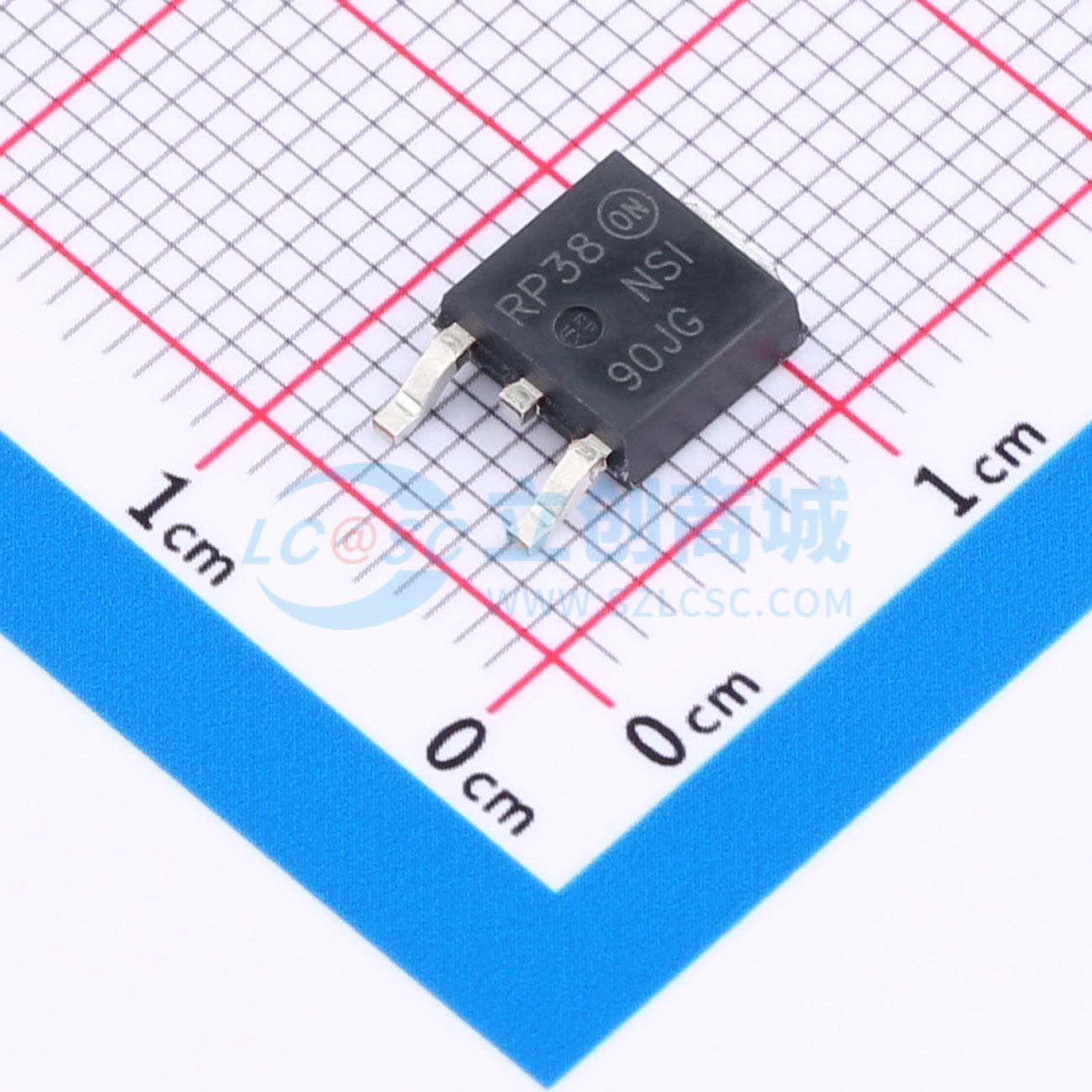

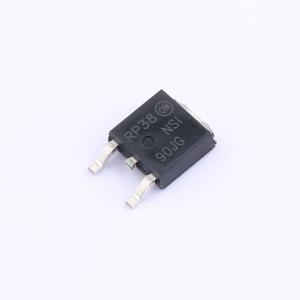

温馨提醒：图片仅供参考，商品以实物为准

NSV45090JDT4G

可调恒流LED驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 可调恒流调节器（CCR）是一种简单、经济且耐用的器件，旨在为调节LED电流提供经济有效的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，可在较宽的电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控影响。CCR可立即开启，在阳极 - 阴极电压（Vak）仅为0.5 V时，即可达到调节电流的20%。通过在Radj引脚（引脚3）和阴极（引脚4）之间连接一个电阻，Radj引脚可将调节电流Ireg(SS)调整到更高值。如果不需要调节，Radj引脚也可悬空（不连接）。它无需外部元件，可设计为高端或低端调节器。较高的阳极 - 阴极电压额定值可承受汽车、工业和商业 signage应用中常见的浪涌。该器件采用散热性能良好的封装，符合严格的AEC - Q101标准，无铅且符合RoHS标准，使用无卤模塑料，并通过UL94 - V0认证。
品牌名称: onsemi(安森美)
商品型号: NSV45090JDT4G
商品编号: C604354
商品封装: TO-252
包装方式: 编带
商品毛重: 0.37克(g)

商品参数

商品概述

可调恒流调节器（CCR）是一种简单、经济且耐用的器件，旨在为调节LED电流提供经济有效的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，可在较宽的电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控影响。 CCR可立即开启，在阳极 - 阴极电压（Vak）仅为0.5 V时，即可达到调节电流的20%。通过在Radj引脚（引脚3）和阴极（引脚4）之间连接一个电阻，Radj引脚可将调节电流Ireg(SS)调整到更高值。如果不需要调节，Radj引脚也可悬空（不连接）。它无需外部元件，可设计为高端或低端调节器。较高的阳极 - 阴极电压额定值可承受汽车、工业和商业 signage应用中常见的浪涌。该器件采用散热性能良好的封装，符合严格的AEC - Q101标准，无铅且符合RoHS标准，使用无卤模塑料，并通过UL94 - V0认证。

商品特性

坚固的功率封装：2.7瓦
可调至160 mA
宽工作电压范围
立即开启
电压浪涌抑制 - 保护LED
通过UL94 - V0认证
SBT（自偏置晶体管）技术
负温度系数
无需额外调节
适用于汽车及其他需要独特场地和控制变更要求的应用的NSV前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
这些器件无铅、无卤/无溴化阻燃剂（BFR）且符合RoHS标准

应用领域

汽车：人字形侧镜标记灯、仪表盘、显示屏及仪表背光、高位制动灯、阅读灯
交流照明面板、显示标识、装饰照明、发光字
开关触点预润

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	45V
	开关频率	-
	通道数	1
	输出电流	160mA

	属性	参数值
	调光	PWM
	拓扑结构	-
	工作温度	-55℃~+175℃
	恒流精度	15%
