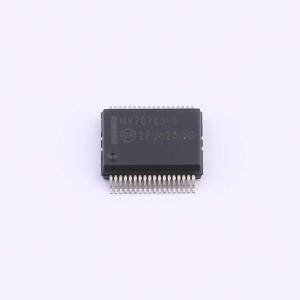

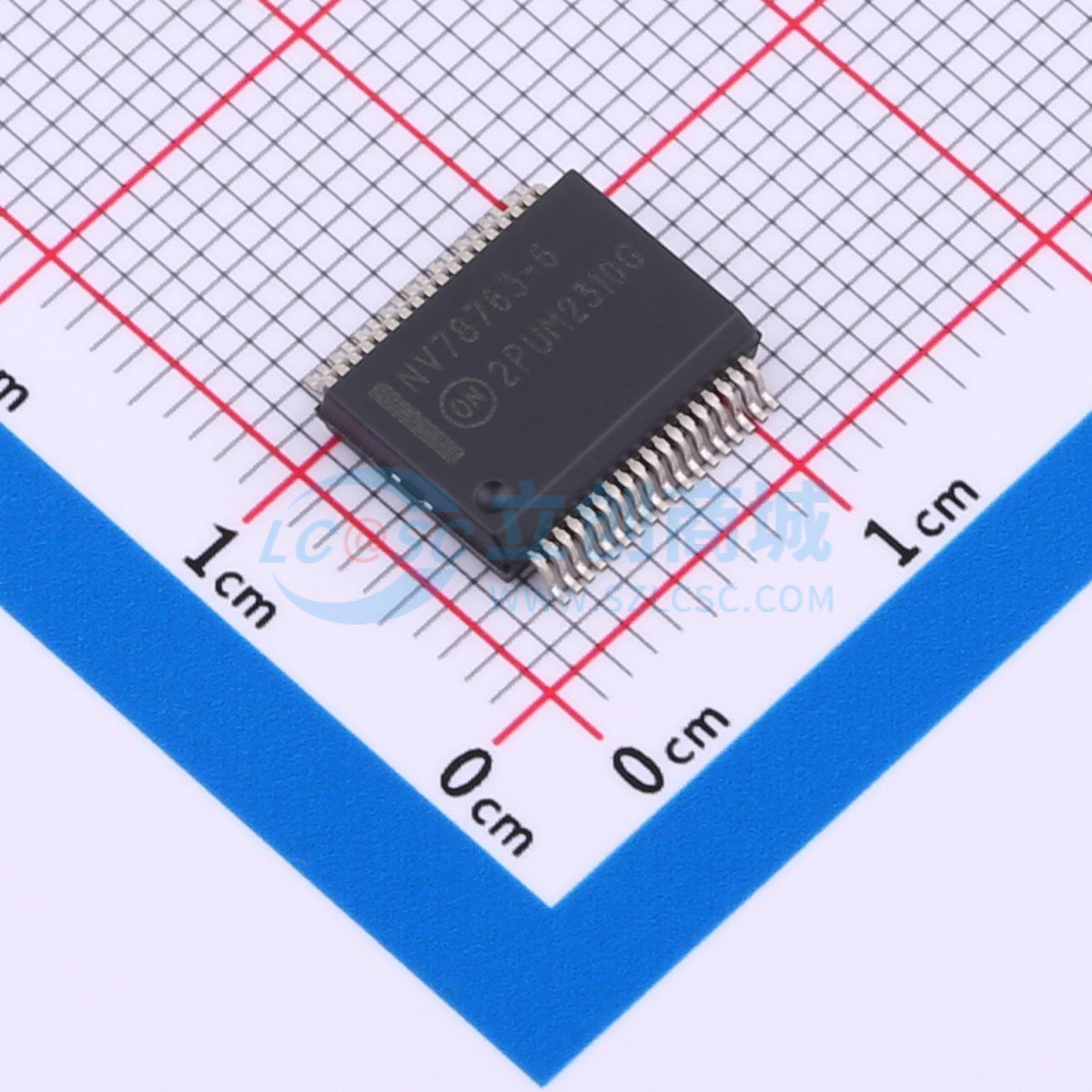

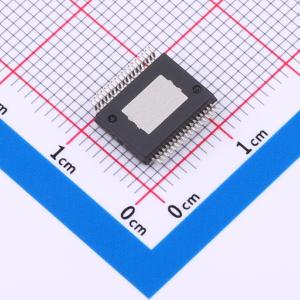

NCV78763DQ6AR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双 LED 驱动器和电力镇流器，用于汽车前照明，1.6 A，第 2 代
品牌名称: onsemi(安森美)
商品型号: NCV78763DQ6AR2G
商品编号: C604011
商品封装: SSOP-36-EP-300mil
包装方式: 编带
商品毛重: 0.586克(g)

商品参数

	属性	参数值
	调光	PWM
	特性	过流保护(OCP)；过温保护(OTP)；过压保护(OVP)；短路保护(SCP)
	拓扑结构	降压
	工作温度	-45℃~+155℃
	开关管(内置/外置)	内置

商品概述

NCV78763是一款单芯片高效智能功率镇流器和双通道LED驱动器，专为汽车前照灯应用设计，如远光灯、近光灯、日间行车灯(DRL)、转向指示灯、雾灯、静态转向灯等。NCV78763特别适合大电流LED，并通过两个内部独立的降压开关通道输出，提供了一个完整的解决方案来驱动两串高达60V的LED，所需外部元件最少。对于每个单独的LED通道，可以根据应用需求定制输出电流和电压。该设备提供了车载前照灯的片上诊断功能，简化了微控制器的安全监控。该设备集成了一个电流模式升压控制器，实现了一个具有有限BOM的独特输入电流滤波器。

当一个模块需要超过两个LED通道时，可以组合使用两个、三个或更多NCV78763设备，并且可以使升压电路以多相模式运行。这有助于进一步优化升压电路的滤波效果，并允许中高功率LED系统进行成本效益的尺寸设计。

由于具备SPI可编程性，单一硬件设置可以支持多种系统配置，从而实现灵活的平台解决方案方法。

商品特性

单芯片升压-降压解决方案
支持高达60V的两串LED
每个输出高达1.6A DC的大电流能力
高整体系统效率
最少的外部组件
带有低电池电流纹波的主动输入滤波器
集成开关模式降压电流调节器
集成升压电流模式控制器
可编程输入电流限制
通过LED的平均电流调节
高工作频率以减小电感尺寸
宽频率范围内的集成PWM调光
用于LED切换和调光的低EMC辐射
用于动态控制系统参数的SPI接口
有关NV78763-9设备的新特性，请进一步查阅文档
这些是无铅设备

应用领域

前照明远光和近光
日间行车灯(DRL)
位置灯或停车灯
转向指示灯
雾灯和静态弯道灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4V~40V
	开关频率	210kHz~1MHz
	通道数	2
	输出电流	1.6A
