NCV7748D2R2G

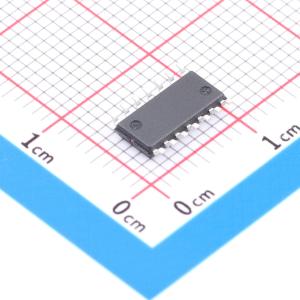

NCV7748是一款汽车用八通道低侧驱动器，每通道驱动能力高达0.75 A。输出控制通过LIN总线实现，其优化的LIN命令集在保持符合SAE J2602 LIN规范的同时，还具备高度灵活性。 所有输出驱动器均实现了过流检测。选定的低侧驱动器（OUT4、OUT8）可额外报告开路负载（或接地短路）和单个过热情况的故障信息，允许连接到模块外部的线束。 NCV7748采用SOIC14封装。

• 输出驱动器
  • 八通道低侧驱动器
    • OUT4和OUT8：0.75 A，导通电阻RDSon典型值0.8 Ω，最大值1.6 Ω
    • OUT1 - 3和OUT5 - 7：0.6 A，导通电阻RDSon典型值1.5 Ω，最大值3.0 Ω
  • 睡眠模式下静态电流低
  • 故障报告
  • 全局过热检测与关断
  • 上电复位和欠压检测
• LIN总线接口
  • 集成符合SAE J2602/LIN2.x标准的LIN物理层
  • 集成状态机，用于处理符合SAE J2602标准的LIN协议和LIN消息解码
  • 虚拟LIN节点概念，使用一个LIN节点地址和最多四个从设备可驱动多达32个继电器
  • 设备节点地址（NAD）可通过外部电阻选择
  • LIN总线对电源和地的短路保护
  • 自动比特率同步
  • NCV前缀适用于汽车及其他有独特场地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
  • 这些器件为无铅、无卤/无溴化阻燃剂（BFR）产品，符合RoHS标准

• 电源分配盒（PDB）；电源分配中心（PDC）
• 车身接线盒（BJB）；发动机接线盒（EJB）
• 后部接线盒（RJB）；车身电气中心（BEC）
• 内部电气中心（IEC）；后部电气中心（REC）
• 发动机舱电气中心（UEC）；接线盒（JB）
