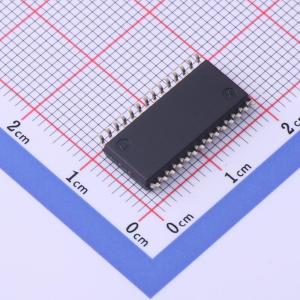

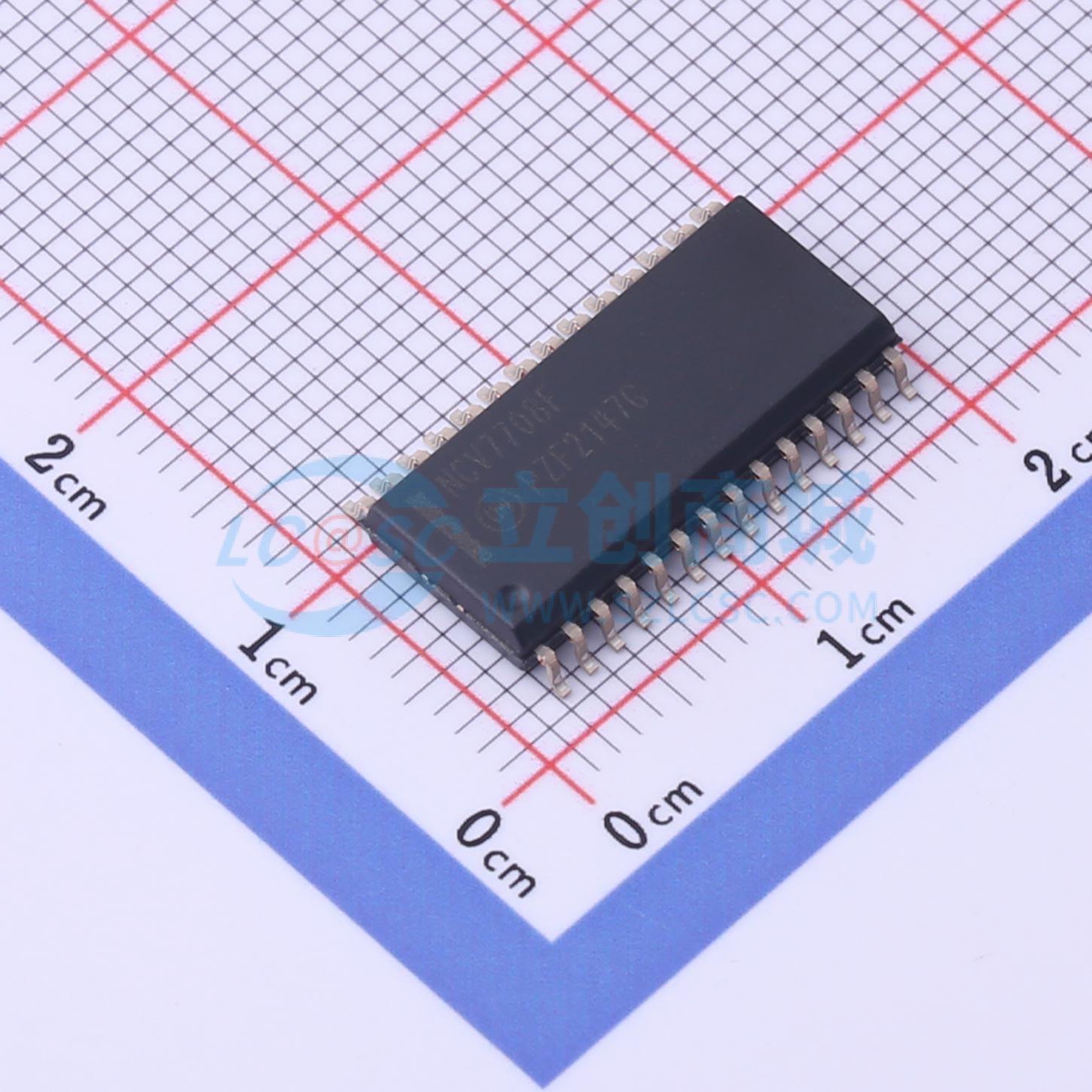

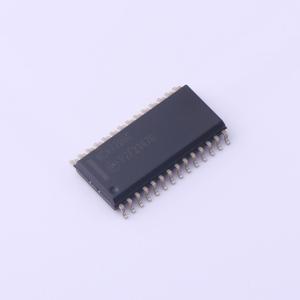

NCV7708FDWR2G
双路十六进制驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV7708F 是一款全保护型六路半桥驱动器，特别适用于汽车和工业运动控制应用。六个高压侧和低压侧驱动器可自由配置，也可单独控制。因此可实现高压侧、低压侧和 H 桥控制。H 桥控制提供正向、逆向、制动和高阻抗状态。驱动器通过标准 SPI 接口进行控制。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV7708FDWR2G
- 商品编号
- C603999
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 0.895克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | 500mA | |
| 工作电压 | 3.15V~5.25V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
NCV7708F是一款全保护型六路半桥驱动器，专为汽车和工业运动控制应用而设计。六个低端和高端驱动器可自由配置，且能单独控制，支持高端、低端和H桥控制。H桥控制可实现正转、反转、制动和高阻抗状态。驱动器通过标准SPI接口进行控制。
商品特性
- 超低静态电流睡眠模式
- 六个独立的高端驱动器和六个独立的低端驱动器
- 集成续流保护（低端和高端）
- 内置上下钳位二极管
- 可配置为H桥驱动器
- 导通电阻RDS(on)=0.6 Ω（典型值）
- 5 MHz SPI控制
- SPI有效帧检测
- 兼容5 V和3.3 V系统
- 过压锁定
- 欠压锁定
- 故障报告
- 电流限制
- 过温保护
- SOIC - 28封装内部熔断引脚
- SSOP - 24 NB EPAD封装
- 这些器件为无铅器件
应用领域
- 汽车领域
- 工业领域
- 直流电机管理
