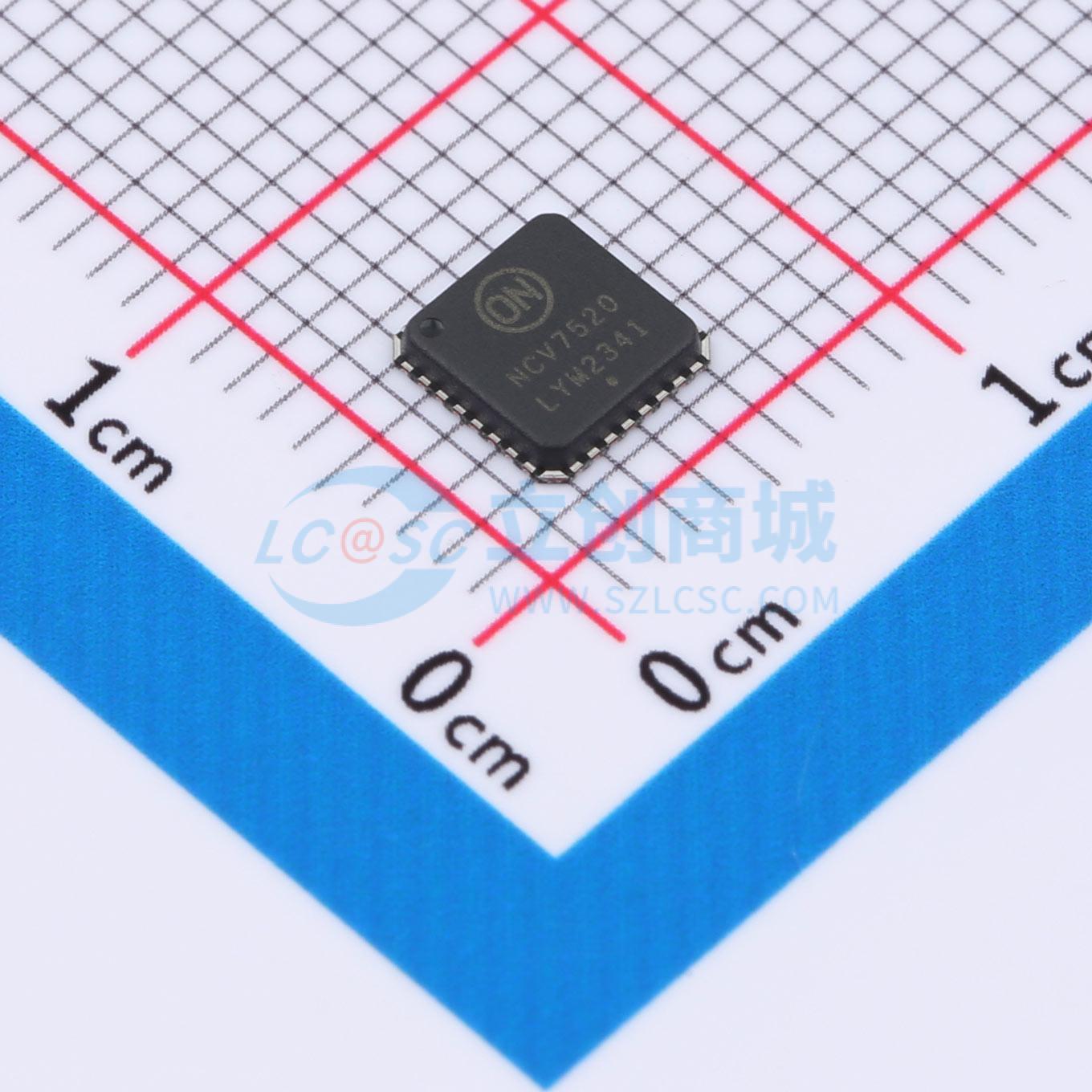

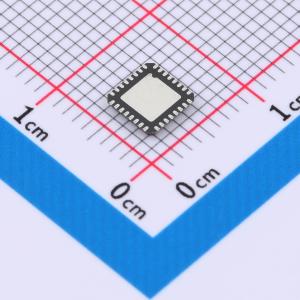

NCV7520MWTXG

描述: NCV7520 可编程六沟道低压侧 MOSFET 预驱动器是一个 FLEXMOS 汽车级产品系列，用于驱动逻辑电平 MOSFET。该产品可通过串行 SPI 和并行输入组合控制。该器件提供可兼容 3.3 V/5 V 的输入，串行输出驱动器可基于 3.3 V 或 5 V 供电。重置输入可实现外部重新初始化，启用输入则允许同时禁用所有输出和诊断。每个沟道独立监控其外部 MOSFET 的漏压，看是否存在故障情况。短路负载故障检测阈值可使用外部编程参考电压和分立内部比值组合进行完全可编程。这些比值可通过 SPI 选择，允许对于每个沟道设置不同的检测阈值。每个沟道的故障恢复允许可编程，可选择进行锁存关断或自动重试。每个沟道的状态信息为故障类型编码的 3 位，通过 SPI 通信提供。FLEXMOS 系列产品通过选择外部 MOSFET 提供了应用可伸缩性。
品牌名称: onsemi(安森美)
商品型号: NCV7520MWTXG
商品编号: C603995
商品封装: QFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.64克(g)

商品参数

商品概述

NCV7520可编程六通道低侧MOSFET预驱动器是用于驱动逻辑电平MOSFET的FLEXMOS汽车级产品系列之一。该产品可通过串行SPI和并行输入组合进行控制。该器件提供3.3 V/5 V兼容输入，串行输出驱动器可由3.3 V或5 V供电。内部上电复位可实现受控上电。复位输入允许外部重新初始化，使能输入可同时禁用所有输出和诊断功能。每个通道独立监测其外部MOSFET的漏极电压，以检测故障情况。使用外部编程的参考电压和离散内部比率值的组合，可对短路负载故障检测阈值进行完全编程。比率值可通过SPI选择，允许为每个通道设置不同的检测阈值。每个通道的故障恢复操作是可编程的，可选择锁断或自动重试。每个通道的状态信息按故障类型进行3位编码，可通过SPI通信获取。 FLEXMOS产品系列通过选择外部MOSFET提供应用可扩展性。

商品特性

带奇偶校验和帧错误检测的16位SPI
3.3 V/5 V兼容的并行和串行控制输入
3.3 V/5 V兼容的串行输出驱动器
复位和使能输入
开漏故障标志
带唯一故障类型数据的优先编码诊断
- 导通状态：负载短路，驱动器锁断
- 关断状态：接地短路，负载开路
- 导通和关断状态脉冲模式诊断
比例式诊断参考和电流
可编程功能
- 短路负载故障检测阈值
- 故障恢复模式
- 消隐定时器
可焊侧翼无铅封装
适用于商用车
具有NCV前缀，适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这是一款无铅器件

数据手册PDF

放大查看下载PDF

交货周期

订货125-127个工作日

购买数量

(5000个/圆盘，最小起订量 5000 个)

个

起订量：5000 个5000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	6
	灌电流(IOL)	-

	属性	参数值
	工作电压	4.75V~5.25V
	上升时间(tr)	277ns
	下降时间(tf)	277ns
	工作温度	-40℃~+125℃
