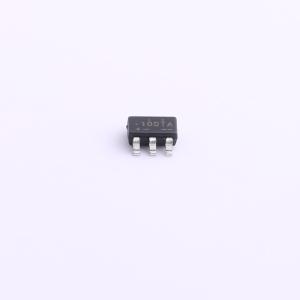

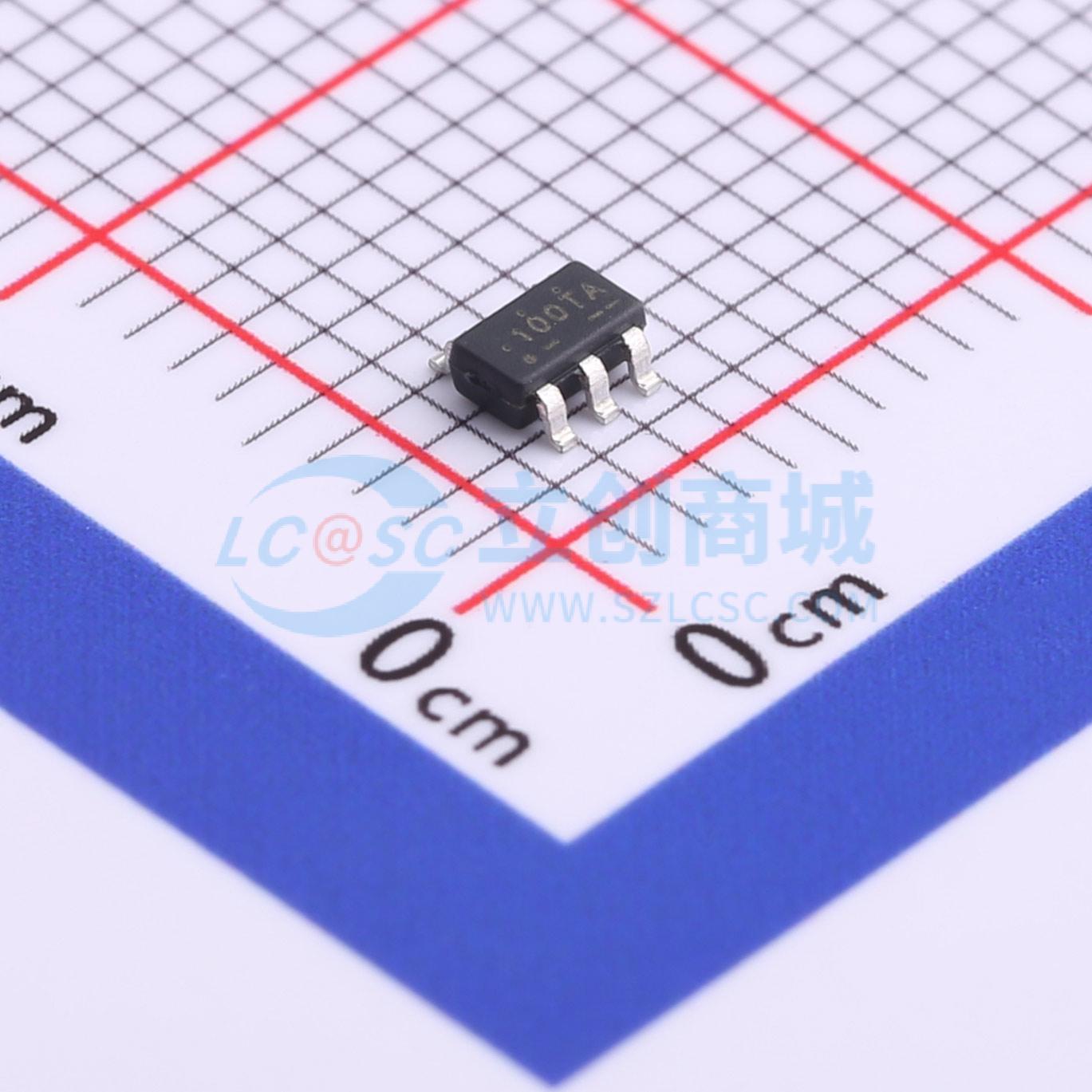

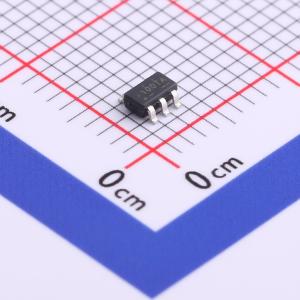

FAN3100TSX
单通道2A高速低边栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN3100 2 A 门极驱动器以较短的开关间隔提供高峰值电流脉冲，用于在低侧开关应用中驱动 N 沟道增强模式 MOSFET。该驱动器提供 TTL (FAN3100T) 或 CMOS (FAN3100C) 输入阈值。内部电路将输出保持在低电平，直到电源电压处于运行范围内，从而提供欠压锁定功能。FAN3100 提供快速 MOSFET 开关性能，有助于最大程度提高高频功率转换器设计中的能效。FAN3100 驱动器集成了用于最终输出级的 MillerDrive 结构。此双极 MOSFET 组合在 MOSFET 打开/关闭过程的米勒平坦区阶段提供高峰值电流，可最大程度降低开关损耗，同时可提供轨对轨电压摆幅和逆向电流功能。FAN3100 还提供双输入，可配置为在非反向或反向模式下运行，可实施启用功能。如果一个或两个输入均保持未联接，内部电阻则会偏置输入，以便输出拉低将功率 MOSFET 保持为关断状态。FAN3100 采用无引线成品 2x2mm 6 引线成型无引线封装 (MLP)，可实现最小尺寸，且具有绝佳热性能，也可采用行业标准的 5 引脚 SOT23。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN3100TSX
- 商品编号
- C603194
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 3A | |
| 拉电流(IOH) | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~18V | |
| 上升时间(tr) | 13ns | |
| 下降时间(tf) | 9ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
FAN3100 2A 栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用驱动中的一个 N 沟道增强 MOSFET。此驱动器可以提供 TTL (FAN3100T)或 CMOS (FAN3100C) 输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围，从而提供欠压锁定功能。FAN3100 提供快速 MOSFET 开关性能，可在高频功率转换器设计中最大限度地提高效率。 FAN3100 驱动器内置用于最终输出级的 MillerDrive™ 架构。这一双极性 MOSFET 组合可在 MOSFET 开/关过程的 Miller 电场级期间提供高峰值电流，以最大限度地减少开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3100 还提供可被配置的双通道输入，用于在同相或反相模式下工作，且允许实施一个使能功能。如果一个或两个输入端均未连接，则内部电阻会偏置输入端，以便将输出端拉至低电平，以保持功率 MOSFET 关断。 FAN3100 采用无引线饰面 2×2 mm 6 引线塑封无铅封装(MLP)，以最小的尺寸提供出色的热性能，或采用工业标准 5 引脚 SOT23 封装。
商品特性
- 3 A 峰值灌电流/源电流，VDD = 12 V
- 4.5 到 18 V 工作范围
- 2.5 A 灌电流/1.8 A 源电流，VOUT = 6 V
- 双通道逻辑输入允许通过使能功能配置为同相或反相
- 无输入时内部电阻关闭驱动器
- 1 nF 负载时，典型上升时间为 13 ns，典型下降时间为 9 ns
- 可选择 TTL 或 CMOS 输入阈值
- MillerDrive™ 技术
- 通过输入下降或上升，典型传播延迟时间低于 20 ns
- 6 引脚 2×2 mm MLP 或 5 引脚 SOT23 封装
- 额定环境温度为 -40°C 到 125°C
应用领域
- 开关电源
- 高效 MOSFET 开关
- 同步整流电路
- DC-DC 转换器
- 电机控制
