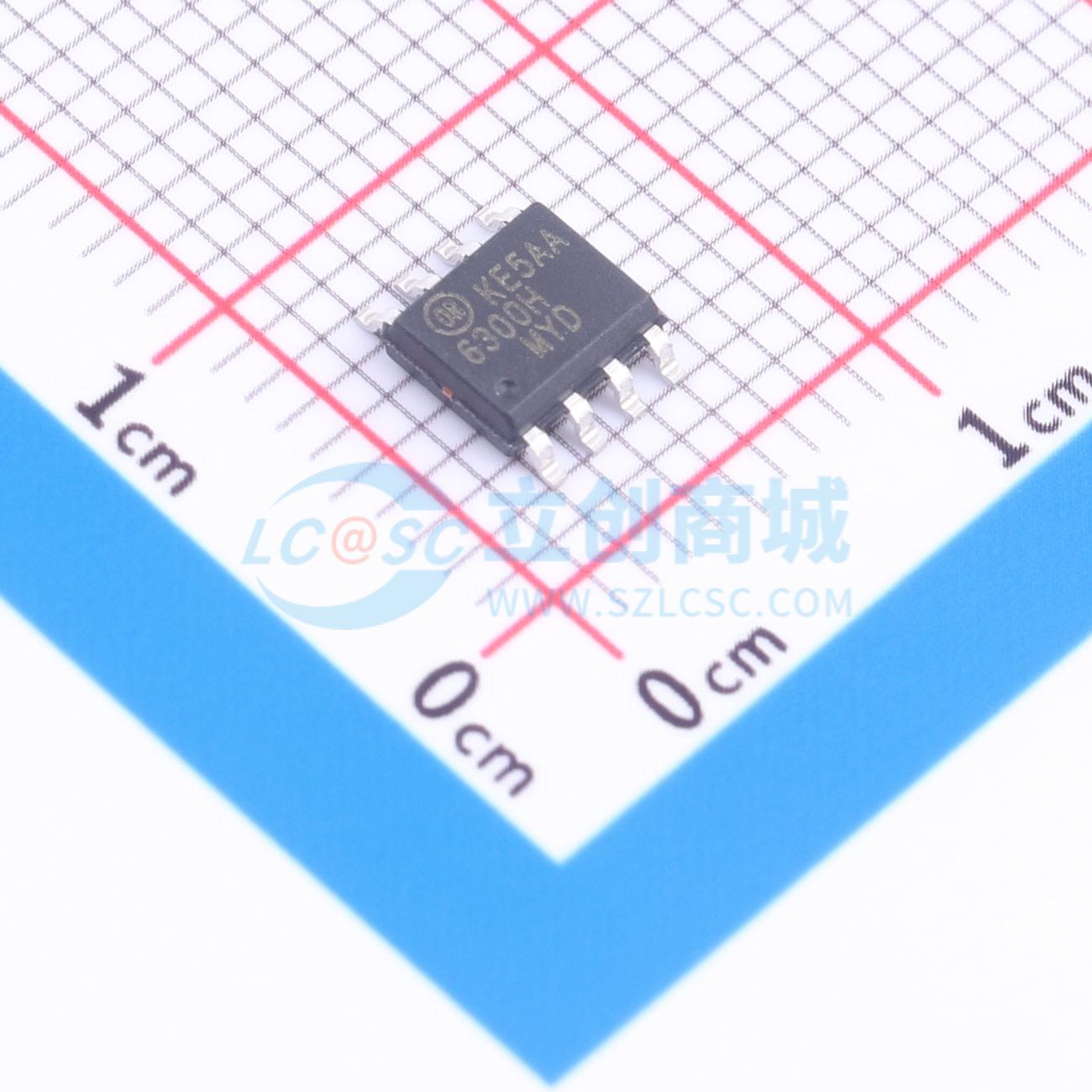

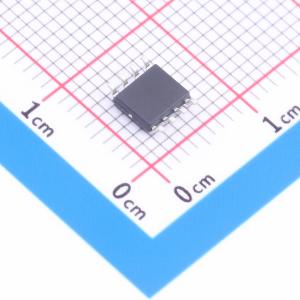

FAN6300HMY

描述: 高度集成的 FAN6300A/H 系列 PWM 控制器提供了若干功能，可增强反激转换器的性能。FAN6300A 应用于最大运行频率低于 100kHz 的准谐振反激转换器。FAN6300H 适用于高频率运行（最高 190kHz）。内置高电压启动电路可以提供更多的启动电流，以缩短控制器的启动时间。一旦 VDD 电压超过开启阈值电压，高电压启动功能则立即禁用，以降低功耗。内部谷电压检测器确保电源系统在较宽范围的线路电压内和任何负载条件下实现准谐振运行，降低开关损耗，最大程度降低功率 MOSFET 漏极上的开关电压。为了最大程度减小待机功耗和轻负载能效，专属的绿色模式功能提供了关断期间调制，可降低开关频率、执行扩展谷电压开关，将开关电压保持在最低水平。运行频率由最短 tOFF 时间限制，在 FAN6300A 中为 38?s 至 8?s，在 FAN6300H 中为 13?s 至 3?s，因此 FAN6300H 可在比 FAN6300A 更高的开关频率下运行。FAN6300A/H 控制器还提供许多保护功能。即使发生短路，逐脉冲电流限制也可确保达到固定峰值电流限制水平。一旦在反馈环路中发生了开路故障，内部保护电路则会立即禁用 PWM 输出。只要 VDD 降至关断阈值电压以下时，控制器还会禁用 PWM 输出。门极输出箝位电压为 18V，用于保护功率 MOS 免受高门极-源极电压条件的影响。最短 tOFF 时间限值会防止系统频率过高。如果 DET 引脚触发 OVP，则触发内部 OTP，电源系统进入锁存模式，直到去除交流电源。FAN6300A/H 控制器采用 8 引脚小外形封装 (SOP)。
品牌名称: onsemi(安森美)
商品型号: FAN6300HMY
商品编号: C604975
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

高度集成的 FAN6300A/H PWM 控制器提供了一些可提高反激式转换器性能的特性。FL6300A 应用于最大工作频率低于 100 kHz 的准谐振反激式转换器。FAN6300H 适合高频率操作（高达 190 kHz）。内置的 HV 启动电路可以提供更大的启动电流，以减少控制器的启动时间。当 VDD 电压超过导通阈值电压，HV 启动功能就会立即禁用以降低功耗。内部谷底电压检测器确保功率系统在较宽的线路电压范围和任何负载条件下都以准谐振状态运行，并减少开关损耗以最大限度地降低功率 MOSFET 漏极上的开关电压。为最大限度地降低待机功耗和提高轻载效率，该器件采用了专有的绿色模式功能，提供关断时间调制以减小开关频率，并扩大谷底电压切换范围，以最大限度地降低开关电压。工作频率由最小 toff 时间限制，对于 FAN6300A 为 38 µs 至 8 µs，对于 FAN6300H 为 13 µs 至 3 µs，因此 FAN6300H 与 FAN6300A 相比能在更高的开关频率下运行。 FAN6300A/H 控制器还具备多种保护功能。其逐脉冲电流限制功能确保系统具有固定的峰值电流限度，即使发生短路亦然。一旦反馈环路中出现开路故障，内部保护电路便会立即终止 PWM 输出。此外，只要 VDD 降低到关断阈值电压以下，该控制器也会终止 PWM 输出。栅极输出被钳制在 18 V 以保护功率 MOSFET 在栅极 - 源极出现高压时不被损坏。而最小 tOFF 时间限制能防止系统频率过高。如果 DET 引脚触发 OVP 条件，或者内部 OTP 被触发，功率系统将进入闩锁模式，直到 AC 电源断开为止。 FAN6300A/H 控制器采用 8 引脚小尺寸封装 (SOP) 列直插式封装。

商品特性

高压启动
准谐振工作模式
逐周期限流
峰值电流模式控制
前沿消隐（LEB）
内部最小 tOFF
内部软启动 5 ms
过功率补偿
栅极输出最大电压
自恢复过流保护（FB 引脚）
自恢复开环保护（FB 引脚）
VDD 引脚及输出电压（DET 引脚）OVP 已闭锁
FAN6300A 低频率运行（低于 100 kHz）
FAN6300H 高频率运行（高达 190 kHz）

应用领域

AC/DC NB 适配器开架式 SMPS

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(2500个/圆盘，最小起订量 5000 个)

个

起订量：5000 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	8V~25V

	属性	参数值
	拓扑结构	反激式
	工作温度	-40℃~+105℃@(TA)
