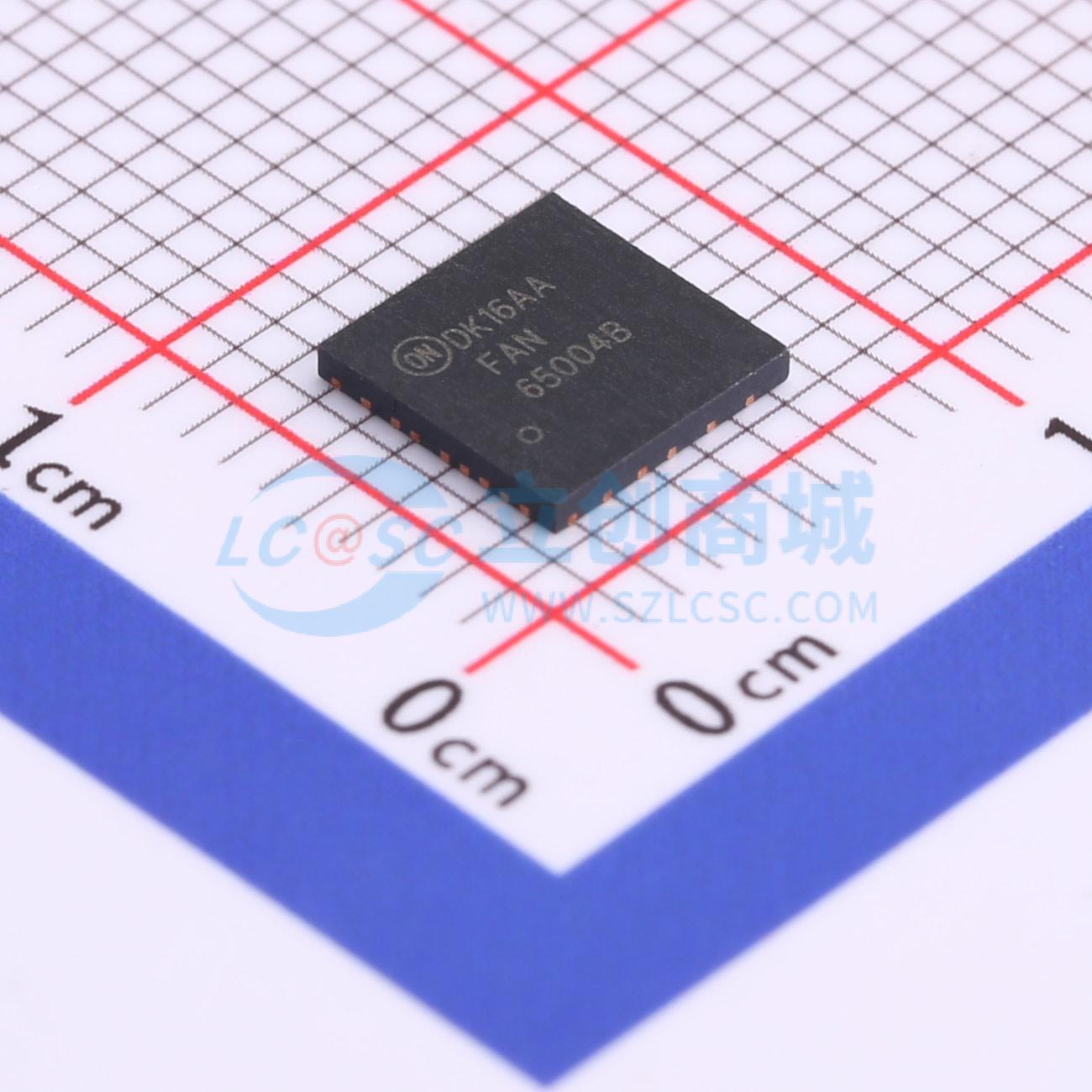

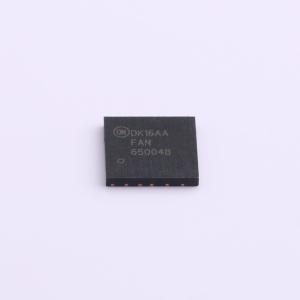

温馨提醒：图片仅供参考，商品以实物为准
FAN65004B
高效同步降压调节器，65V输入，6A输出
- 描述
- FAN65004B 是一款高效同步降压调节器,具有集成的高侧和低侧功率MOSFET。该设备支持4.5V至65V的输入电压范围,最大连续输出电流为6A。FAN65004B 包含一个0.67%精度的参考电压,以实现精确的调节。开关频率可在100kHz至1MHz之间编程设置。为了提高轻负载条件下的效率,设备可以设置为断续导通模式并采用脉冲跳过操作。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN65004B
- 商品编号
- C604976
- 商品封装
- PQFN-35(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~65V | |
| 输出电压 | 5V | |
| 输出电流 | 6A | |
| 开关频率 | 100kHz~1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.2mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
FAN65004B是一款宽输入电压（VIN）的高效同步降压稳压器，集成了高端和低端功率MOSFET。该器件采用固定频率电压模式PWM控制器，支持4.5 V至65 V的宽电压范围，可处理高达6 A的连续电流。 FAN65004B包含一个精度为0.67%的参考电压，以实现精确调节。开关频率可在100 kHz至1 MHz之间进行编程。为提高轻载条件下的效率，该器件可设置为具有脉冲跳跃操作的不连续导通模式。 FAN65004B具有双LDO，以最大限度地降低功率损耗，并集成了电流检测电路，可提供逐周期电流限制。这款单相降压稳压器具备完整的保护功能，包括过流保护、热关断、欠压锁定、过压保护、欠压保护和短路保护。 FAN65004B采用高性能PowerTrench MOSFET，可减少开关应用中的振铃现象。FAN65004B将控制器、驱动器和功率MOSFET集成到一个热增强型、紧凑的6 x 6 mm PQFN封装中。通过集成设计，整个DC/DC转换器从控制器、驱动器到MOSFET开关性能都得到了优化，提供了高功率密度解决方案。
商品特性
- 宽输入电压范围：4.5 V至65 V
- 连续输出电流：6 A
- 带输入电压前馈的固定频率电压模式PWM控制
- 精度为0.67%的0.6 V参考电压
- 可调开关频率：100 kHz至1 MHz
- 用于单电源操作并降低功率损耗的双LDO
- 轻载时可选CCM PWM模式或PFM模式
- 宽工作范围的外部补偿
- 可调软启动和预偏置启动
- 带可调输入电压欠压锁定（UVLO）的使能功能
- 电源正常指示
- 过流保护、热关断、过压保护、欠压保护和短路保护
- 高性能薄型6 mm x 6 mm PQFN封装
- 该器件无铅且符合RoHS标准
应用领域
- 高压负载点（POL）模块
- 电信：基站电源
- 网络：计算、电池管理系统、USB - PD
- 工业设备：自动化、电动工具、老虎机
