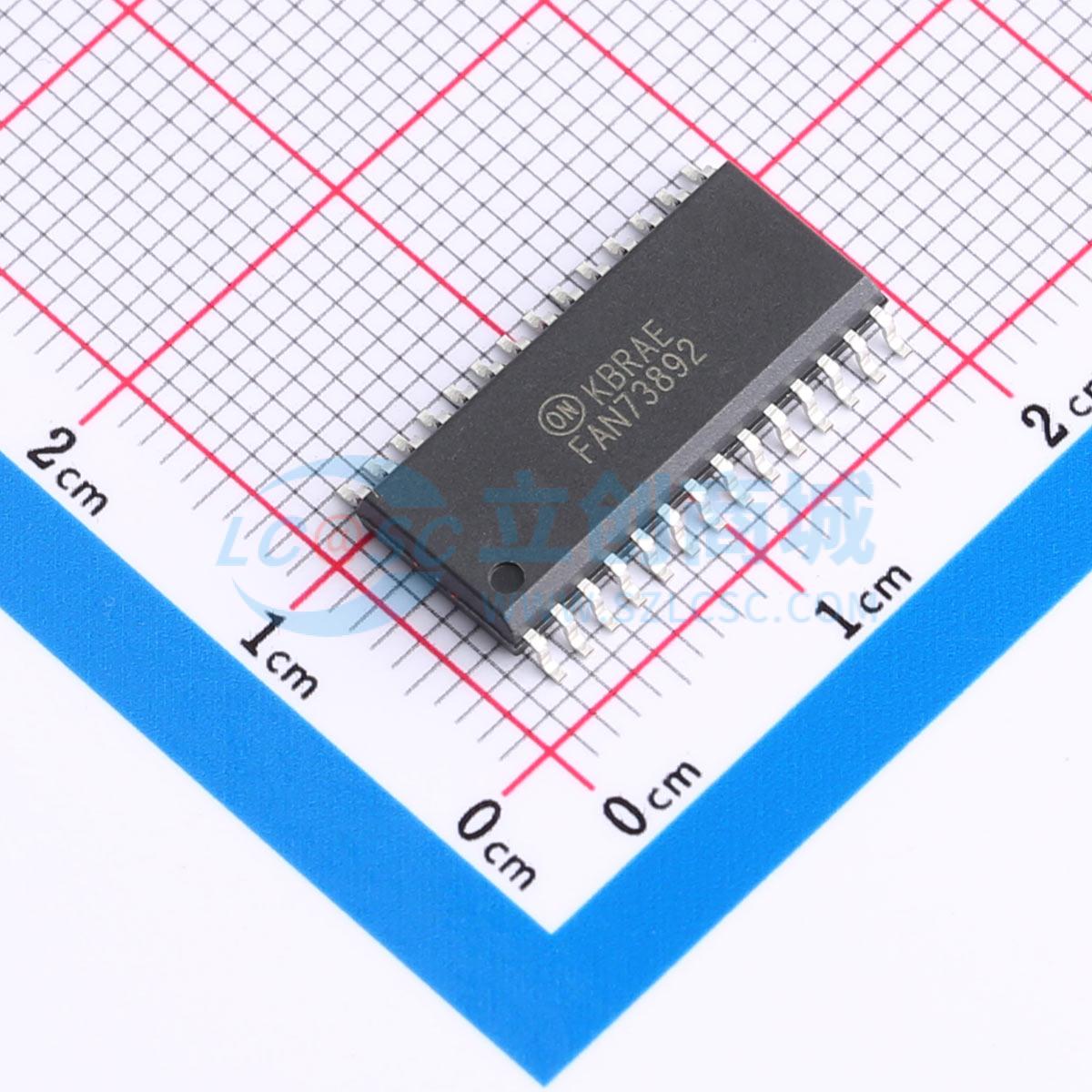

FAN73892MX
三相半桥栅极驱动集成电路
- 描述
- FAN73892是一款单片式三相半桥栅极驱动IC，专为高压、高速驱动最高工作电压达 +600 V的MOSFET和IGBT而设计。仙童（Fairchild）的高压工艺和共模噪声消除技术可确保高端驱动器在高dv/dt噪声环境下稳定运行。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN73892MX
- 商品编号
- C604979
- 商品封装
- SOIC-28-300mil
- 包装方式
- 编带
- 商品毛重
- 1.27克(g)
- 立创商城设计参考
- 栅极驱动-(3)桥式驱动多路/三相及以上
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | IGBT；MOSFET | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 650mA | |
| 拉电流(IOH) | 350mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 10ns | |
| 传播延迟 tpLH | 500ns | |
| 传播延迟 tpHL | 500ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 200uA |
商品概述
FAN73892是一款单片式三相半桥栅极驱动IC，专为高压、高速驱动最高工作电压达+600 V的MOSFET和IGBT而设计。 仙童半导体的高压工艺和共模噪声消除技术可确保高端驱动器在高dv/dt噪声环境下稳定运行。 先进的电平转换电路允许高端栅极驱动器在VBS = 15 V时，最高可在Vs = -9.8 V（典型值）下工作。 保护功能包括欠压锁定和具有自动故障清除功能的逆变器过流跳闸。可通过外部电流检测电阻实现终止所有六路输出的过流保护。提供漏极开路故障信号，以指示发生过流或欠压关断。当VDD和VBS低于阈值电压时，欠压锁定（UVLO）电路可防止器件误动作。 输出驱动器的典型源电流和灌电流分别为350 mA和650 mA，适用于电机驱动系统中的三相半桥应用。
商品特性
- 自举操作浮动通道，最高可达+600 V
- 所有通道典型源/灌电流驱动能力为350 mA/650 mA
- 在VDD = VBS = 15 V时，允许的负向Vs摆幅扩展至 -9.8 V，以实现信号传输
- 输出与输入信号反相
- 过流关断可关闭所有六路驱动器
- 所有通道的传播延迟匹配
- 兼容3.3 V和5.0 V输入逻辑
- 可调节故障清除时间
- 内置先进的输入滤波器
- 内置直通保护逻辑
- 内置软关断功能
- 共模dv/dt噪声消除电路
- 所有通道均内置欠压锁定（UVLO）功能
应用领域
- 三相电机逆变器驱动器：空调、洗衣机、冰箱、洗碗机
- 工业逆变器：缝纫机、电动工具
- 通用三相逆变器
