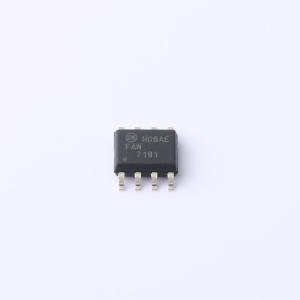

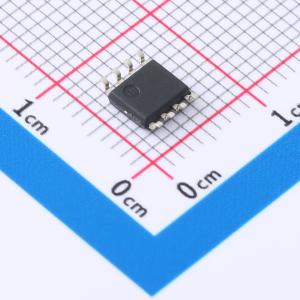

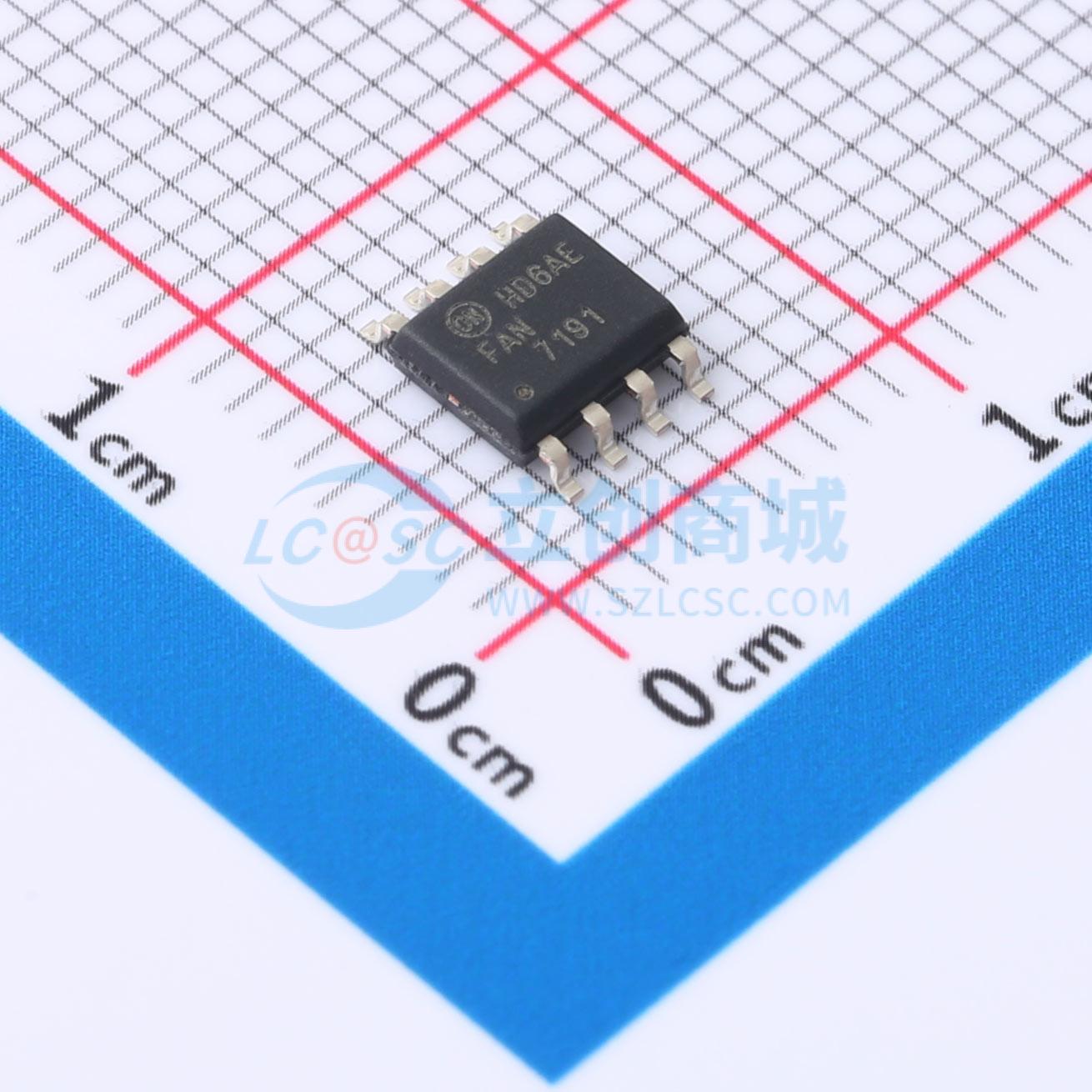

FAN7191MX-F085

SMT扩展库PCB免费打样

描述: FAN7191_F085 是一款单片高压和低压侧门极驱动集成电路，可以驱动最高在 +600V 下运行的 MOSFET 和 IGBT。它具有缓冲输出级，所有 NMOS 晶体管都针对高脉冲驱动能力和最小交叉导通而设计。安森美半导体的高电压工艺和共模干扰抑制技术提供了高压侧驱动器在高 dv/dt 干扰情况下的稳定运行。先进的电平转换电路针对 VBS=15 V 提供了最高 VS=-9.8 V（典型值）的高压侧门极驱动器运行。当 VDD 和 VBS 低于指定的阈值电压时，UVLO 电路将防止故障运行。高电流和低输出电压降低特性使得此器件适用于控制直喷驱动器，以及很多汽车 DC-DC 转换器和电机控制应用。
品牌名称: onsemi(安森美)
商品型号: FAN7191MX-F085
商品编号: C604977
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.1214克(g)

商品参数

商品概述

FAN7191 / FAD7191 是一款单片式高端和低端栅极驱动 IC，可驱动工作电压高达 +600 V 的高速 MOSFET 和 IGBT。它具有一个由全 NMOS 晶体管构成的缓冲输出级，专为实现高脉冲驱动能力和最小交叉导通而设计。安森美半导体的高压工艺和共模噪声消除技术可确保高端驱动器在高 dV/dt 噪声环境下稳定运行。先进的电平转换电路允许高端栅极驱动器在 VBS = 15 V 时，VS 低至 -9.8 V（典型值）仍能正常工作。欠压锁定 (UVLO) 电路可防止当 VDD 和 VBS 低于指定阈值电压时出现故障。高电流和低输出电压降特性使该器件适用于控制直喷执行器，以及许多汽车 DC - DC 转换器和电机控制应用。

商品特性

用于自举操作的浮动通道，最高可达 +600 V
4.5 A 源电流和 4.5 A 灌电流驱动能力
共模 dV/dt 噪声消除电路
两路通道均内置欠压锁定功能
两路通道的传播延迟匹配
兼容 3.3 V 和 5 V 输入逻辑
输出与输入同相
使能引脚（仅适用于 14 - SOP 封装）
14 - SOP 封装，信号地和功率地分开，增强抗噪能力
14 - SOP 封装，增加爬电距离，适用于高压应用
汽车应用，符合 AEC 标准且具备 PPAP 能力
这些器件无铅且符合 RoHS 标准

应用领域

电动和混合动力电动汽车
48 V 轻度混合动力汽车
汽车高压 DC - DC 转换器
电机控制（风扇、泵、压缩机）
先进的燃油喷射系统
起动机/交流发电机
电动助力转向
MOSFET 和 IGBT 驱动应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	4.5A
	拉电流(IOH)	4.5A
	工作电压	10V~22V

	属性	参数值
	上升时间(tr)	25ns
	下降时间(tf)	25ns
	传播延迟 tpLH	140ns
	传播延迟 tpHL	140ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
