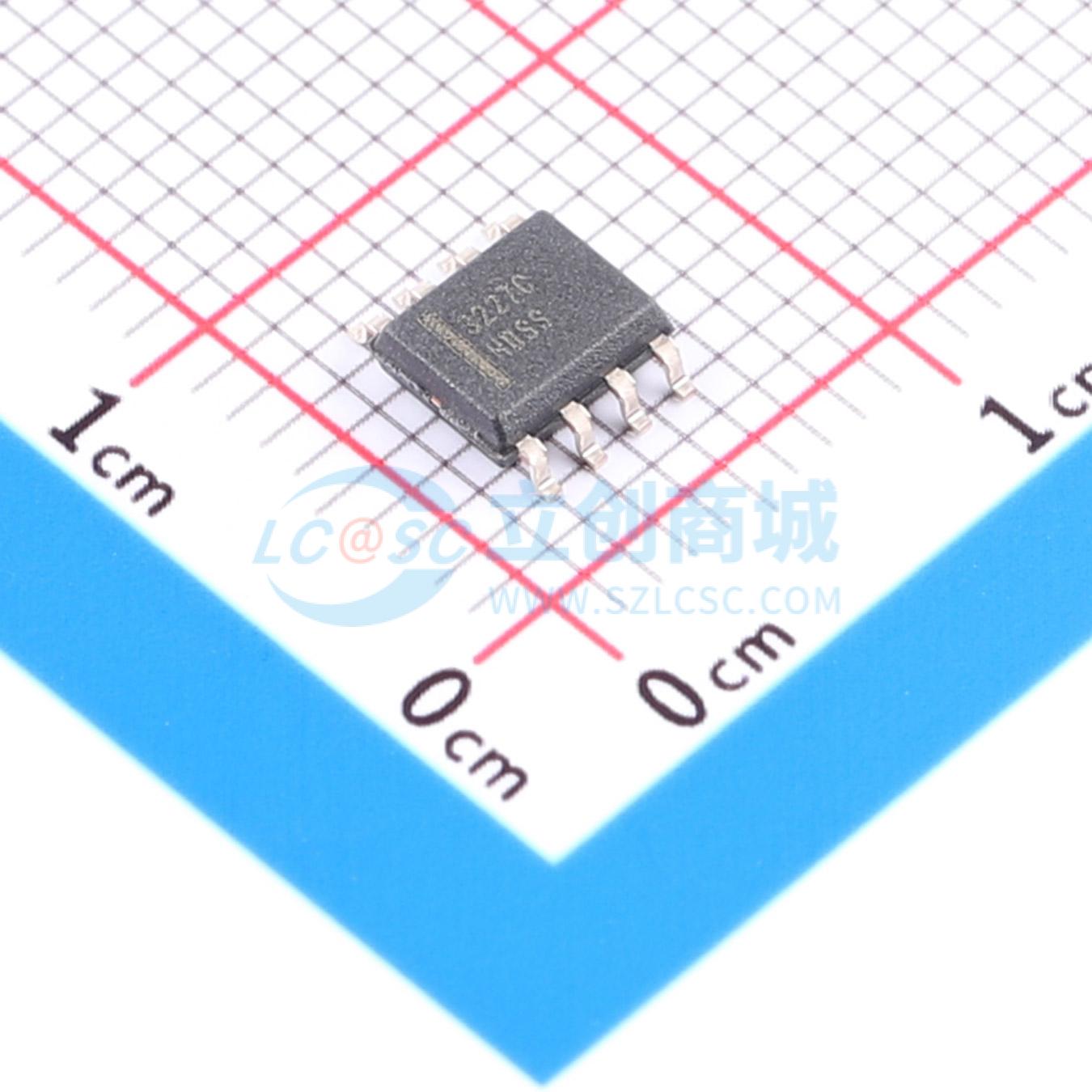

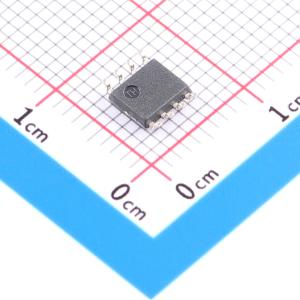

温馨提醒：图片仅供参考，商品以实物为准

FAN3227CMX

描述: FAN3226-29 系列双 2A 门极驱动器以较短的开关间隔提供高峰值电流脉冲，用于在低侧开关应用中驱动 N 沟道增强模式 MOSFET。该驱动器提供 TTL 或 CMOS 输入阈值。内部电路将输出保持在低电平，直到电源电压处于运行范围内，从而提供欠压锁定功能。另外，这些驱动器具有匹配的 A 和 B 沟道之间内部传播延迟，适用于需要严格计时双门极驱动器的应用，如同步整流器。这可以实现两个驱动器的并联联接，使得驱动一个 MOSFET 的电流能力能够有效加倍。 FAN322X 驱动器集成了用于最终输出级的 MillerDrive 结构。此双极-MOSFET 组合在 MOSFET 导通/关断过程的米勒平坦区阶段提供高电流，可最大程度降低开关损耗，同时可提供轨对轨电压摆幅和逆向电流能力。 FAN3226 提供两个反相驱动器，FAN3227 提供两个非反相驱动器。每个器件都具有双独立启用引脚，如果未联接则默认为导通状态。在 FAN3228 和 FAN3229 中，每个沟道都具有极性相反的两个输入，可使用第二个输入配置为带有可选启用功能的非反相或反相。如果一个或两个输入均保持未联接，内部电阻则会偏置输入，以便输出拉低将功率 MOSFET 保持为关断状态。
品牌名称: onsemi(安森美)
商品型号: FAN3227CMX
商品编号: C603200
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.215克(g)

商品参数

商品概述

FAN3226-29系列双通道2A栅极驱动器设计为通过在短开关间隔内提供高峰值电流脉冲，驱动低边开关应用中的N沟道增强MOSFET。驱动器可提供TTL或CMOS输入阈值。内部电路可使输出保持低电平状态，直到电源电压进入工作范围，从而提供欠压闭锁功能。此外，此类驱动器在A和B通道之间提供了匹配的内部传播延迟，适用于要求具有严格计时的双门驱动应用，如同步整流器。这样可并联两个驱动器，从而有效地使驱动单MOSFET的电流能力增加一倍。 FAN322X驱动器内置用于最终输出级的MillerDrive架构。这一双极MOSFET组合可在MOSFET开/关过程的米勒平台效应电场级期间提供高电流，以最大限度地减少开关损耗，同时提供轨到轨电压摆幅和反向电流能力。 FAN3226配有两个反相驱动器，而FAN3227配有两个同相驱动器。每个器件都具有双独立使能引脚，而且如果未连接的话，默认为“开启”。在FAN3228和FAN3229中，各通道具有极性相反的双通道输入，允许通过使用第二输入的可选使能功能配置为同相或反相。如果一个或两个输入端均未连接，则内部电阻会偏置输入端，以便将输出端拉至低电平，以保持功率MOSFET关断。

商品特性

业界标准引脚排列
4.5V到18V工作电压范围
3A峰值灌电流/源电流，需VDD = 12V
2.4A灌电流/1.6A源电流，需VOUT = 6V
可选择TTL或CMOS输入阈值
双独立驱动器的四个版本：
- 双通道反相 + 使能 (FAN3226)
- 双通道同相 + 使能 (FAN3227)
- 双输入，具有两种引脚输出配置：
  - 兼容FAN3225x(FAN3228)
  - 兼容TPS2814D (FAN3229)
无输入时内部电阻关闭驱动器
MillerDrive技术
1nF负载时具有12ns/9ns (典型值)的上升/下降时间
20ns典型传输延迟，1ns内匹配到另一通道
并联使用通道可使电流能力增加一倍
8引脚3x3毫米MLP或8引脚SOIC封装
额定环境温度为 -40°C到 +125°C

应用领域

开关电源
高效MOSFET开关
同步整流电路DC-DC转换器
电机控制
服务器

数据手册PDF

放大查看下载PDF

交货周期

订货89-91个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	3A

	属性	参数值
	拉电流(IOH)	3A
	工作电压	4.5V~18V
	上升时间(tr)	12ns
	下降时间(tf)	9ns
	工作温度	-40℃~+125℃
