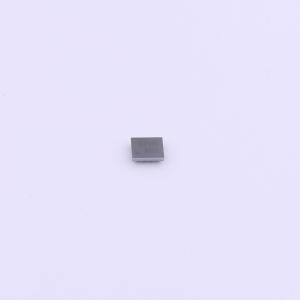

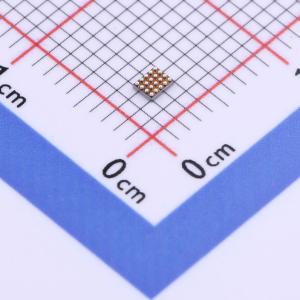

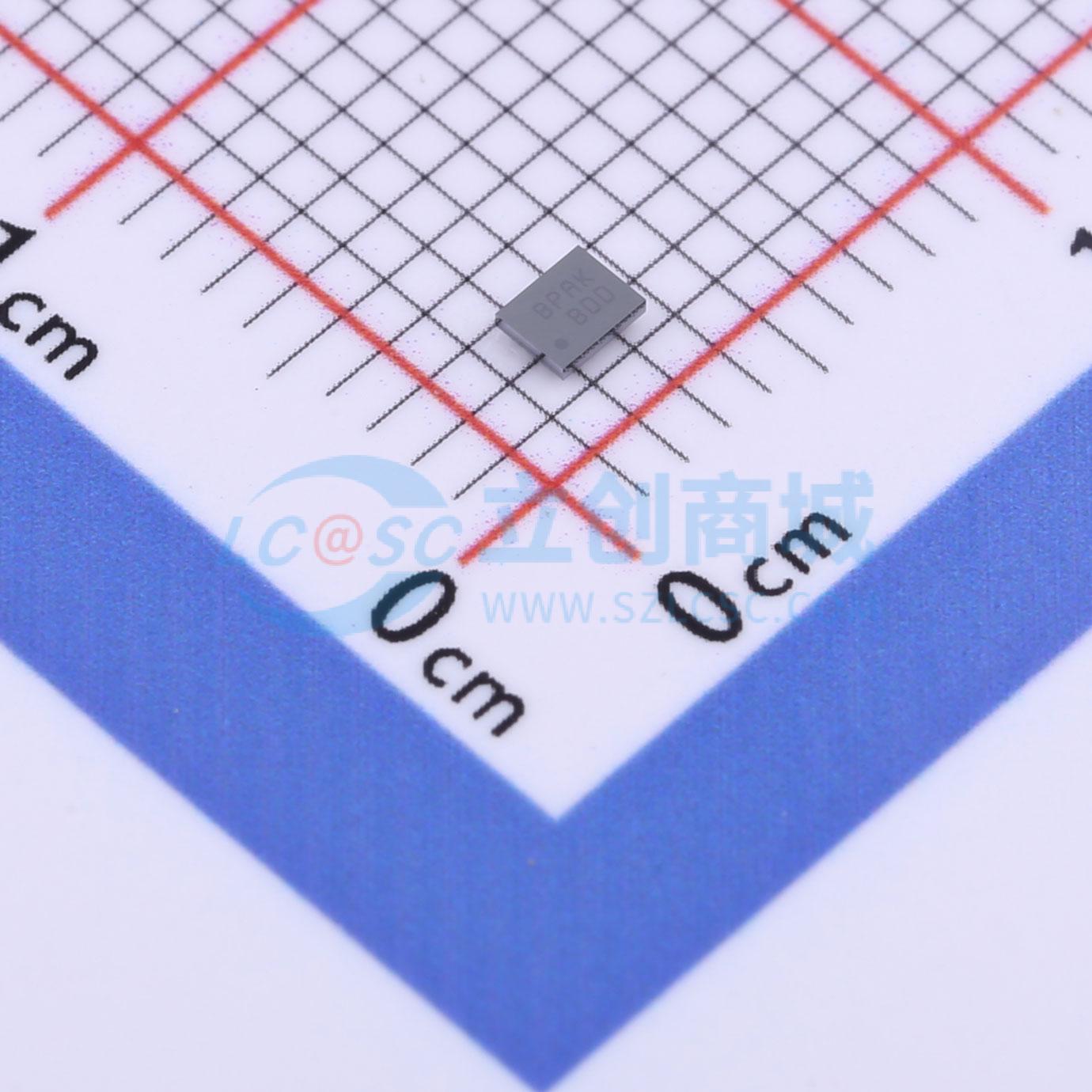

FAN53555UC04X
2.4MHz固定频率降压式开关调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN53555是一款降压式开关调节器,可从2.5V至5.5V的输入电压电源提供数字化可编程输出。该调节器采用具有同步整流功能的专用架构,能够在负载电流低至10mA时保持高于80%的极高效率。该稳压器在2.4MHz的标称固定频率下操作,可将外部的输出电感值降至330nH,并将输出电容值降至20uF。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN53555UC04X
- 商品编号
- C603207
- 商品封装
- WLCSP-20(1.6x2)
- 包装方式
- 编带
- 商品毛重
- 0.042克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 603mV~1.411V | |
| 输出电流 | 5A | |
| 开关频率 | 2.4MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 60uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
FAN53555是一款降压式开关调节器，可从2.5V至5.5V的输入电压电源提供数字化可编程输出。输出电压可通过I2C接口进行编程，该接口能够在高达3.4MHz频率下工作。 采用具有同步整流功能的专用架构，FAN53555能够提供效率超过80%的5A电流，并可以在负载电流低至10mA时保持高于80%的极高效率。05选型可以支持高达6.5A的脉冲电流。该稳压器在2.4MHz的标称固定频率下操作，可将外部的输出电感值降至330nH，并将输出电容值降至20uF。在不影响稳定的情况下，可添加额外的输出电容，改善负载瞬变期间的调整率。高达1.2μH的电感可与额外的输出电容一起使用。 在中等负载和轻负载下，通过脉冲频率调制(PFM)，可使该器件在60uA典型静态电流的省电模式下工作。即使在这种低静态电流下，该部件也能够在大负载摆幅期间展示卓越的瞬态响应。在较高的负载下，系统会自动切换到2.4MHz的固定频率控制下进行工作。在关断模式中，电源电流会降至1μA以下，以便降低功耗。在需要恒定频率时可禁用PFM模式。FAN53555的可用规格为20焊点，1.6×2毫米，WLCSP。
商品特性
- 固定频率运行：2.4MHz
- 同级最佳的负载瞬态响应
- 连续输出电流能力：5A
- 脉冲电流能力：6.5A(05选型)
- 2.5V至5.5V的输入电压范围
- 数字可编程输出电压：
- 00/01/03/05/08/18选型：0.6 - 1.23V(10mV步幅)
- 04/042/09选型：0.603 - 1.411V(12.826mV步幅)
- 23选型：0.60 - 1.3875V（12.5mV步幅)
- 24选型：0.603 - 1.420V（12.967mV步幅)
- 13选型：0.8 - 1.43V（10mV步幅)
- 可编程电压转换压摆率
- 传输速率高达3.4Mbps的I²C兼容接口
- 用于轻载的高效率PFM模式
- PFM模式下的静态电流：60μA(典型值)
- 内部软启动
- 输入欠压锁定(UVLO)
- 热关断和过载保护
- 20焊球，晶圆级芯片封装(WLCSP)
应用领域
- 应用、图形和DSP处理器 - Arm、Krait "MOMAP"、NovaThor "M、ARMADA
- 硬盘驱动器
- 平板电脑、网本、超级移动电脑
- 智能手机
- 游戏设备
