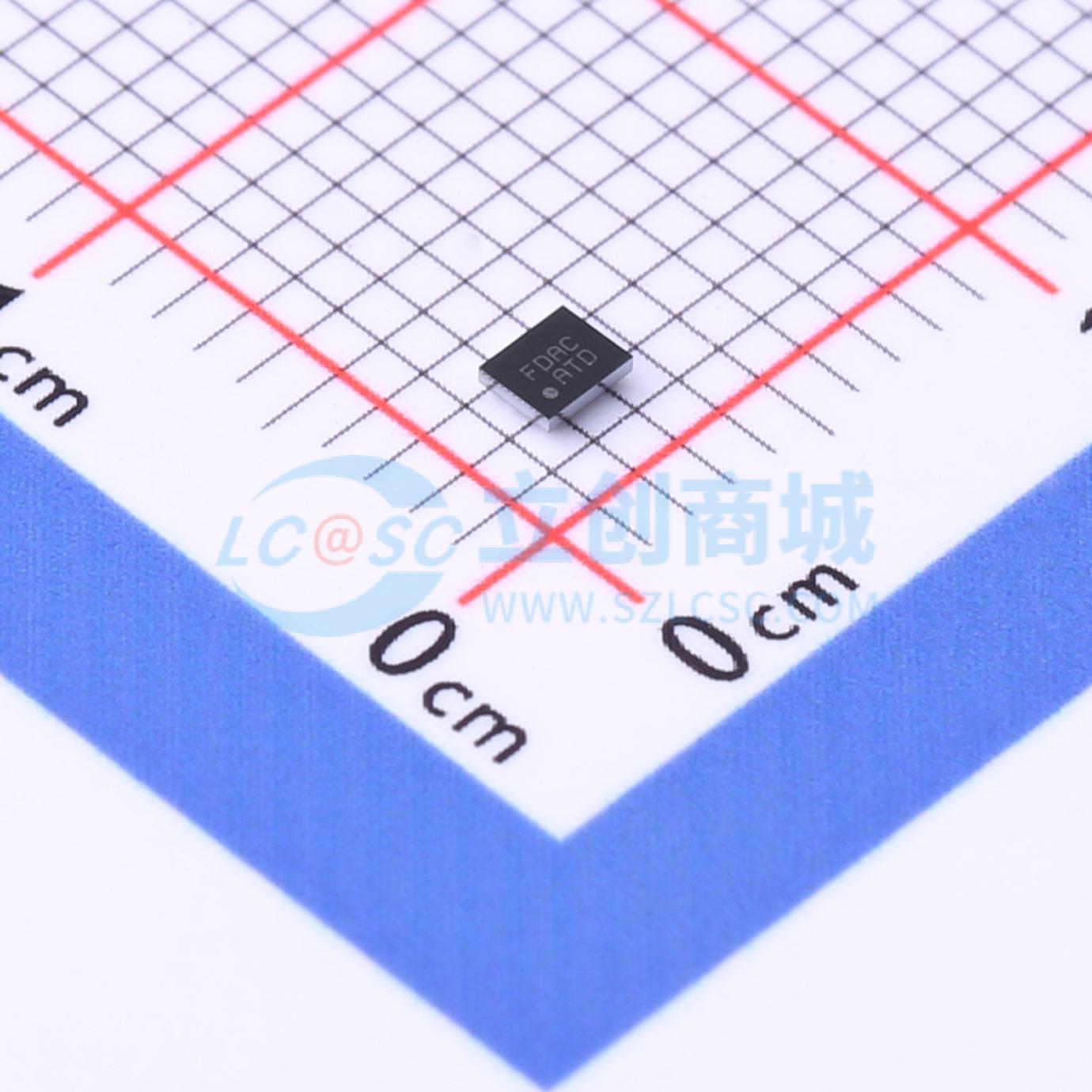

温馨提醒：图片仅供参考，商品以实物为准
FAN49100AUC330X
2.5 A，1.8 MHz升降压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- FAN49100是一款高效率的升降压开关模式调节器,接受高于或低于调节输出电压的输入电压。使用全桥架构和同步整流,FAN49100能够提供高达2.5 A的输出电流,同时将输出电压调节到3.3 V。该器件在轻载和中等负载下使用脉冲频率调制（PFM）模式,在重载或强制PWM模式下使用固定频率PWM控制。FAN49100还具有低静态电流、自动模式切换和多种保护功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- FAN49100AUC330X
- 商品编号
- C603202
- 商品封装
- WLCSP-20(1.6x2)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 2A | |
| 开关频率 | 1.8MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压-升压式 | |
| 静态电流(Iq) | 24uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
FAN49100是一款高效的升降压开关模式稳压器，可接受高于或低于稳压输出电压的输入电压。采用带同步整流的全桥架构，FAN49100在3.6V输入时能够提供高达2.5A的电流，同时将输出稳压在3.3V。FAN49100在升压和降压模式之间实现无缝转换，减少输出干扰。
在中轻负载下，采用脉冲频率调制（PFM）使器件工作在省电模式以保持高效率。在PFM模式下，该器件在负载阶跃时仍具有出色的瞬态响应。在中重负载或强制PWM模式下，稳压器切换到PWM固定频率控制。在PWM模式下，稳压器以1.8MHz的标称固定频率工作，这有助于减小外部元件值。
FAN49100采用20凸点、1.615mm x 2.015mm、间距0.4mm的WLCSP封装。
商品特性
- 典型PFM静态电流24μA
- 效率高于95%
- 总布局面积 = 11.61mm²
- 输入电压范围：2.5V至5.5V
- PWM模式下1.8MHz固定频率工作
- 自动/无缝升压和降压模式转换，强制PWM和自动PFM/PWM模式选择
- 典型关断电流0.5μA
- 低静态电流直通模式
- 内部软启动和输出放电
- 低纹波和出色的瞬态响应
- 内部设置的自动安全保护（欠压锁定、过温保护、短路保护、过流保护）
- 封装：20凸点、间距0.4mm的WLCSP
应用领域
- 智能手机
- 平板电脑、上网本、超移动PC
- 锂离子电池供电的便携式设备
- 2G/3G/4G功率放大器
- NFC应用
