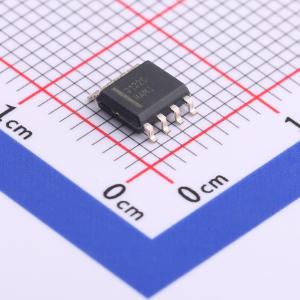

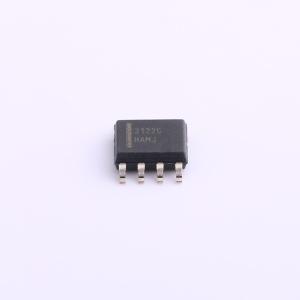

FAN3122CMX

描述: FAN3121 和 FAN3122 MOSFET 驱动器适用于通过提供高峰值电流脉冲，在低侧开关应用中驱动 N 沟道增强型 MOSFET。驱动器提供 TTL (FAN312xT) 或 CMOS (FAN312xC) 输入阈值。内部电路将输出保持在低电平，直到电源电压处于运行范围内，从而提供欠压锁定功能。FAN312x 驱动器在最终输出级结合了 MillerDrive 结构。此双极/MOSFET 组合在 MOSFET 导通/关断过程的米勒平坦区阶段提供最高峰值电流。FAN3121 和 FAN3122 驱动器在引脚 3 (EN) 上执行启用功能，以前在行业标准引脚输出中是不需要的。引脚内部上拉至 VDD，实现有效高电平逻辑，并且可以在标准运行中保持开路。 FAN3121/22 采用 3x3mm 8 引线耐热增强型 MLP 封装或 8 引线 SOIC 封装。
品牌名称: onsemi(安森美)
商品型号: FAN3122CMX
商品编号: C603195
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.205克(g)

商品参数

商品概述

FAN3121和FAN3122 MOSFET驱动器旨在通过提供高峰值电流脉冲，驱动低端开关应用中的N沟道增强型MOSFET。这些驱动器有TTL输入阈值（FAN312xT）或与VDD成比例的CMOS输入阈值（FAN312xC）两种类型可供选择。内部电路提供欠压锁定功能，在电源电压处于工作范围之前，将输出保持在低电平。 FAN312x驱动器在最终输出级采用了MillerDrive™架构。这种双极/ MOSFET组合在MOSFET导通/关断过程的米勒平台阶段提供最高峰值电流。 FAN3121和FAN3122驱动器在引脚3（EN）上实现了使能功能，该引脚在行业标准引脚排列中以前未被使用。该引脚内部上拉至VDD，采用高电平有效逻辑，在标准操作时可悬空。商用的FAN3121/22有3x3 mm 8引脚热增强型MLP封装或带外露焊盘选项的8引脚SOIC封装。

商品特性

带使能输入的行业标准引脚排列
4.5 V至18 V工作范围
VDD = 12 V时，峰值灌电流为11.4 A
VOUT = 6 V时，灌电流为9.7 A/拉电流为7.1 A
反相配置（FAN3121）
同相配置（FAN3122）
无输入时，内部电阻使驱动器关断
典型上升/下降时间为23 ns / 19 ns（10 nF负载）
典型传播延迟时间为18 ns至23 ns
可选TTL或CMOS输入阈值
MillerDrive技术
提供热增强型3x3 mm 8引脚MLP或8引脚SOIC封装（无铅表面处理）
工作温度范围为 -40℃至 +125℃
这些是无铅器件

应用领域

同步整流电路
高效MOSFET开关
开关模式电源
DC - DC转换器
电机控制

数据手册PDF

放大查看下载PDF

交货周期

订货89-91个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	低边
	负载类型	MOSFET
	驱动通道数	1
	灌电流(IOL)	11.4A

	属性	参数值
	拉电流(IOH)	10.6A
	工作电压	4.5V~18V
	上升时间(tr)	23ns
	下降时间(tf)	19ns
	工作温度	-40℃~+125℃
