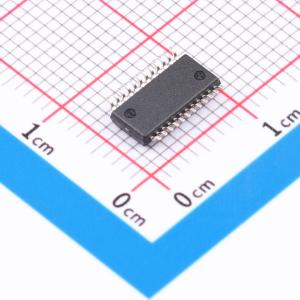

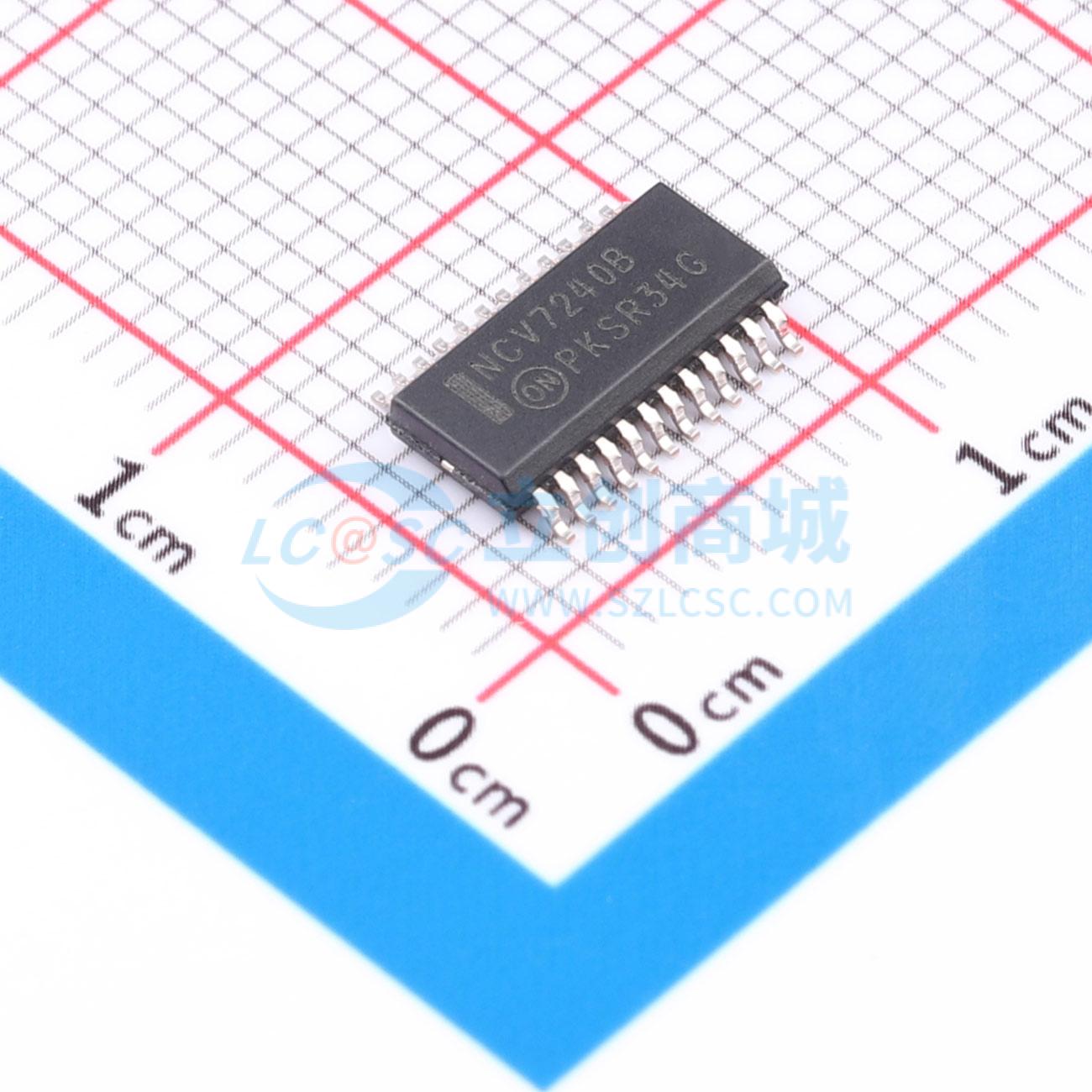

NCV7240BDPR2G

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV7240 是一款汽车八沟道低压侧驱动器，提供高达每沟道 600 mA 的驱动能力。输出控制通过 SPI 端口进行，针对开路负载（或接地短路）、过载和高温条件提供方便的故障报告。另外，输出的并行控制可通过 INx 引脚寻址（成对）。专用的跋行回家模式引脚 (LHI) 启用 OUT1 至 OUT4，而禁用 OUT5 至 OUT8。每个输出驱动器均具有过载电流保护，且包括一个用于电感负载的输出箝位。NCV7240 采用 SSOP24 带保险丝引线封装。
品牌名称: onsemi(安森美)
商品型号: NCV7240BDPR2G
商品编号: C603983
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 0.38克(g)

商品概述

NCV7240是一款汽车用八通道低侧驱动器，每通道驱动能力高达600 mA。输出控制通过SPI端口实现，可方便地报告开路负载（或接地短路）、过载和过热等故障情况。此外，可通过INx引脚（成对）对输出进行并行控制。专用的跛行回家模式引脚（LHI）可使能OUT1 - OUT4，同时禁用OUT5 - OUT8。每个输出驱动器都具备过载电流保护功能，并包含一个用于感性负载的输出钳位电路。 NCV7240采用SSOP - 24熔合引脚封装。

商品特性

8通道
600 mA低侧驱动器，RDS（导通）1.5 Ω（典型值），3 Ω（最大值）
16位SPI控制，帧错误检测（8位），支持菊花链连接
用于PWM操作的并行输入引脚
上电时不激活开路检测（适用于LED应用）
睡眠和待机模式下静态电流低
跛行回家功能
3.3 V和5 V兼容的数字输入电源范围
故障报告、开路负载检测（可选）、过载、过热
上电复位（VDD、VDDA）
SSOP - 24封装（内部熔合引脚）
适用于汽车及其他有独特产地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

汽车车身控制单元
汽车发动机控制单元
继电器驱动
LED驱动
步进电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	继电器/线圈驱动芯片
	通道数	8

	属性	参数值
	导通电阻	3Ω
	工作温度	-40℃~+150℃
