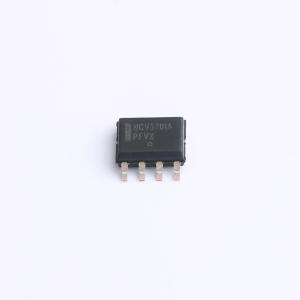

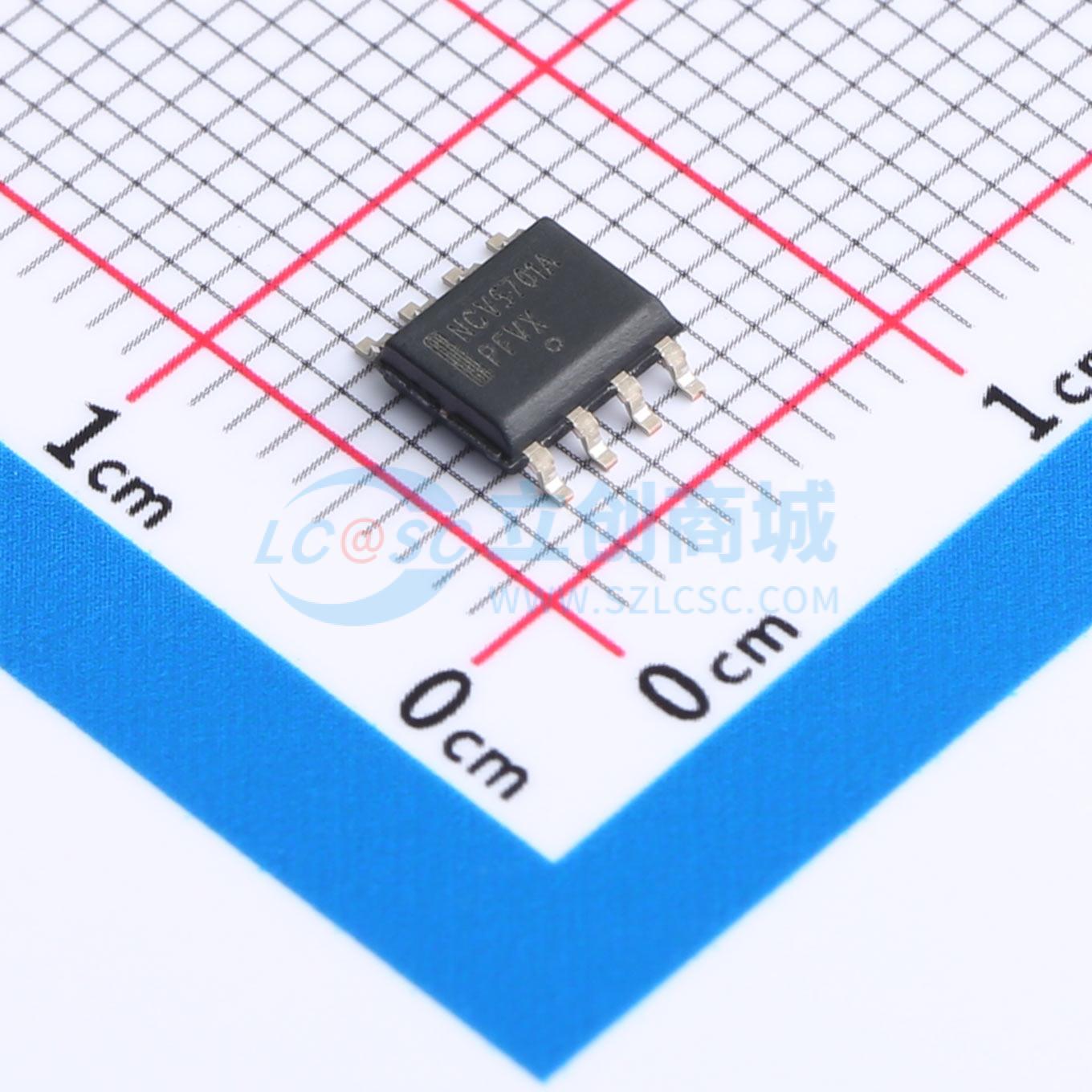

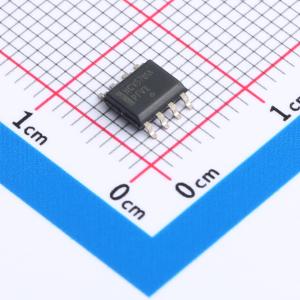

NCV5701ADR2G
NCV5701ADR2G
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCV5701 系列是一套高电流、高性能独立 IGBT 驱动器，适用于包含感应加热、焊接、太阳能逆变器、电机控制和不中断电源的中等到高功率应用。该器件不再使用大量外部组件，提供了一个经济高效的方案。 该器件的保护特性包括有源米勒箝位 (NCV5701A)、准确的 UVLO、 DESAT 保护和有效低电平故障输出。该驱动器还具有准确的 5.0 V 输出（所有版本）和单独的高电平和低电平（VOH 和 VOL）驱动器输出（仅限 NCV5701C），方便系统设计。该驱动器可采用较宽的单极偏置电源（以及 NCV5701B 双极偏置电源）电压范围。所有版本采用 8 引脚 SOIC 封装，经过 AEC-Q100 认证。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV5701ADR2G
- 商品编号
- C603967
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.20848克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | - | |
| 工作电压 | 13.2V~22V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 9.2ns | |
| 下降时间(tf) | 7.9ns | |
| 传播延迟 tpLH | 56ns | |
| 传播延迟 tpHL | 63ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 900uA |
应用领域
- 电机控制
- 不间断电源 (UPS)
- 汽车电源供应器
- 混合动力/电动汽车动力总成
- 混合动力/电动汽车PTC加热器
