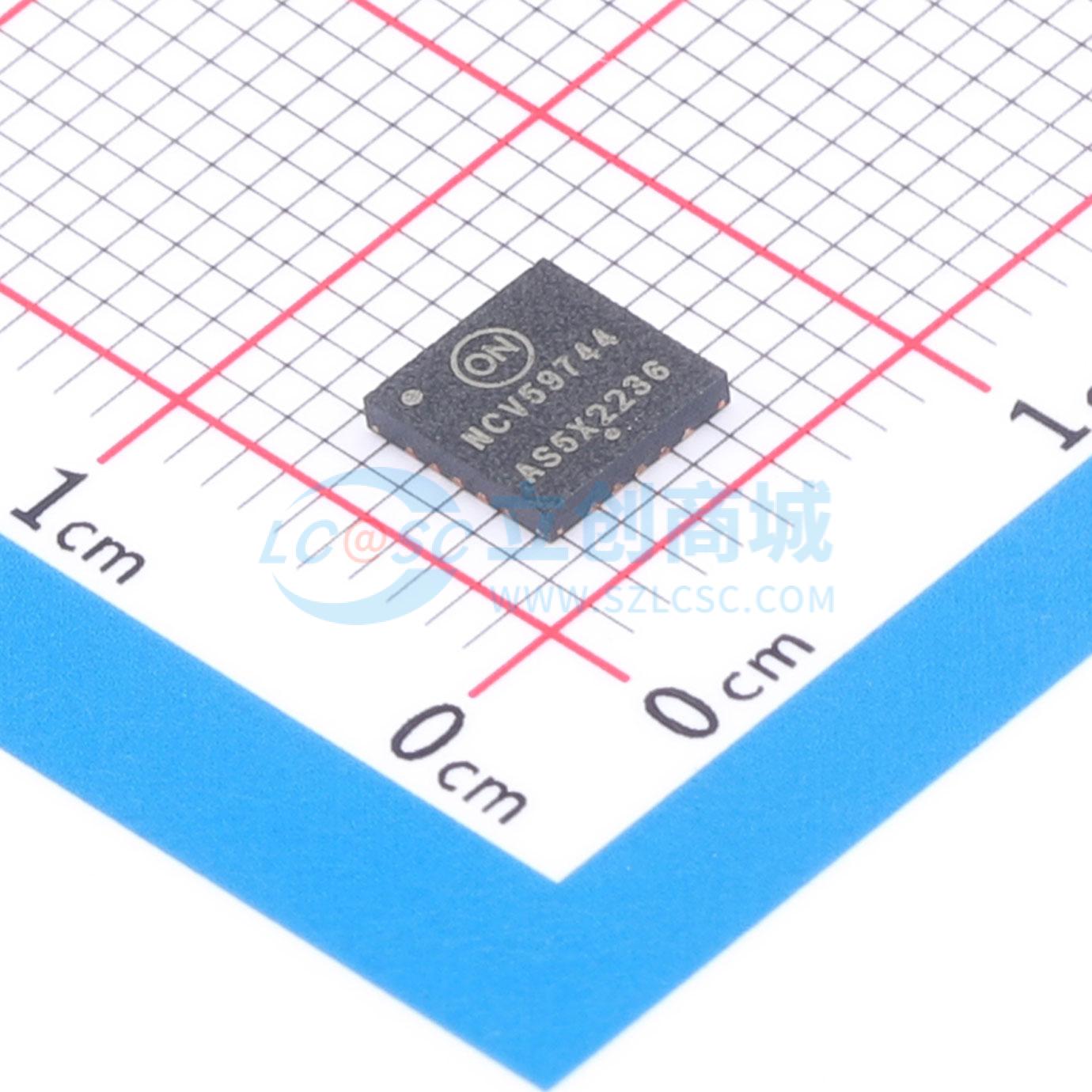

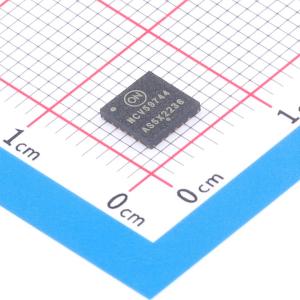

NCV59744MNADJTBG

线性稳压器，偏置轨，极低压差，可编程软启动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV59744 是一款双轨极低压差电压调节器，能够提供超过 3.0 A 的输出电流，在满载电流下，典型压差为 115 mV。
品牌名称: onsemi(安森美)
商品型号: NCV59744MNADJTBG
商品编号: C603974

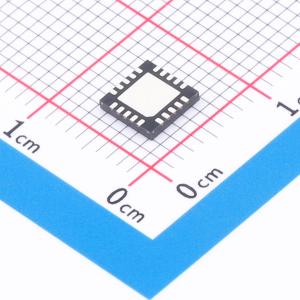

商品封装: QFN-20(5x5)
包装方式: 编带
商品毛重: 0.144746克(g)

商品参数

商品概述

NCV59744是一款双轨极低压差电压调节器，能够提供超过3.0 A的输出电流，在满载电流下典型压差为115 mV。该器件搭配陶瓷电容和其他低ESR输出电容时性能稳定。该系列包含输出电压低至0.8 V的可调输出电压版本。内部保护功能包括内置热关断和输出电流限制保护。具备用户可编程软启动和电源正常指示引脚。NCV59744采用QFN20 - 5x5 - 0.65P封装。

商品特性

输出电流超过3.0 A
全电压和负载范围内典型精度为0.25%
输入电压范围：0.8 V至5.5 V
偏置电压范围：2.2 V至5.5 V
输出电压范围：0.8 V至3.6 V
3 A时压差为115 mV
可编程软启动
开漏电源正常指示输出
出色的瞬态响应
电流限制和热关断保护
适用于汽车及其他有特殊产地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些器件为无铅产品

应用领域

汽车、电信和工业设备负载点稳压
FPGA、DSP和逻辑电源
开关电源后置稳压
有特定启动时间或时序要求的应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	3A
	电源纹波抑制比(PSRR)	80dB@(1kHz)
	压差	195mV@(3A)

	属性	参数值
	静态电流(Iq)	2mA
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
