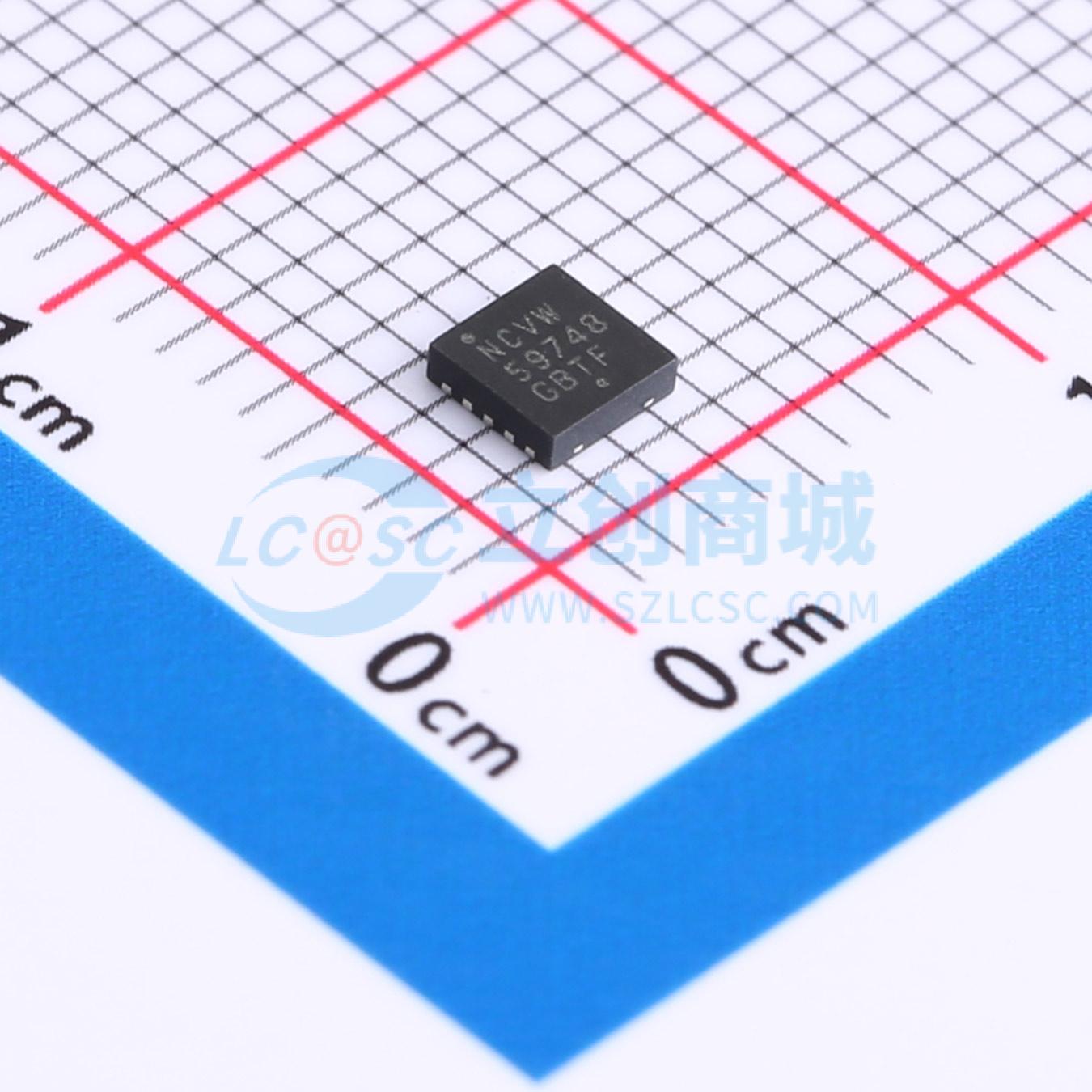

温馨提醒：图片仅供参考，商品以实物为准

NCV59748MWADJTBG

带偏置轨的线性稳压器，1.5 A，极低压差，可编程软启动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双轨极低压降稳压器，能够在满载电流下提供超过1.5A的输出电流，典型压降为60mV。该器件使用陶瓷和任何其他类型的输出电容（≥2.2μF）时都能保持稳定。该系列包含输出电压低至0.8V的可调输出电压版本和0.75V固定电压版本。内部保护功能包括内置热关断和输出限流保护。提供用户可编程软启动和电源正常引脚。采用DFN10 3×3封装，可提供可焊侧翼选项，便于增强光学检测。
品牌名称: onsemi(安森美)
商品型号: NCV59748MWADJTBG
商品编号: C603976
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

商品概述

NCV59748是一款双轨极低压差稳压器，在满载电流下，典型压差为60 mV时，能够提供超过1.5 A的输出电流。该器件搭配陶瓷电容和任何其他类型的≥2.2 μF输出电容时都能保持稳定。该系列包含输出电压低至0.8 V的可调输出电压版本和0.75 V的固定电压版本。内部保护功能包括内置热关断和输出限流保护。提供用户可编程软启动和电源正常引脚。NCV59748采用DFN10 3×3封装，提供可焊侧翼选项，便于增强光学检测。

商品特性

输出电流超过1.5 A
输入电压范围：0.8 V至5.5 V
偏置电压范围：2.7 V至5.5 V
输出电压范围：0.8 V至3.6 V（可调），0.75 V（固定电压）
压差：1.5 A时为60 mV
可编程软启动
开漏电源正常输出
快速瞬态响应
搭配任何类型的≥2.2 μF输出电容时都能保持稳定
限流和热关断保护
适用于汽车及其他需要独特产地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
这些是无铅器件

应用领域

汽车、消费和工业设备负载点稳压
FPGA、DSP和逻辑电源
开关电源后置稳压

数据手册PDF

放大查看下载PDF

优惠活动

8.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	800mV~3.6V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	75dB@(1kHz)
	压差	1.6V@(1.5A)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
