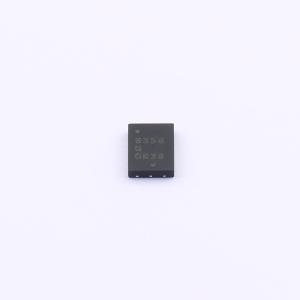

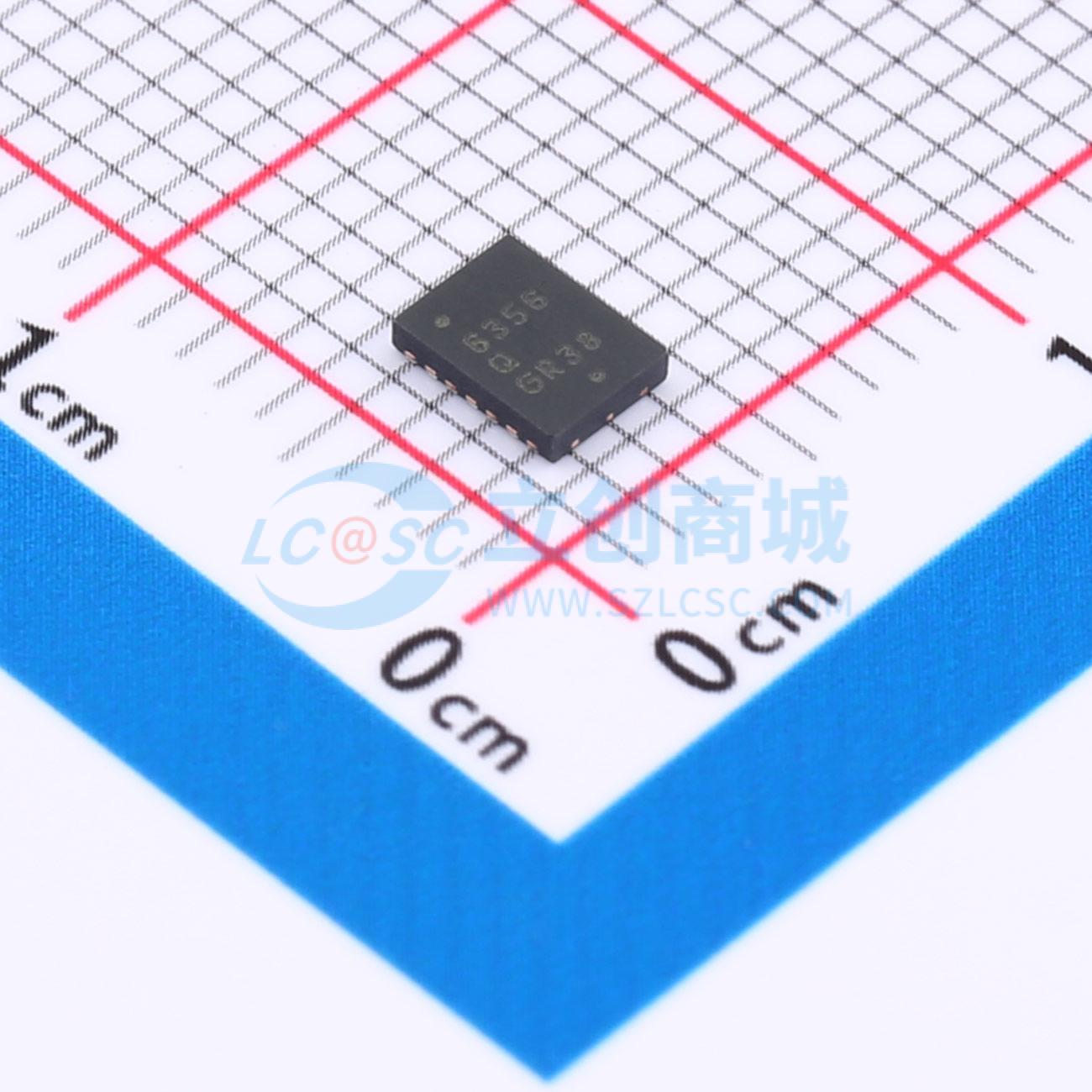

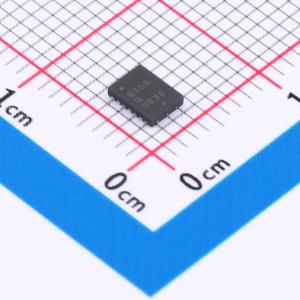

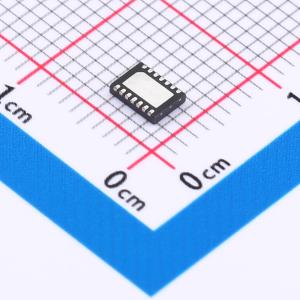

温馨提醒：图片仅供参考，商品以实物为准

NCV6356QMTWTXG

5A同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV6356是一款同步降压转换器,优化用于汽车应用的后调节系统。它可以提供高达5A的输出电流,输出电压范围为0.6V到1.4V,开关频率最高可达2.4MHz。该器件采用3.0 x 4.0 mm DFN-14封装,支持I2C控制接口,具有多种保护功能,包括热保护、短路保护和欠压锁定。它符合AEC-Q100标准。
品牌名称: onsemi(安森美)
商品型号: NCV6356QMTWTXG
商品编号: C603978
商品封装: DFN-14(3x4)
包装方式: 编带
商品毛重: 0.074克(g)

商品参数

商品概述

NCV6356是一款同步AOT（自适应导通时间）降压转换器，针对为汽车应用后调节系统的不同子系统供电进行了优化，输入电压最高可达5 V。该器件能够提供高达5.0 A的电流，输出电压可在0.6 V至1.4 V之间进行编程设置。高达2.4 MHz的开关频率可使用小型元件。同步整流和自动PFM伪PWM（PPWM）转换提高了整体解决方案的效率。NCV6356采用3.0 x 4.0 mm薄型DFN - 14封装。

商品特性

输入电压范围为2.5 V至5.5 V：适用于电池、3.3 V和5.0 V轨供电应用
功率能力：Ta = 105℃时为3.0 A - Ta = 85℃时为5.0 A
可编程输出电压：以6.25 mV为步长，在0.6 V至1.4 V之间可调
片上振荡器支持高达2.4 MHz的开关频率
使用330 nH电感和至少22 μF电容，以优化占位面积和解决方案厚度
PFM/PPWM工作模式，实现最佳效率
低静态电流60 μA
具备中断和动态电压调节支持的I²C控制接口
使能/VSEL引脚、电源正常/中断信号
热保护和温度管理
瞬态负载辅助功能：可与另一轨共享同一电源轨
3.0 x 4.0 mm / 0.5 mm间距DFN 14封装
通过AEC - Q100认证，可提供生产件批准程序（PPAP）文件

应用领域

骁龙（Snap Dragon）
汽车负载点（POL）
仪器仪表、仪表盘
信息娱乐系统
高级驾驶辅助系统（ADAS）（视觉、雷达）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	600mV~1.4V
	输出电流	5A
	开关频率	2.4MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
